我们常说的磁损-磁芯损耗，是通过消耗能量发热逸散出去的损耗，一般损耗的功率 P 由三部分组成：磁滞损耗、涡流损耗以及剩余损耗。

磁滞损耗可以微观地理解，铁磁材料微观的看成无数磁畴组成的整体，每一个磁畴看成一个小磁针，未经磁化状态下的小磁针是杂乱无章地排布的，整体不呈现出磁性。当有外磁场加入后，小磁针顺应磁场发生转动，在转动过程中，它们要克服之间的摩擦力做功 $Q\, m1$ ，转动结束后，每一个都处于平衡状态，此时它们进行了磁化，小磁针被吸引指向同一方向，整体表现出了磁性，具有磁势能 $W\, e$ ，。

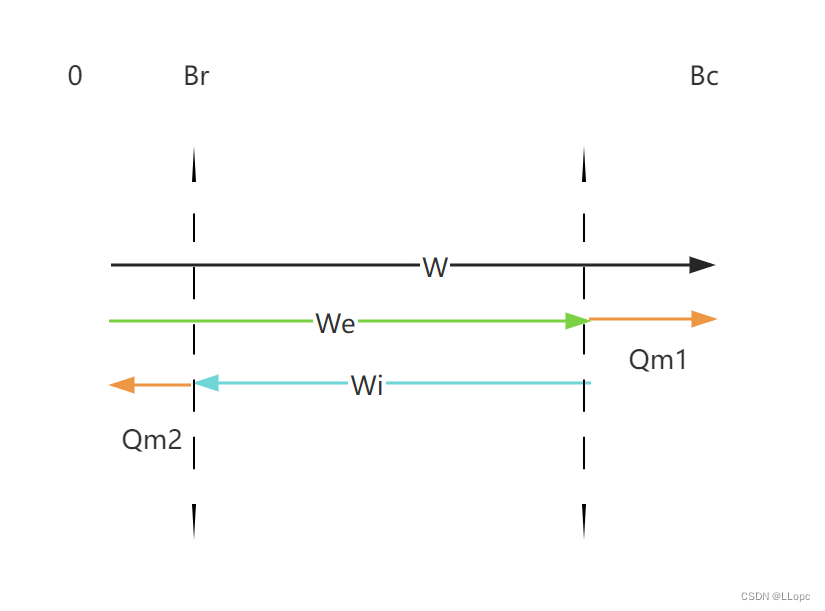

外磁场对铁磁材料的磁畴做的功W，

$W= W\: e+Q\, m1$

当我们撤去外磁场时，平衡下来的小磁针失去了牵扯的正方向的力，向原状态回复，小磁针自身产生的磁场强度在减小，磁势能减小，变化的磁场产生感应电流，一部分磁势能转化为电能 $W\, i$ 传送出去，另一部分仍要克服摩擦力做功 $Q\, m2$ ，我们可知：

$W\, e = W\, i + Q\, m 2$

即

$W= W\, i +Q\, m1+Q\, m2$

可以看出剩下的磁势能 $W\, i$ 不足以将小磁针归位，无法恢复到杂乱无章的状态，整体还保留着一部分磁性，就是剩磁Br。

由上述我们可以看出若是没有摩擦力做功，We足够将小磁针归位，所以剩磁Br所欠缺的能量为归位时的单程摩擦力做功。

此时由摩擦发热产生的磁滞损耗即为

$Ph= Qm1+Qm2$
