共发射器放大器是最常用的放大器类型，因为它们可以有一个非常大的电压增益

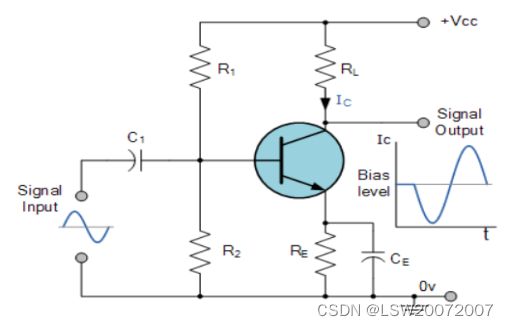

共射极A类放大器旨在从相对较小的输入信号电压（只有几毫伏）产生较大的输出电压摆幅，主要用作 "小信号放大器"。
然而，有时需要一个放大器来驱动大的电阻性负载，如扬声器或驱动机器人中的电机，对于这些需要高开关电流的应用类型，则需要功率放大器。
功率放大器，也被称为 "大信号放大器"，其主要功能是向负载提供功率，也就是电压和电流的乘积。基本上，功率放大器也是一个电压放大器，区别在于连接到输出端的负载电阻相对较低，例如4Ω或8Ω的扬声器，导致高电流流过晶体管的集电极。
由于这些高负载电流用于功率放大器输出级（如2N3055）的输出晶体管需要比用于小信号放大器（如BC107）的一般晶体管有更高的额定电压和功率。
由于我们感兴趣的是向负载提供最大的交流功率，同时从电源中消耗尽可能少的直流电，所以我们主要关注的是放大器的 "转换效率"。
然而，功率放大器，特别是A类放大器的主要缺点之一是其整体转换效率非常低，因为大电流意味着相当数量的功率以热的形式损失。放大器的百分比效率被定义为耗散在负载中的r.m.s.（有效值）输出功率除以从电源中获取的总直流功率，如下所示。
如下:
