对图像处理中掩码的理解

在OpenCV中我们经常会遇到一个名字:Mask(掩码)。很多函数都使用到它，那么这个Mask到底什么呢？
比如要对一幅图进行抠图操作，这就要用到Mask了，那么以抠图为例，解释Mask在里面的作用。该程序的功能就是抠出指定区域。

#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include <iostream>
#include <stdio.h>

using namespace std;
using namespace cv;

int main()
{
    Mat image, mask;
    Rect r1(100, 100, 250, 300);
    Mat img1, img2, img3;
    image = imread("lol17.jpg");
    mask = Mat::zeros(image.size(), CV_8UC1);
    mask(r1).setTo(255);
    img1 = image(r1);
    image.copyTo(img2, mask);

    image.copyTo(img3);
    img3.setTo(0, mask);


    imshow("Image sequence", image);
    imshow("img1", img1);
    imshow("img2", img2);
    imshow("img3", img3);
    imshow("mask", mask);

    waitKey();
    return 0;
}

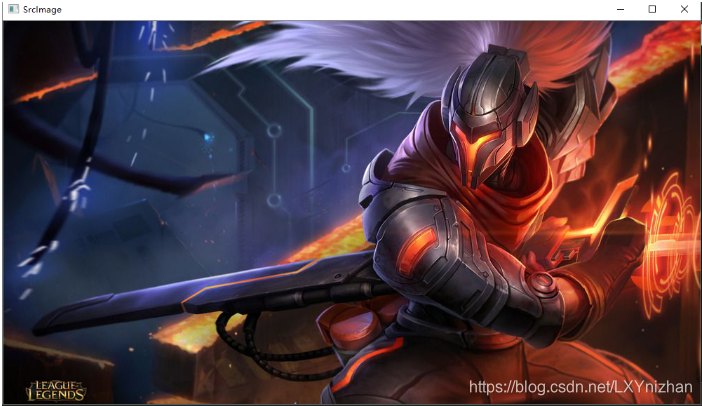

原始图：

注意程序中的这两句关于Mask的操作：

mask = Mat::zeros(image.size(), CV_8UC1);
mask(r1).setTo(255);  //r1是设置好的感兴趣区域
第一步建立与原图一样大小的mask图像，并将所有像素初始化为0，因此全图成了一张全黑色图。
第二步将mask图中的r1区域的所有像素值设置为255,也就是整个r1区域变成了白色。

得到mask图像：

注意这句，哪个图像拷贝到哪个图像？

image.copyTo(img2, mask);

原始图image拷贝到目的图img2上
其实拷贝的动作完整版本是这样的：

原图(image)与掩码(mask)进行与运算后得到了结果图（img2）。

何为图与掩码的与运算？

其实就是原图中的每个像素和掩码中的每个对应像素进行与运算。比如1 & 1 = 1；1 & 0 = 0；

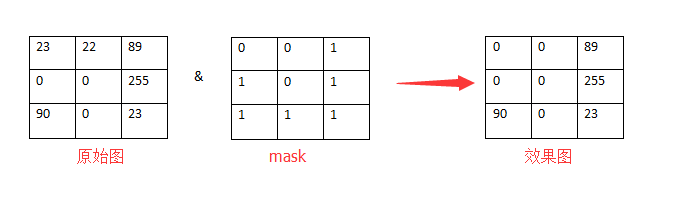

比如一个3 * 3的图像与3 * 3的掩码进行运算，得到的结果图像就是：

mask就是位图，来选择哪个像素允许拷贝，哪个像素不允许拷贝。如果mask像素的值是非0的，我就拷贝它，否则不拷贝。因为我们上面得到的mask中，感兴趣的区域是白色的，表明感兴趣区域的像素都是非0，而非感兴趣区域都是黑色，表明那些区域的像素都是0。一旦原图与mask图进行与运算后，得到的结果图只留下原始图感兴趣区域的图像了。也正如下图所示。

image.copyTo(img2, mask);

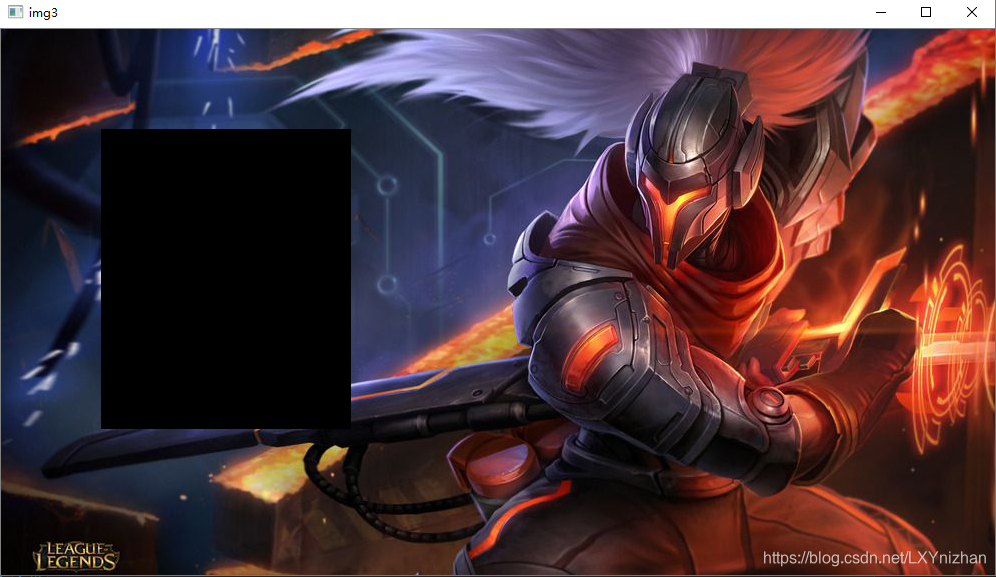

下面两句代码所做的事情跟上面的差不多，首先将原始图image拷贝一份给img3，然后img3将mask白色区域设置为0（黑色），好比如果mask中像素非0的，我就把我图像对应的那个点的像素值设置为0，否则啥也不做 。

image.copyTo(img3);
img3.setTo(0, mask);

如果想要直接抠出目标区域，直接这样写：

img1 = image(r1);
