1 简介与摘要
最近导师给了个新方向，其中要用到长时间和大空间的高分辨率遥感影像分类数据，其中有一类还是季节性池塘。。
这。。这么多要求。。实在没有免费的并且符合要求的数据。。
于是我寻思还是自己做吧，所以马上学习了下GEE。。。
在第一阶段，我使用landsat合成全年的影像，比如landsat5，只用到1-7波段，输入分类器的波段实在太少了，分类精度很低，而且根本提不出来季节性的地物。
第二阶段，我终于意识到用全年合成影像是不行的，于是乎我合成了春夏秋冬四季影像，每个季节影像分别包含1-7波段，再加上自己加的一些乱七八糟的产品，输入分类器的波段大概有50+，效果也很拔群。
下面就大概说说。
2 采样点的选取
因为是监督学习，肯定要监督，所以需要我们手动设置采样点作为数据集，当然不手动也可以，可以在asset导入你的点shp数据作为数据集。
我试过导入点shp训练，但是因为影像源不同，所以得到的精度也很差，所以这里主要将手动添加点。

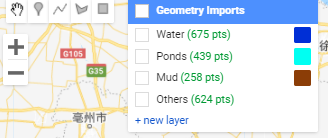

首先，先把地图调到你的研究区为中心。打开地图左上角的Geometry Imports，点里面的new layer新建图层，一个分类建一个layer。可以看到图里我建了4个分类，也就是4个图层。
进到里面点这个Edit Layer Properties

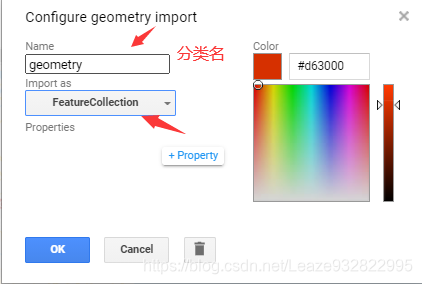

然后把Name里面填上分类名，Import as改成Feature Collection

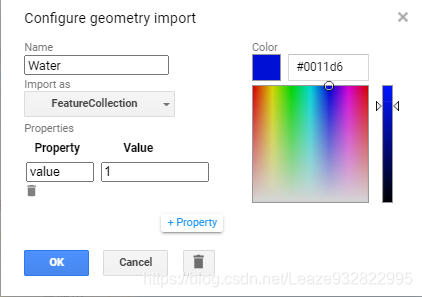

然后添加Property，出来一个窗口让你填properties参数，property对应字段，value对应值。比如我这里就设置点数据的名称叫water，字段value对应的值为1。调好这些参数后可以把颜色调一下方便看。
最后点OK即可。
然后可以根据这种方法创建几个分类。我这里就创建了4个分类。

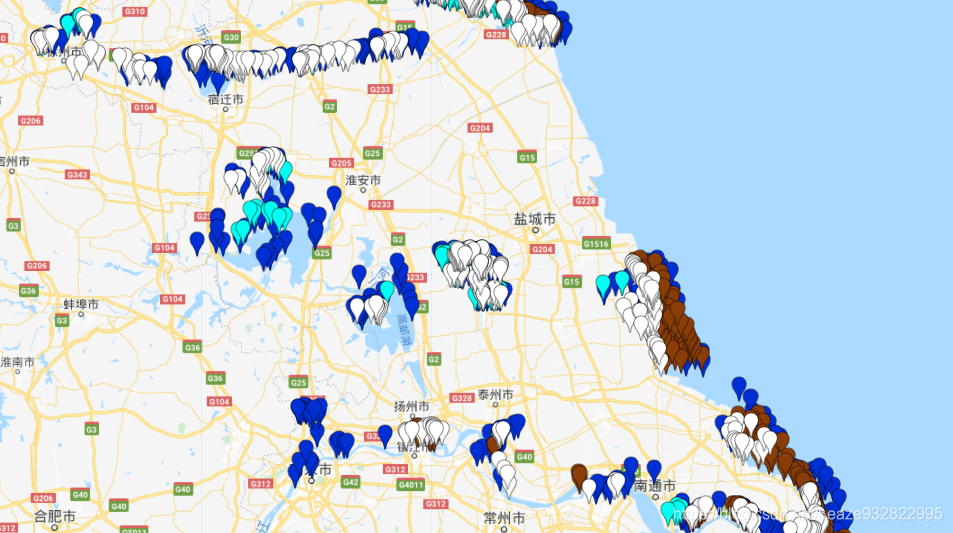

分类都创建完就可以开始选点了。我的目标研究区是江苏，点了将近两千个点。对了，好像超过2000个点会报错，所以选点需要慎重。
当然，你也可以先随便选几个，再根据显示出来的图层再增加点以确保分类和图像的匹配。下面是我显示的图层，classifed是分类结果，fall是秋季影像，summer是夏季影像，spring是春季影像，winter是冬季影像。
关于这些影像，在下面的代码细说。
3 合成多季节多波段影像
首先，我要制作一个包含多波段的影像，每个波段作为随机森林分类器的一个feature输入，提升feature的丰富度以保证我们的分类精度。
甭管这个波段有用没用，我把这波段合成输进去就是赢了！
首先，我从GEE直接抄了个landsat5用的云掩膜函数，如下：
// cloud mask
var cloudMaskL457 = function(image) {
var qa = image.select('pixel_qa');
// If the cloud bit (5) is set and the cloud confidence (7) is high
// or the cloud shadow bit is set (3), then it's a bad pixel.
var cloud = qa.bitwiseAnd(1 << 5)
.and(qa.bitwiseAnd(1 << 7))
.or(qa.bitwiseAnd(1 << 3));
// Remove edge pixels that don't occur in all bands
var mask2 = image.mask().reduce(ee.Reducer.min());
return image.updateMask(cloud.not()).updateMask(mask2);
};
然后我再写一些乱七八糟可能用得到的指数，比如NDWI、MNDWI、EWI什么的。
因为我主要是提取季节性池塘，所以我用到的水体指数可能会多点。
关于植被指数（NDWI）和建筑指数（NDBI），我的想法是有植被和建筑覆盖的地方肯定不会是池塘嘛，这两个就当作是反指标了。
// indicators
// landsat 5
function NDWI(img){
var nir = img.select('B4');
var green = img.select('B2');
var ndwi = img.expression(
'(B2-B4)/(B2+B4)',
{
'B4':nir,
'B2':green
});
return ndwi;
}
function MNDWI(img){
var swir1 = img.select('B5');
var green = img.select('B2');
var mndwi = img.expression(
'(B2-B5)/(B2+B5)',
{
'B5':swir1,
'B2':green
});
return mndwi;
}
function EWI(img){
var swir1 = img.select('B5')
var nir = img.select('B4');
var green = img.select('B2');
var ewi = img.expression(
'(B2-B4-B5)/(B2+B4+B5)',
{
'B5':swir1,
'B4':nir,
'B2':green
});
return ewi;
}
function NDBI(img){
var swir1 = img.select('B5');
var nir = img.select('B4');
var ndbi = img.expression(
'(B5-B4)/(B5+B4)',
{
'B5':swir1,
'B4':nir
});
return ndbi;
}
function NDVI(img){
var nir = img.select('B4');
var red = img.select('B3');
var ndvi = img.expression(
'(B4-B3)/(B4+B3)',
{
'B4':nir,
'B3':red
});
return ndvi;
}
然后，选取我们的影像数据源，这里我用的是landsat5，如果更换数据源的话云掩膜函数和指标计算也要一并调整。影像源代码如下：
// satellite data
var l8_col = ee.ImageCollection("LANDSAT/LT05/C01/T1_SR");
然后，开始合成季节影像。这里我做的分类是1990年的，但是因为landsat的重返周期太长了，尺度稍微大点的话会碰上很多云，掩膜的话又都掩膜没了，所以我使用1989到1991三年的合成，其中冬是12月1日到3月1日、春是3月1日到6月1日、夏是6月1日到9月1日、秋是9月1日到12月1日，可以根据自己的需求调整。另外，为了避免云掩膜出现的孔洞，所以我用unmask函数把孔洞赋值为0以填补出现的孔洞。具体代码如下：
// winter
var img_winter = ee.List([])
for (var i=1989; i<1991; i++){
var winter = ee.Image(l8_col.filterBounds(roi)
.filterDate(i+"-12-1", (i+1)+"-3-1")
.filter(ee.Filter.lt('CLOUD_COVER', 100))
.map(cloudMaskL457)
.mean());
}
img_winter = img_winter.add(winter);
img_winter = ee.ImageCollection(img_winter).mean().unmask(0);
// spring
var img_spring = ee.List([])
for (var i=1989; i<1991; i++){
var spring = ee.Image(l8_col.filterBounds(roi)
.filterDate(i+"-3-1", i+"-6-1")
.filter(ee.Filter.lt('CLOUD_COVER', 100))
.map(cloudMaskL457)
.mean());
}
img_spring = img_spring.add(spring);
img_spring = ee.ImageCollection(img_spring).mean().unmask(0);
// summer
var img_summer = ee.List([])
for (var i=1989; i<1991; i++){
var summer = ee.Image(l8_col.filterBounds(roi)
.filterDate(i+"-6-1", i+"-9-1")
.filter(ee.Filter.lt('CLOUD_COVER', 100))
.map(cloudMaskL457)
.mean());
}
img_summer = img_summer.add(summer);
img_summer = ee.ImageCollection(img_summer).mean().unmask(0);
// fall
var img_fall = ee.List([])
for (var i=1989; i<1991; i++){
var fall = ee.Image(l8_col.filterBounds(roi)
.filterDate(i+"-9-1", i+"-12-1")
.filter(ee.Filter.lt('CLOUD_COVER', 100))
.map(cloudMaskL457)
.mean());
}
img_fall = img_fall.add(fall);
img_fall = ee.ImageCollection(img_fall).mean().unmask(0);
为了确保分类成功率，我引入GEE中现成的几个产品。这些产品可以根据需要灵活调整，这里就不多介绍了。依然地，使用unmask函数填补掩膜孔洞，代码如下：
// referring image data
var impervious = ee.Image("Tsinghua/FROM-GLC/GAIA/v10").clip(roi).unmask(-1);
var water = ee.Image('JRC/GSW1_2/GlobalSurfaceWater').clip(roi).unmask(-1);
之前合成了landsat5季节影像，别忘记上面我们写下了各种指数，这里就要使用这些合成影像计算指数生成各指数的波段，并进行命名，代码如下：
var ndwi_wi = NDWI(img_winter).rename('ndwi_wi');
var mndwi_wi = MNDWI(img_winter).rename('mndwi_wi');
var ewi_wi = EWI(img_winter).rename('ewi_wi');
var ndbi_wi = NDBI(img_winter).rename('ndbi_wi');
var ndvi_wi = NDVI(img_spring).rename('ndvi_wi');
var ndwi_sp = NDWI(img_spring).rename('ndwi_sp');
var mndwi_sp = MNDWI(img_spring).rename('mndwi_sp');
var ewi_sp = EWI(img_spring).rename('ewi_sp');
var ndbi_sp = NDBI(img_spring).rename('ndbi_sp');
var ndvi_sp = NDVI(img_spring).rename('ndvi_sp');
var ndwi_su = NDWI(img_summer).rename('ndwi_su');
var mndwi_su = MNDWI(img_summer).rename('mndwi_su');
var ewi_su = EWI(img_summer).rename('ewi_su');
var ndbi_su = NDBI(img_summer).rename('ndbi_su');
var ndvi_su = NDVI(img_summer).rename('ndvi_su');
var ndwi_fa = NDWI(img_fall).rename('ndwi_fa');
var mndwi_fa = MNDWI(img_fall).rename('mndwi_fa');
var ewi_fa = EWI(img_fall).rename('ewi_fa');
var ndbi_fa = NDBI(img_fall).rename('ndbi_fa');
var ndvi_fa = NDVI(img_fall).rename('ndvi_fa');
上面的指数是作为波段的形式。然后我们把引用的产品中的波段也提出并进行重命名，代码如下：
var imperchange = impervious.select('change_year_index').rename('imperchange');
var waterocc = water.select('occurrence').unmask(-1).rename('waterocc');
var waterchange = water.select('change_norm').unmask(-150).rename('waterchange');
然后，我们从每幅季节合成影像中提取波段1-7，并且加入同一幅影像，代码如下：
// add bands into images
var image = img_winter.addBands([ndwi_wi, mndwi_wi, ewi_wi, ndbi_wi, ndvi_wi,
img_spring.select('B1').rename('B1_sp'), img_spring.select('B2').rename('B2_sp'), img_spring.select('B3').rename('B3_sp'), img_spring.select('B4').rename('B4_sp'), img_spring.select('B5').rename('B5_sp'),
ndwi_sp, mndwi_sp, ewi_sp, ndbi_sp, ndvi_sp,
img_summer.select('B1').rename('B1_su'), img_summer.select('B2').rename('B2_su'), img_summer.select('B3').rename('B3_su'), img_summer.select('B4').rename('B4_su'), img_summer.select('B5').rename('B5_su'),
ndwi_su, mndwi_su, ewi_su, ndbi_su, ndvi_su,
img_fall.select('B1').rename('B1_fa'), img_fall.select('B2').rename('B2_fa'), img_fall.select('B3').rename('B3_fa'), img_fall.select('B4').rename('B4_fa'), img_fall.select('B5').rename('B5_fa'),
ndwi_fa, mndwi_fa, ewi_fa, ndbi_fa, ndvi_fa,
imperchange, waterocc, waterchange]);
如果我没算错，现在我们得到了一个含有51波段的超级无敌厚的影像。
4 分类器参数设置
上面我们合成了一个超级无敌厚的影像，我们现在就需要选取我们分类器需要输入的波段了。
反正我尽量全输进来了（其他三个季节只输入波段1到5，省点笔墨，大家知道意思就行了），代码如下：
// select bands
var bands = ['B1', 'B2', 'B3', 'B4', 'B5', 'B6', 'B7',
'ndwi_wi', 'mndwi_wi', 'ewi_wi', 'ndbi_wi', 'ndvi_wi',
'B1_sp', 'B2_sp', 'B3_sp', 'B4_sp', 'B5_sp',
'ndwi_sp', 'mndwi_sp', 'ewi_sp', 'ndbi_sp', 'ndvi_sp',
'B1_su', 'B2_su', 'B3_su', 'B4_su', 'B5_su',
'ndwi_su', 'mndwi_su', 'ewi_su', 'ndbi_su', 'ndvi_su',
'B1_fa', 'B2_fa', 'B3_fa', 'B4_fa', 'B5_fa',
'ndwi_fa', 'mndwi_fa', 'ewi_fa', 'ndbi_fa', 'ndvi_fa',
'imperchange', 'waterocc', 'waterchange'];
监督学习的分类器怎么能没用训练集呢？总之，我们把数据分割成训练集和测试集。首先第一步用merge函数把各分类合成一整个集合，然后它们的波段是value，然后把训练集和测试集按90%和10%分开。代码如下：
// set training data
var SP = Water.merge(Ponds).merge(Mud).merge(Others);
var training = image.select(bands).sampleRegions({
collection: SP,
properties:['value'],
scale: 30
});
// set varified data
var withRandom = training.randomColumn('random');
var split = 0.9;
var trainingP = withRandom.filter(ee.Filter.lt('random', split)); // 90% training data
var testingP = withRandom.filter(ee.Filter.gte('random', split)); // 10% verified data
然后选择分类器，并且设置一下参数（这里用的是随机森林，树选100个，就不详细介绍其他分类器了）。代码如下：
// set classifier para
var classifier = ee.Classifier.smileRandomForest(100).train({
features: trainingP,
classProperty: "value",
inputProperties: bands
});
5 监督分类的实现与分类精度计算
OK，万事俱备，开始通过训练集训练模型。以下代码会得到一个分类后的影像。
// classification
var class_img = image.select(bands).classify(classifier);
光有分类结果不行，还需要知道分类精度。把测试集也分类一下，然后用GEE自带的函数求转移矩阵并且计算overall accuracy和kappa，这些会打印在console里，代码如下：
// testing
var test = testingP.classify(classifier);
// confusion matrix
var confusionMatrix = test.errorMatrix('value', 'classification')
print('confusionMatrix',confusionMatrix);//面板上显示混淆矩阵
print('overall accuracy', confusionMatrix.accuracy());//面板上显示总体精度
print('kappa accuracy', confusionMatrix.kappa());//面板上显示kappa值
最后，当然要显示季节影像和分类后的影像，RGB波段组合还是色带什么的可以根据需要自行调整。如果选择手点的话，可以先随便点几个点，然后再根据显示的季节影像和分类影像再增加数据集，慢慢达到精度，代码如下：
// show images
var class_color = {
min: 0,
max: 3,
palette: ['ffffff', '0049ff', '00ffca', '97422c']
};
Map.addLayer(img_winter.clip(roi.geometry()), {bands: ["B4", "B3", "B2"], min:0, max:2000}, "winter");
Map.addLayer(img_spring.clip(roi.geometry()), {bands: ["B4", "B3", "B2"], min:0, max:2000}, "spring");
Map.addLayer(img_summer.clip(roi.geometry()), {bands: ["B4", "B3", "B2"], min:0, max:2000}, "summer");
Map.addLayer(img_fall.clip(roi.geometry()), {bands: ["B4", "B3", "B2"], min:0, max:2000}, "fall");
Map.addLayer(class_img.clip(roi.geometry()), class_color, 'classifed')
Map.centerObject(roi, 7)
最后是保存在云盘里，千篇一律，代码如下：
Export.image.toDrive({
image: class_img,//分类结果
description: 'test_season_1990',//文件名
folder: '111',
scale: 30,//分辨率
region: roi,//区域
crs:"EPSG:4326",
maxPixels:1e13//此处值设置大一些，防止溢出
});
6 影像的显示与结果

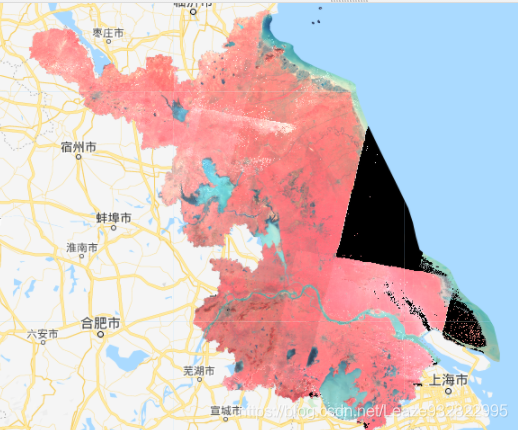

下面是我合成的冬季影像，做了假彩色处理：
沿海那一块黑色了不要担心，是影像缺失所以代码用unmask把它补起来了。由于我们输入的波段特别多，所以问题不大，其他波段的信息丰富即可。

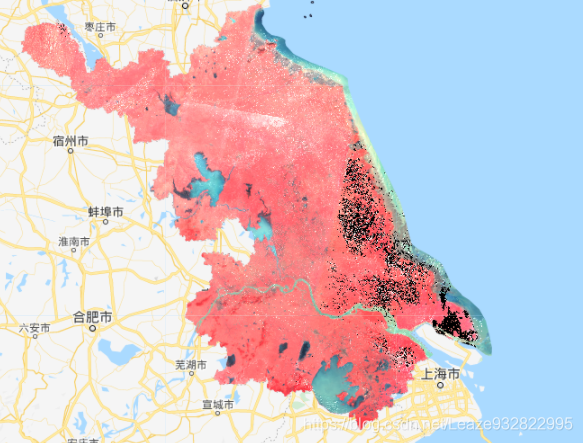

下面是我合成的秋季影像，同样的沿海地区也出现黑色，这种斑点状的一般是云掩膜后的unmask填补。
如果这种unmask填补的范围太大，大到影响分类结果，可以考虑拉长时间范围，即使用更多年份的影像进行合成。

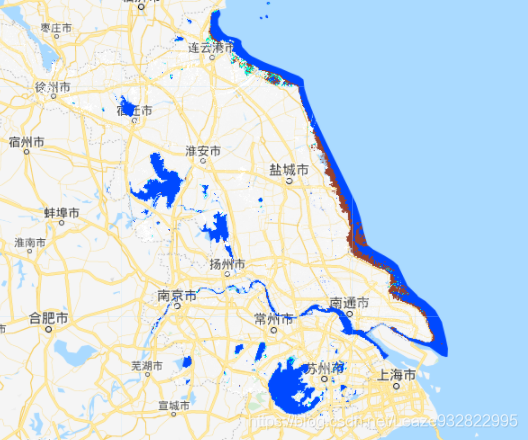

下面是我跑出来的分类结果，不知道啥原因它others类好像不怎么显示，不过导入到GIS后是正常的。

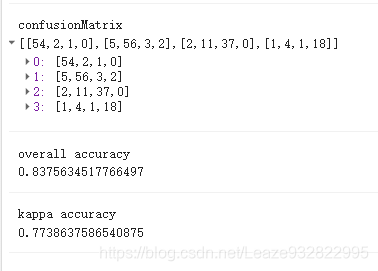

最后我们看看console打印出的精度：
第一栏是混淆矩阵，第二栏是总体分类精度，第三栏是卡帕系数。通过混淆矩阵可以发现2容易给分到1里，总体上看还行，卡帕系数达到0.77。
最后在tasks里run到云盘里再下载即可。
7 后记
刚开始学习GEE，可能有些地方不太专业不太科学，希望诸位同行前辈不吝赐教或者有什么奇妙的想法可以和我共同探讨一下。可以在csdn私信我或者联系我邮箱（chinshuuichi@qq.com），不过还是希望大家邮箱联系我，csdn私信很糟糕而且我上csdn也很随缘。
如果觉得有帮助，希望大家能打赏支持一下（我的乞讨码在下面）~
