ESD/TVS二极管选型指南：关键参数解析与应用案例详解

引言

在电子设备中，静电放电（ESD）、雷击、浪涌电压等瞬态过压事件可能瞬间损坏精密电路。ESD二极管和TVS（瞬态电压抑制）二极管是两类关键保护元件，需根据应用场景选择：

1. ESD二极管：主要用于防静电，有一定的浪涌防护能力，适用于信号接口、Vbus（USB总线电源）、VCC等电源的静电防护。
2. TVS二极管：适用于浪涌电压（如雷击浪涌、开关瞬变）的防护，常见于工业设备（电源、通信设备）和汽车电子。

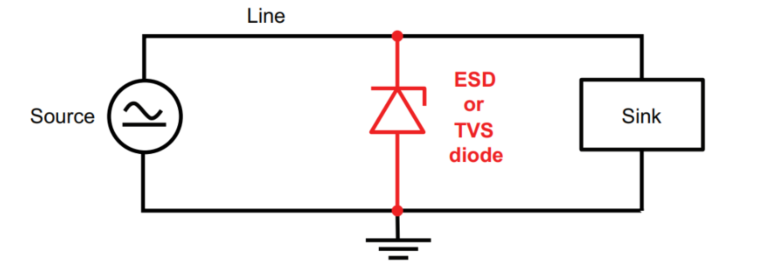

在典型保护电路中，二极管并联在信号/电源线和地的两端，如下图示：

本文雷卯EMC小哥将从参数解析、选型步骤及案例分析三方面，协助工程师快速选择合适的保护器件。

ESD/TVS二极管的原则

保护二极管需满足以下核心要求：

1. 正常工作时“不干扰”：

1. 反向工作电压（VRWM）：必须高于电路最大工作电压的峰值（VRWM ≥最大工作电压），例如5V电路需选VRWM≥5V的器件
2. 漏电流（IR）：在最高工作温度（如85℃）下，IR需低于电路允许值（μA或nA级）
3. 寄生电容（CJ）：高频信号线路（如USB 3.0）需CJ<0.5pF。

2. 过压时“精准钳位”：

1. 钳位电压（VC）：需低于被保护器件的耐压极限（如芯片耐压10V，则VC≤10V）.

浪涌电流（IPP）：根据应用场景选择脉冲类型，再根据脉冲类型及测试等级选择，参考IEC 61000-4-2（ESD）或IEC 61000-4-5（浪涌）的测试条件。

关键参数解析与选型表

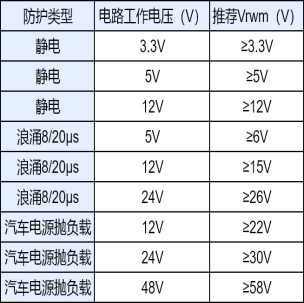

表1：电压（VRWM）选择参考                          表2：电容（CJ）与信号类型匹配建议



选型步骤与案例分析

1、确定应用场景：用于消费电子、工业设备、还是汽车电子？信号路还是电源路？静电防护还是浪涌防护？浪涌防护需要过什么测试标准？PCB布局对于封装的需求。

2、参数考量：工作电压VRWM和温度范围TA、漏电流IR和电容CJ、钳位电压VC和浪涌电流IPP。

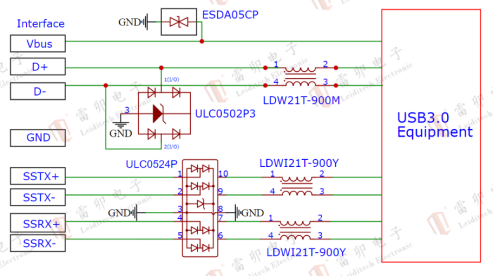

3、案例1：手机（消费电子）USB 3.0(信号)ESD防护：

1. Vbus电源线：
   1. 选型：ESDA05CP（VRWM=5V，VC=10V，IPP=8A/8/20μs）
   2. 验证：VC≤10V（低于芯片耐压15V），符合±15kV 接触放电，±25kV 空气放电；

1. D+/D-数据线：
   1. 选型：ULC0502P3（CJ=0.6pF，IEC 61000-4-2 ±30kV空气放电）；
   2. 验证：USB2.0的数据信号Cj≤0.6pF，不影响信号完整性。
2. SSTX/SSRX高速信号线：

1.  选型：ULC0524P（CJ=0.3pF，IEC 61000-4-2 ±30kV空气放电）。

案例2： 12V直流电源浪涌保护

根据电源所处环境选择合适保护电流的ESD/TVS器件，如需满足IEC61000-4-5浪涌高等级测试需选用大功率SMC器件。

消费电子设备的次级12V直流电源，可以采用ESD器件SD12C/SD1271P6W，封装小节省空间，满足IEC61000-4-2，等级4，接触放电30KV，空气放电30KV。 也有一定的抗浪涌能力IEC61000-4-5 (Lightning) 15A (8/20μs).

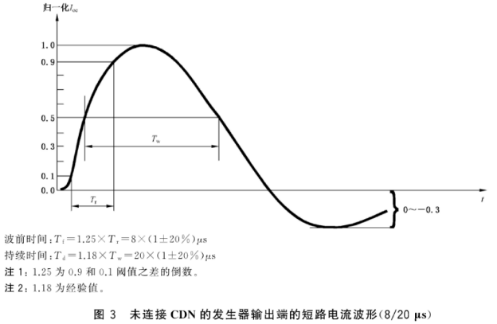

1. 工业设备（如PLC、传感器、通信基站电源模块），应对雷击浪涌（8/20μs波形）、电网切换瞬变、开关电源反向电动势，IEC 61000-4-5（1-4级）；

1. 工作电压（VRWM）：一般建议TVS二极管的Vrwm大于1.2倍的电源电压，选15V如SMBJ15CA，避免因电源自身的电压波动而频繁误触发TVS。
2. 钳位电压（VC）：需低于被保护器件耐压，如后端DCDC耐压40V，选VC≤40V（如工作电压和后端耐压区间较窄，雷卯有回扫型TVS器件可供选择，如针对24V DC直流电源的后端耐压35V的，LM1K24CA，SMB封装小，低残压VC=35V，单颗保护水平可以到2KV）
3. 选型建议留有足够的保护裕量，高温环境需注意增加散热措施，防止TVS管过热导致的损坏‌。必要时可以采用多级保护，GDT泄放大电流，TVS精准钳位。（级联顺序GDT→TVS）

案例3： 12V汽车电源浪涌保护

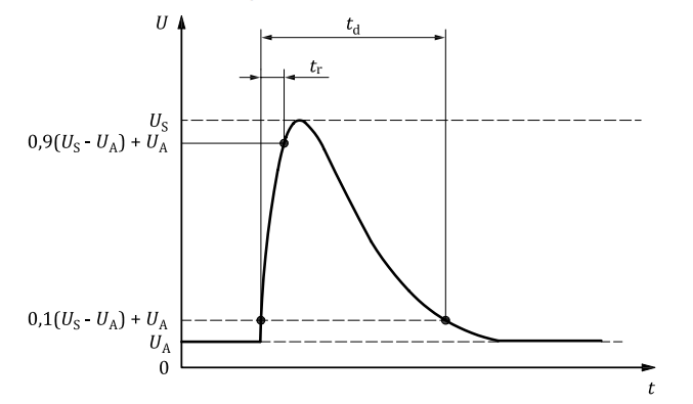

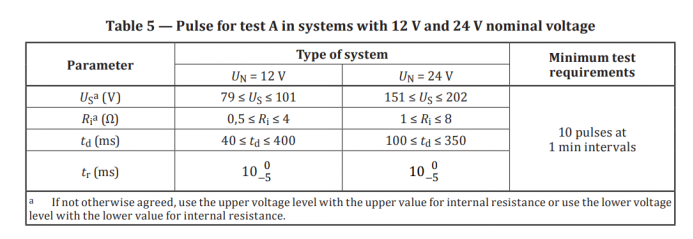

和工业电源不同的是，汽车电源波动更大，测试标准更严苛，需要过ISO 7637-2/ ISO 16750-2标准中的系列测试，此标准中最为严苛的为Pulse 5A波形和参数如上。

1. 工作电压（VRWM）：12V系统一般选24V器件（如SMBJ24CA）
2. 钳位电压（VC）：低于汽车电子器件耐压
3. 浪涌电流：ISO 7637-2脉冲5A（电压峰值200V）和ISO 16750-2负载突降测试
4. 温度范围：-40℃~+125℃（AEC-Q101认证）

总结与建议

1. 选型优先级：VRWM > VC > CJ（高频场景）；
2. 场景适配：
   1. 消费电子：低CJ + 高ESD等级（如±15kV接触放电）；
   2. 工业设备：高IPP（如200A浪涌），低钳位电压VC；
   3. 汽车电子：符合ISO 7637-2/ ISO 16750-2标准，满足ACQ-101认证的车规器件；

1. 关键点：需通过实际测试确认参数达标，避免理论选型偏差。
2. 布局：TVS引线长度≤20mm，接地线直接连接电源地层，减少寄生电感。

希望通过雷卯EMC小哥的参数解析和案例分析，工程师们可以快速定位目标器件，避免因选型不当导致的系统故障。
