音箱箱体的设计形式

写在前面：

在DIY中有一句非常流行的话，那就是“好料不一定堆出好货”。好的声音单元也不一定就有好的声音，因为线路的整体设计、布局是非常重要的，另外还有个比较重要的因素就是箱体的设计。

我们平时购买音箱时，会发现有的是开孔的，有的是开缝的，还有的则是背后敞开的等。而这些正是由于箱体的设计不同，而造成的外观上的细微差异。

1. 密闭式音箱

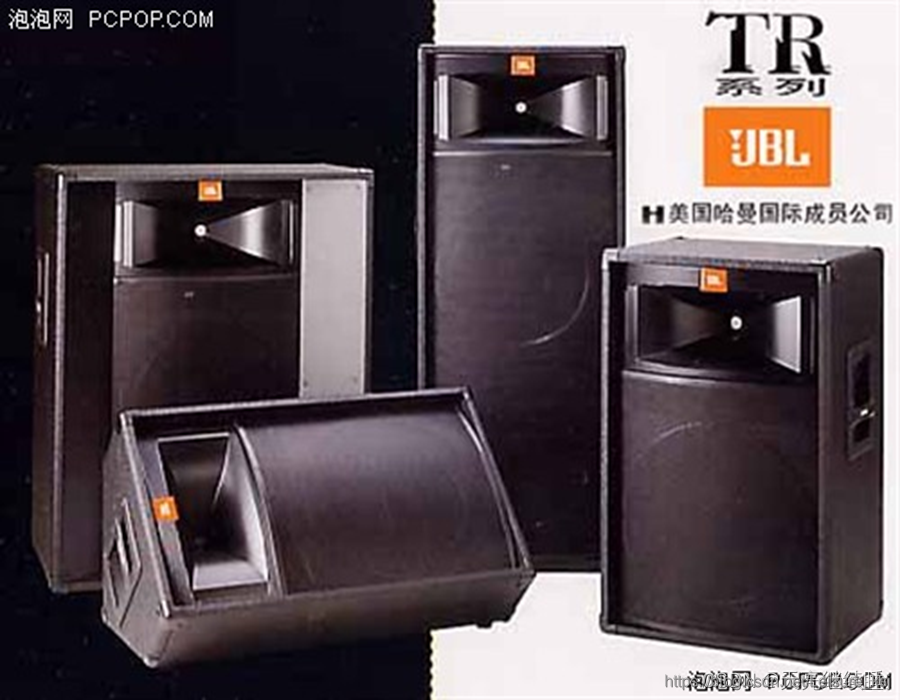

图1 密闭式音箱

音箱箱体完全封闭，可以在相对小的体积内工作。

优点是结构简单，制作比较容易，瞬态响应比较好，即听感深沉、清晰。

缺点是在相同的体积下与其他类型的箱体相比，其低频下截止频率要高些。如想要获得更低的下截止频率，需增大箱体容积并选用口径较大的喇叭单元。另外，此类低音炮的效率（即灵敏度）要低于其他类型的箱体。所以，密闭箱体在制作和调校时通常可在内填充适量的吸音棉，以达到增加箱体容积的效果，亦能改善其低频的柔顺性。

2. 倒相式音箱

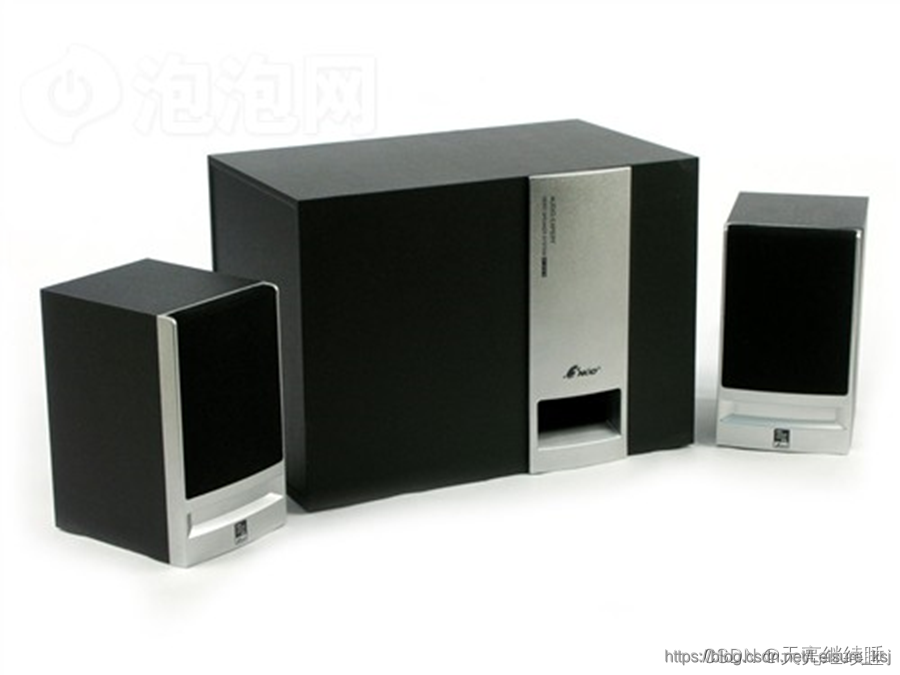

图2 倒相式音箱

箱体设置有倒相管与箱外相通，即所谓的低音反射式设计。

优点是体积适度、效率中等，在宽频带具良好的声音质量。

缺点是低频浑浊，滚降太快！（不适用于低频的Hi-Fi重放）另外，二级倒相式是一种加强低音反射效果的形式，低频的增强效果提升，但也由此造成低频峰前出现一个深谷，并且将低频浑浊失真的效果也加大了！

倒相式音箱包括倒相管的设计、制作、调校的难度要大于密闭箱，内部同样需填充适量的吸音棉（相对比密闭箱少些）。

3. 无源辐射音箱（牵动纸盆音箱）

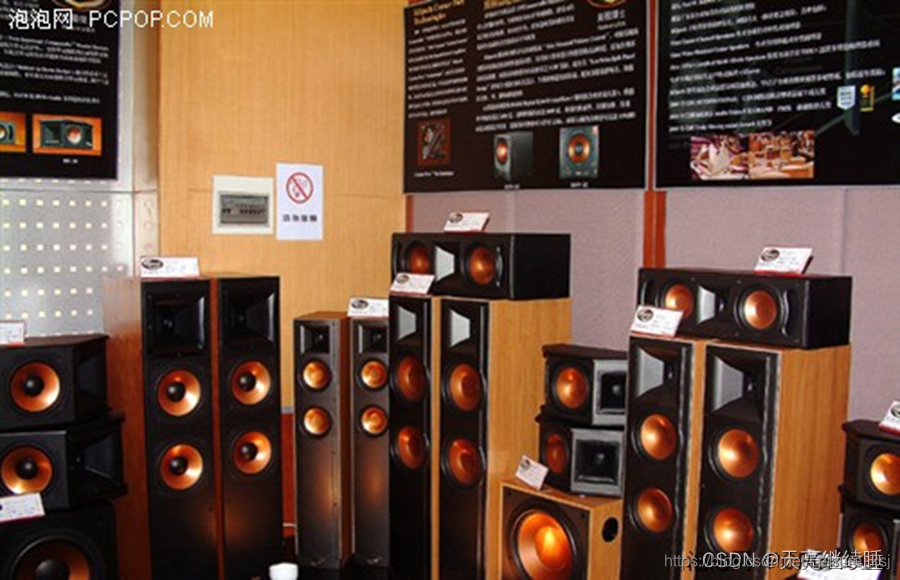

图3 无源辐射音箱

由一个扬声器和空纸盆组成。空纸盆代替了倒相式音箱的倒相管的位置。工作原理是利用了扬声器纸盆振动后箱内空气的弹簧作用使空纸盆振动，与扬声器形成的共振。倒相式音箱在工作时空气会不断地从倒相管中排出和吸进，而空纸盆音箱在扬声器工作时，空纸盆会顺应箱体内空气的变化而进行前后移动，箱体内的空气并不泄漏出去，因此空纸盆音箱的灵敏度较高。

不像倒相式音箱那样由于空气大量地进出容易产生共振而出现驻波。在较低频段工作时空纸盆音箱接近于密闭音箱的工作状态，因而可以有效地减小扬声器的振动幅度。

4. 带通式音箱

图4 带通式音箱

在密闭式与倒相式的基础上发展而来的——在箱体内以一隔板把音箱分隔为独立的两个腔，喇叭单元就装在隔板上。其中一个腔设置有倒相管与外相通而另一腔为密闭的称四阶带通式音箱，这种箱体其中一部分工作于密闭模式，另一部分工作于倒相模式。

此类箱的声音质量并不很好，一般不会用于Hi-Fi用途！但由于可提升低频并自带低通滤波效果，所以很适合于AV的低音炮设计。所以，它用来做低端的2.1产品还是很合适的。

5. 迷宫式音箱

图5 迷宫式音箱

在喇叭单元的振动膜后面，制作了一条矩形截面的折叠反射管道，同周围的介质相耦合。其中，放声管道的截面积一般等于喇叭单元振膜的有效面积。其设计要点主要有两个原则：一是要求在工作时应该有效的控制喇叭单元的基本共振频率f0；二是要求迷宫系统的放声管道能提升所设计的低频下限频率与能量。

优点是有好的重放效果，且低频质量非常出色。

缺点也很明显，那就是结构复杂。设计这种音箱要注意减少放音声管内的高频谐波振荡频率对迷宫系统所产生的频响特性不良的影响，因此应在声管内敷以吸音材料，并力求让音箱的各部位结构牢固可靠，避免内部管道的漏气现象产生。还要求放声管道的各部位截面积，不得小于所使用扬声器单体本身振动膜有效面积。

6. 号角式音箱

图6 号角式音箱

合理的号角式音箱，其音乐的细节分辨率及微弱信号都可以很明显的表达出来，且有明显的真实感和定位感。它的立体声效果十分显著，不管对强信号与弱信号的线性对比，都具有庞大的动态范围。另外，号角音箱的失真之小，也是其它类型音箱所不能比拟的。这是因为在同样的声压级内，号角音箱所需的驱动功率比其它类型的音箱要小得多。所以，它可以在微小的振动下发挥出很大的声音能量来。同时，喇叭的音圈移动很小并保持在活塞的振动区域内，以致于失真极小。

在这个大家族里面，还有许多细分成员，包括有背负载式折叠号角箱、前负载折叠号角箱以及前负载式直筒号角箱等。背负载式折叠号角箱的优点是够紧凑；缺点是抑制了高频并引起其失真。该箱仍然利用喇叭的正面声音直接输出，虽然效率比倒相箱要高，但还是最低效率的低频号角箱！前负载折叠号角箱的优点是高效而又结构紧凑！当然，它的缺点也比较明显：带宽较窄、音染大。虽然高效，但有人认为低音质量甚至不如倒相箱。

还有一种前负载式直筒号角箱，此类箱具有极高的效率和方向性，常见于体育场等大场合！同样，它也不适合放较低的频率，这是因为将会要庞大的体积和长度。优点除了前面两点，还有音染小、声音瞬态好、解析力高的的好处。在Hi-Fi上，常应用于中高频。
