Allegro PCB Editor 中如何快速放置元件

关于导入网表（Netlist）后，元件只能一个一个手工放进PCB里的问题

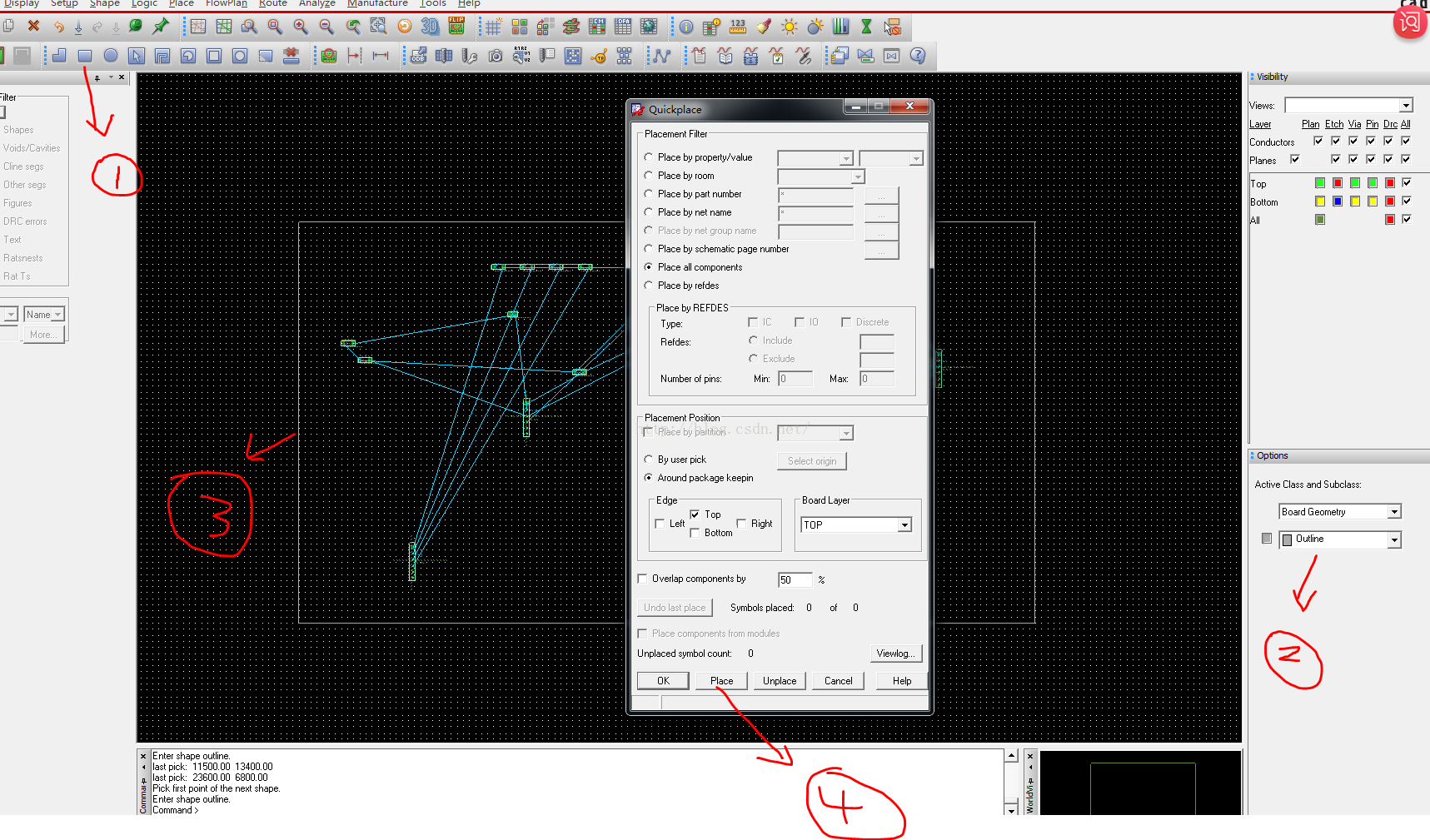

在Menu Bar选择Place、Quick Place，设定好参数后，即可点击下方的Place，自动完成元件的快速放入。

不过我们在第一次进入原理图时就这样操作，并不会出现Quickplace的对话框，反而会提示“E- (SPMHTH-24): You need to add a board geometry outline”。说明我们需要先画出板子的几何外形，才能放置元件进去。

方法如下：

1，添加矩形形状
2，选择添加形状的Class与Subclass，Board Geometry 、 Outline
3，画出一个矩形
4，执行Quick Place操作
