射频前端架构之Phase8简介

Phase8系列方案有三种，分别是Phase8、Phase8M、Phase8M。

Phase8与Phase8M方案采用的是低频及中高频两颗L-PAMiD构成完成方案，目标是高端及旗舰手机，方案强调强大的射频能力，以及完整的CA、EN-DC支持，当然这两个方案的成本会更高。

Phase8L方案采用All-in-one的方式，只需一颗就可以进行Sub-3GHz全频段覆盖。它所能支持的5G CA以及ENDC组合能力会有限，当然这个方案的成本也就会低一些，适合于中低端手机。

对于All-in-one的Phase8L方案而言，主要有如下优点：

• LMH+2G真正的全集成L-PAMiD 方案（All-in-one）；

• 面积是Phase7LE的53%；

• 集成高性能/高效率2G射频通路；

• 支持M+H，L+H双发EN-DC，支持大多数多频CA；

• 整合周边器件，充分降低应用复杂度

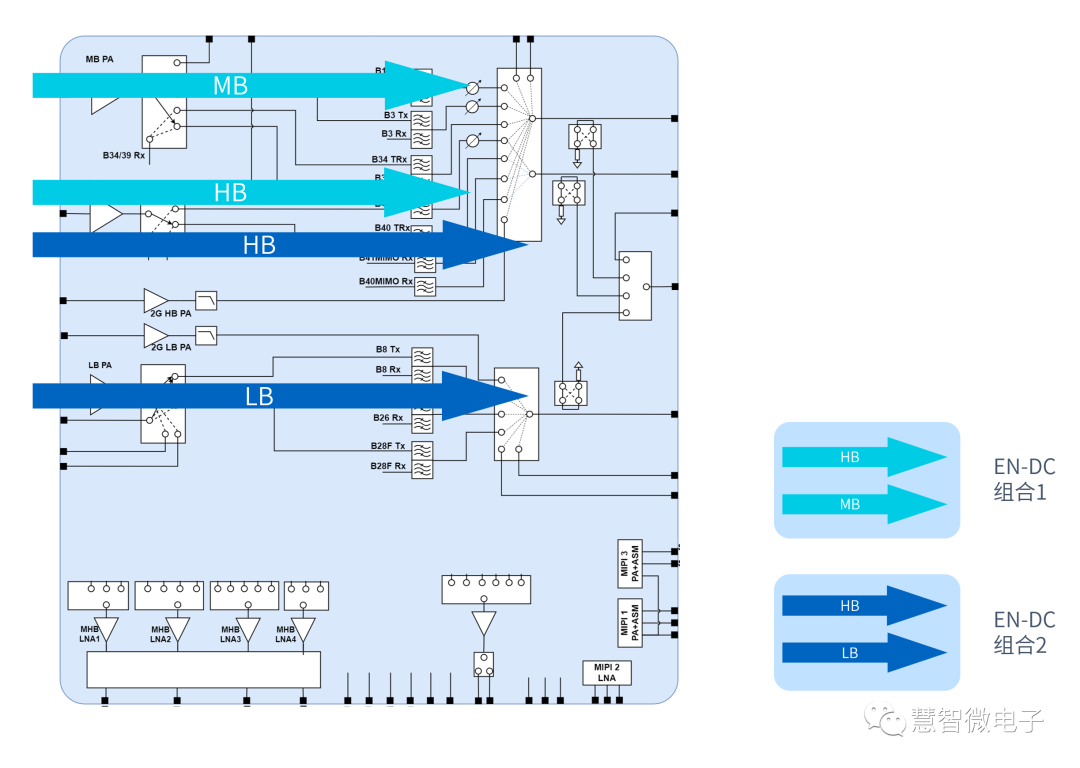

在EN-DC支持能力方面，Phase8L方案支持M+H、L+H的两通道同时发射，同一模组可支持国内的B3与n41、B39与n41的EN-DC组合，同时也能支持东南亚的低频与高频的EN-DC组合。同时，模组集成支持GSM 2G通路。

图片来源于慧智微微信公众号

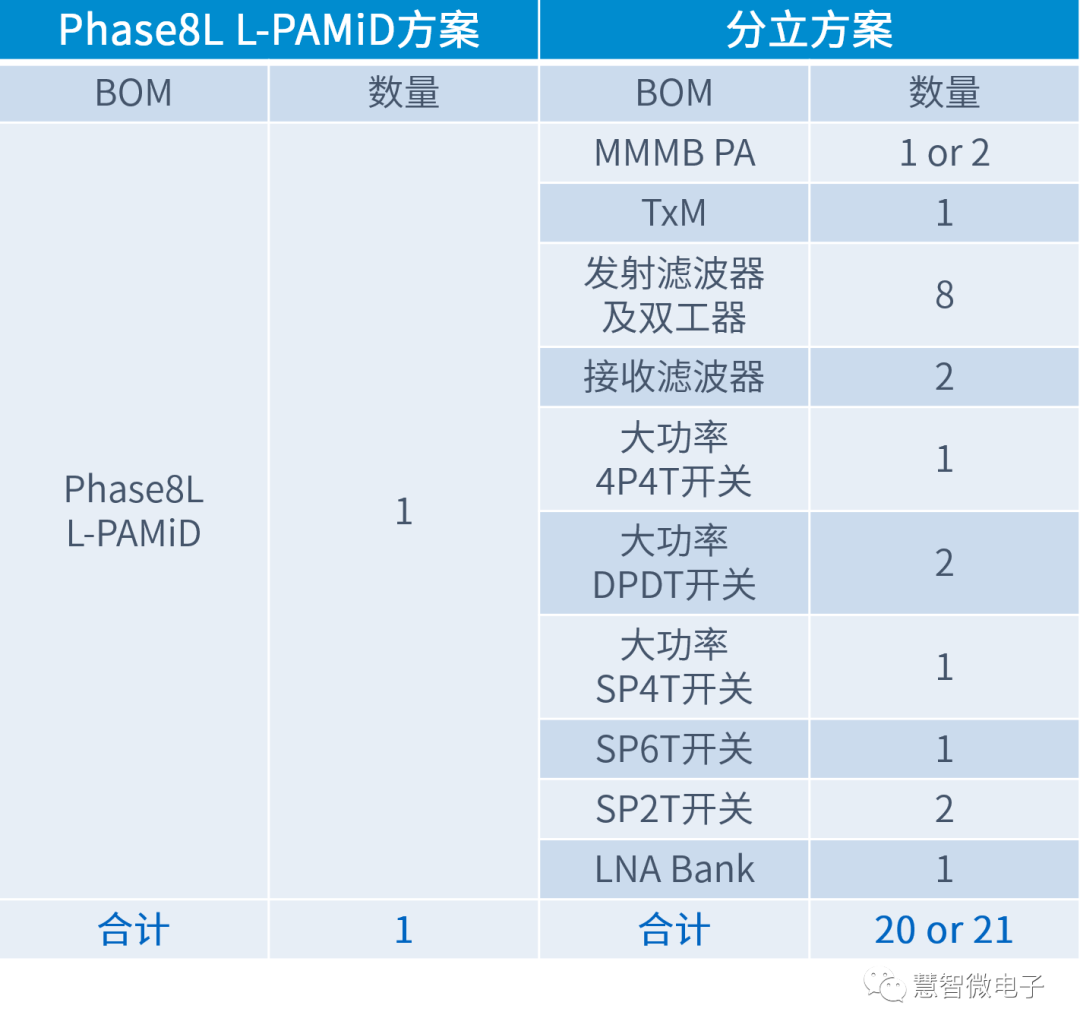

Phase8L相比其它分立方案的重要优势是外部器件要求少。采用分立方案设计时，需要较多的开关、多工器、滤波器、LNA等，仅Sub-3GHz部分BOM数量达到20颗以上。采用Phase8L方案，一颗芯片就可以完成，并且有更好的射频性能以及更简化的调试过程。

图片来源于慧智微微信公众号

关于Phase8介绍的完整原文请参考慧智微微信公众号文章：

什么是Phase8？它将给5G带来什么变化？
