cadence SPB17.4 - 取消(删除)扇出

前言

试了一下芯片扇出的功能，现在不想要扇出了，照着线索试了一下，可以。

实验

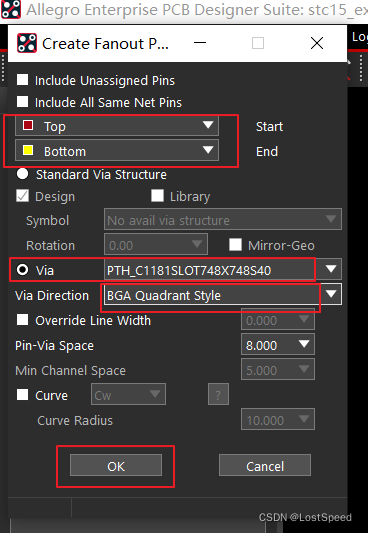

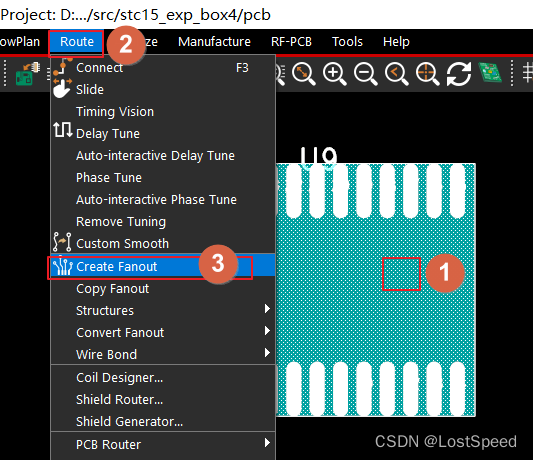

先扇出一下

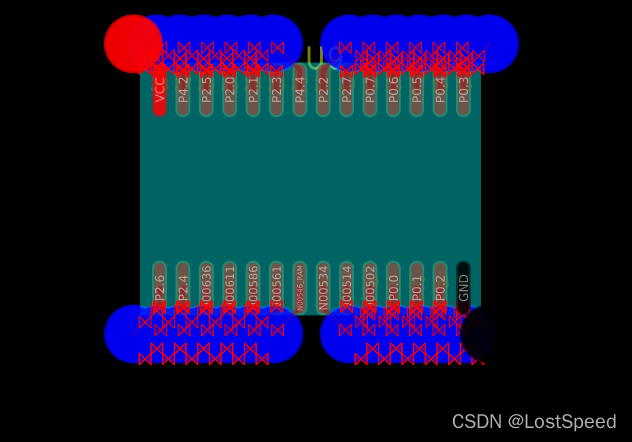

扇出后的芯片样子

扇出之后，等于是一个芯片的引脚引出了一个过孔。

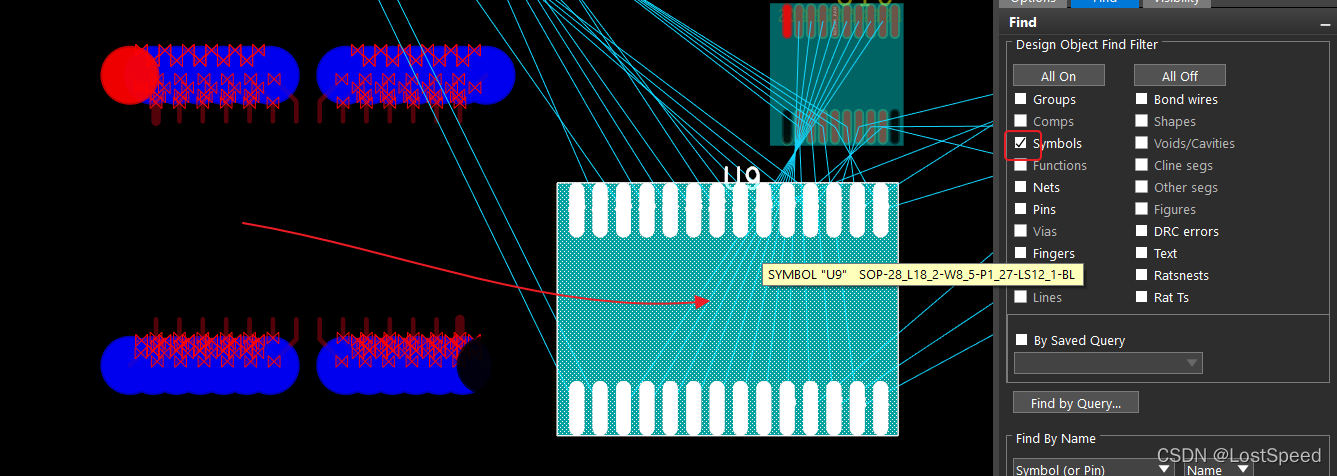

现在只要选择芯片，扇出就会跟着芯片一起走。等于是一体的。

假设由于某种原因不想要扇出了。e.g. 扇出的焊盘规格没选合适，扇出方式不想按照BGA规则来扇出，或者我想自己拉线和放焊盘。

取消已经存在的芯片扇出

切换到放置编辑方式，这样取消扇出时，可以连续操作，方便。

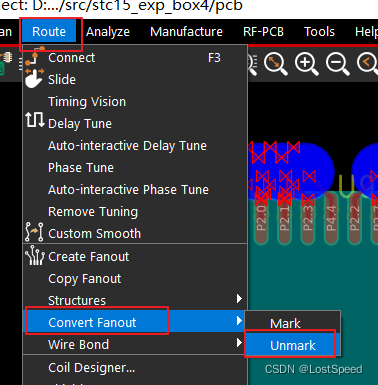

在未选择任何器件时，从菜单上选择unmark

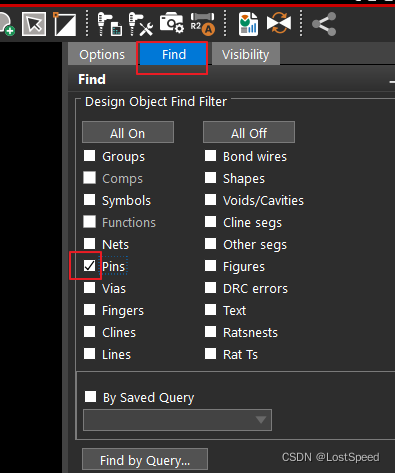

在右面板的find页选择pin, 其他去掉

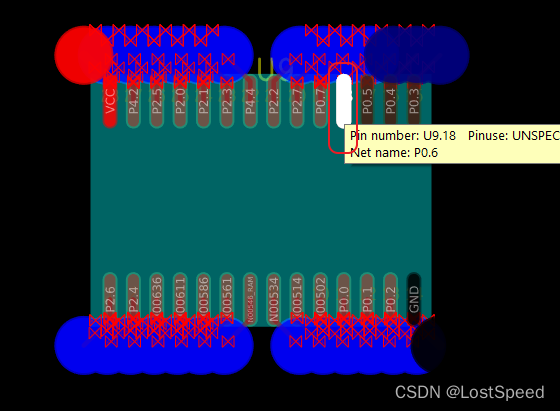

将鼠标挪到芯片的引脚上，如果这个引脚是扇出状态，就会高亮，说明是可以操作的对象。

此时在可以高亮的引脚上左击，然后鼠标移动到其他可以高亮的引脚上继续左击，直到取消所有引脚的扇出绑定。

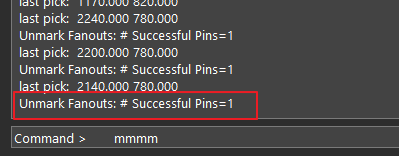

点击一下, 就执行了一个引脚的unmark, 左下角的命令窗口有提示，unmark成功。

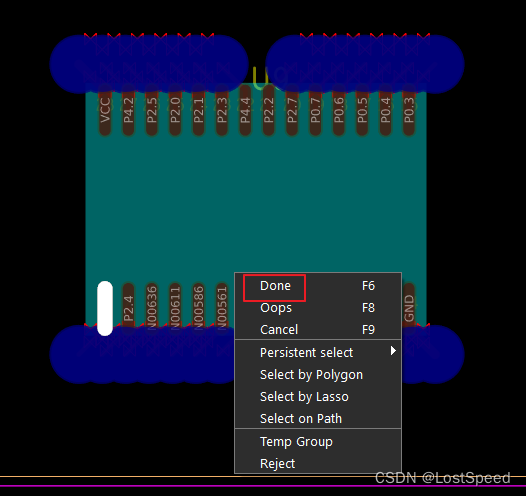

芯片所有引脚都unmark后, 右击菜单完成unmark操作。

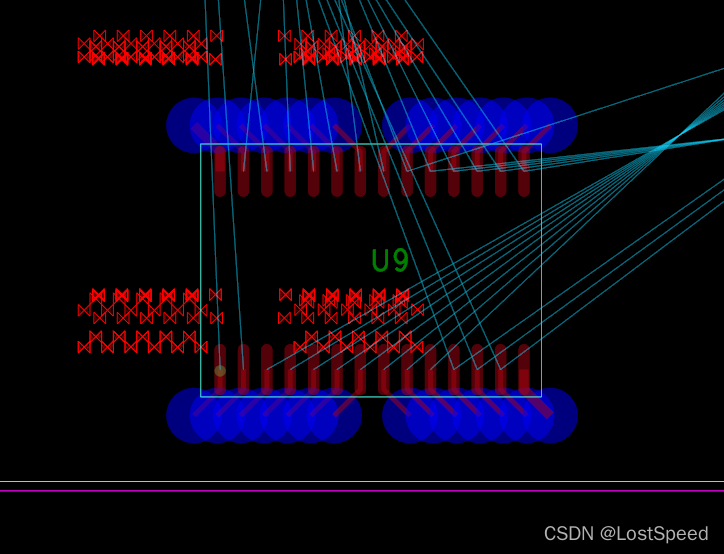

在find页只选中元件，然后左击拖动芯片到其他位置。可以看到扇出焊盘已经和芯片解绑了。

将操作方式切成普通编辑方式，准备删除解绑的扇出焊盘和扇出走线。

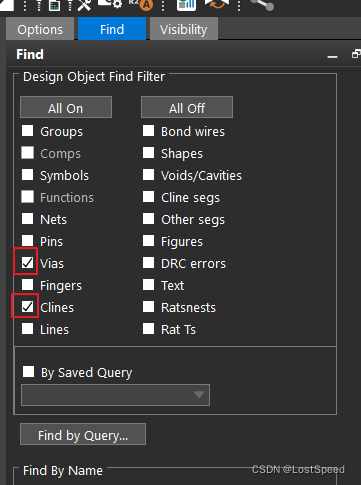

在Find页选择过孔和电气连线。

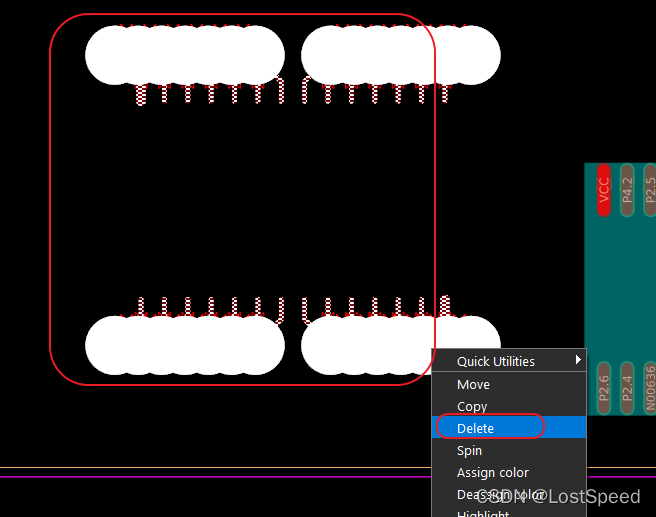

选中解绑的扇出孔和扇出连线，选择删除。

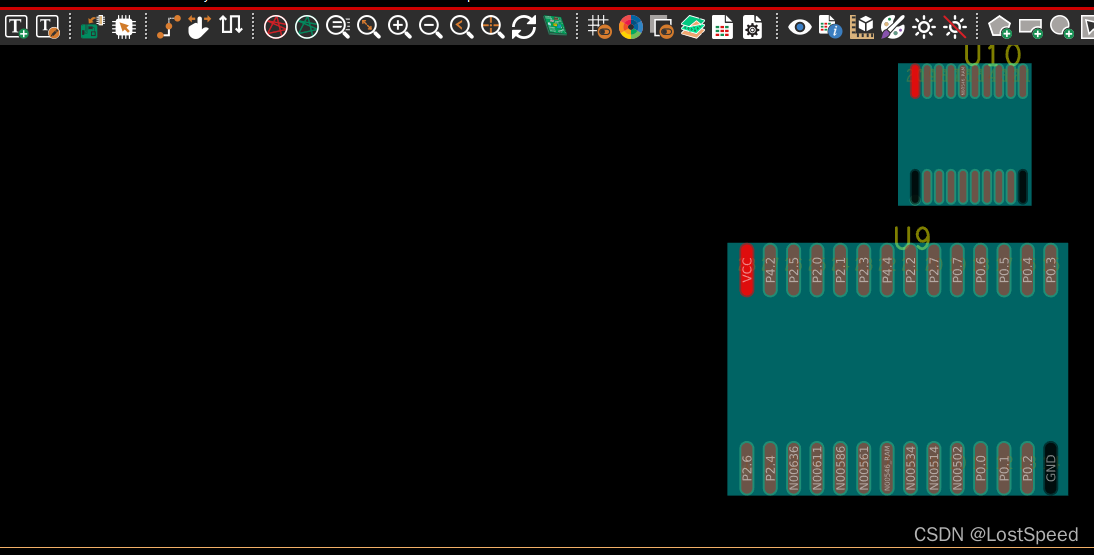

删除之后，只剩下了芯片，扇出元素删除的很干净。

END
