概述

上次整板子的dxf时, 原来的原点不合适, 想调整一下.
当时整完了, 没记录. 这次用的时候, 又找半天…

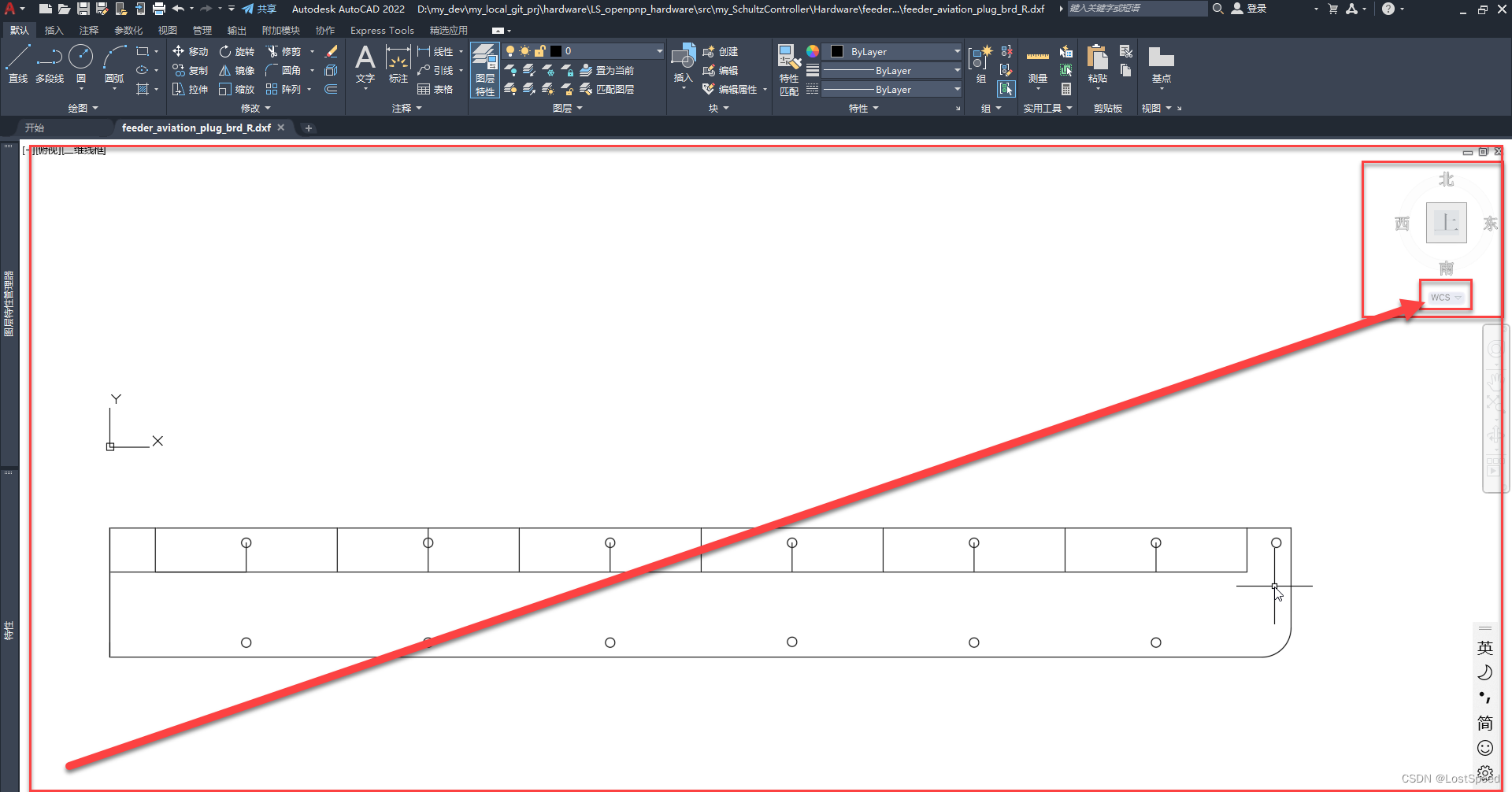

设置新原点的功能, 不在顶部菜单中, 而是在视图右上角的UCS图标中.

笔记

UCS原点设置功能的菜单位置

选择功能"新UCS", 左击开始设置新原点.

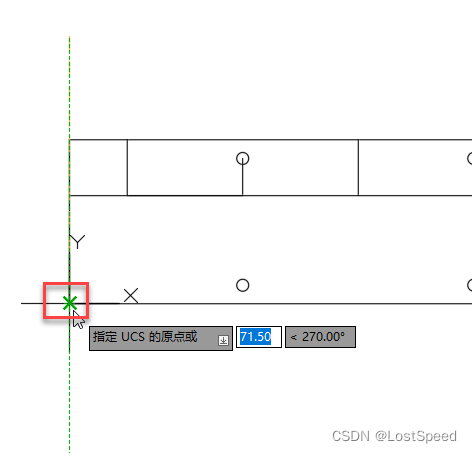

移动鼠标, 在自己想设置新原点的位置左击一下,

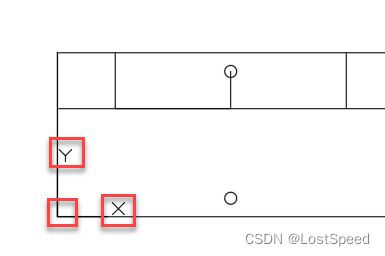

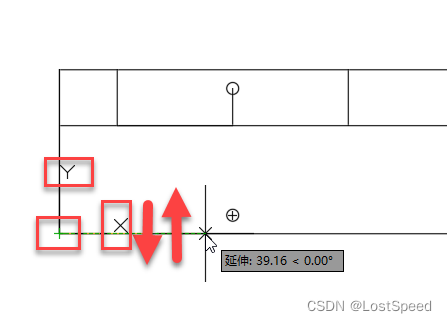

移动鼠标, 选择X/Y轴的正确方向(右边为X正, 上边为Y正), 左击确定.
然后还要选个极轴, 随便选Y的方向确定. 到此, 新原点设置完成.

视图缩放

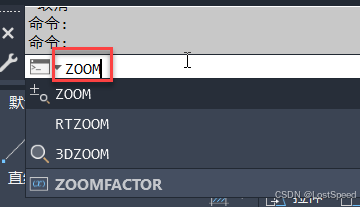

在命令窗口输入ZOOM, 回车


然后用鼠标选缩放方式
如果是A, 就不用下一步操作了。
如果是W, 还要选缩放的区域。

视图的平移

按住鼠标中键不放，拖动视图，视图就平移了。

选中删除对象

用鼠标左击一下线段，就可以选中了。然后按住del键删除选中的东西。

用裁剪功能删除有交叉的细节

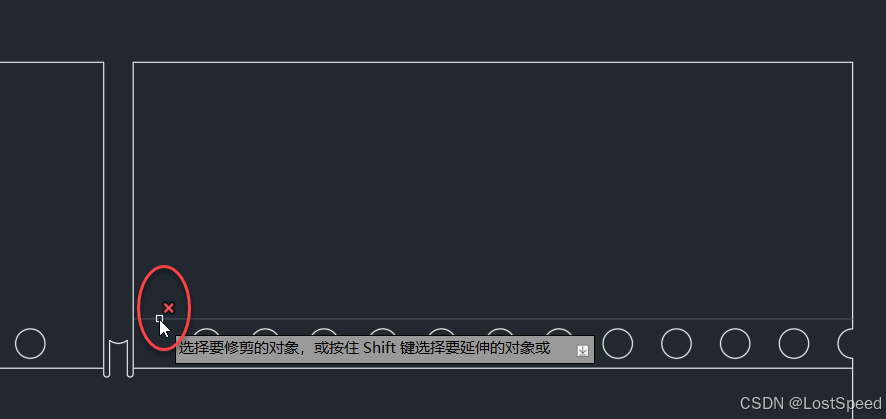

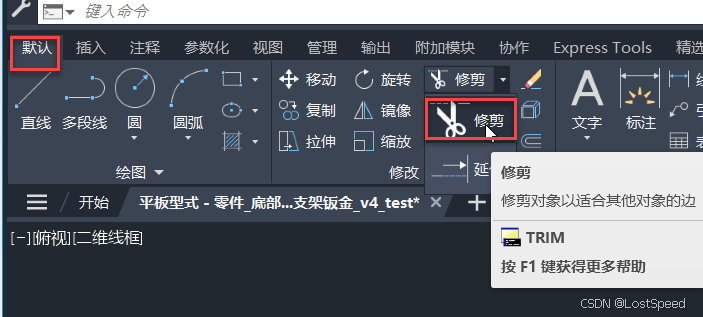

先选中修剪功能，然后左击要剪裁的对象，该对象就消失了。

隐藏DWG中的原点坐标

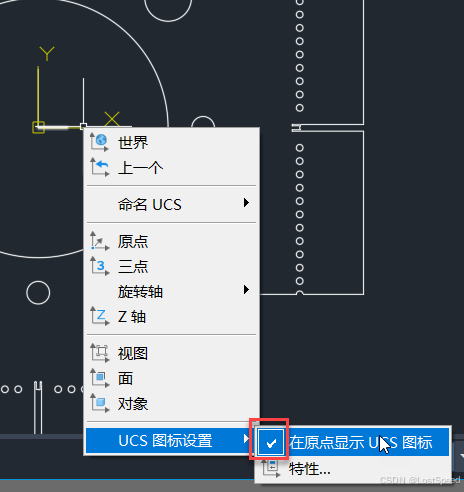

将鼠标悬停到原点坐标上，右击，在UCS图标设置中，去掉勾选"在原点显示UCS图标"
