第五节、电机多段运动【51单片机+A4988+步进电机教程】

摘要：本节介绍用控制步进电机三个主要参数角度、速度、方向，实现简单的步进电机多段控制

一、目标功能
输入多个目标角度，设定好步进电机速度，实现步进电机多段转动

二、计算过程
2.1 速度计算
根据第三节内容，定时器初值C与速度n函数关系为
$$C=65536-\frac{Xtal}{40\ast X\ast n}\dots \dots ①$$

2.2 步数计算
根据第四节内容，转动步数step_num与转动角度angle函数关系为
$$ste{p}_{num}=\frac{5\ast angle\ast X}{9}\dots \dots ②$$

2.3程序结构
通过一个数组，设定步进电机多个目标角度，通过比较相邻两个目标角度大小，可以确定步进电机转动方向，实现步进电机控制的三要素：角度、速度、方向，最终完成步进电机多段运动的功能，流程图如下所示

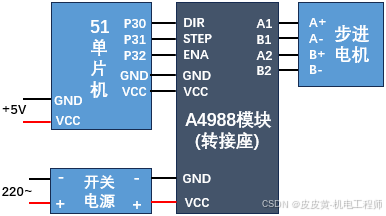

三、测试

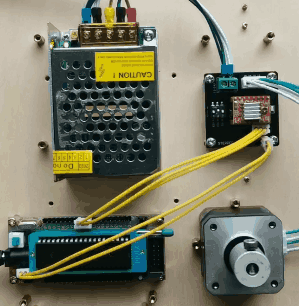

烧录hex文件后，单片机上电，步进电机转动5段，停止位置依次为：90°→360°→720°→180°→0°，转速100RPM,每一段中间停顿0.5s

四、功能扩展

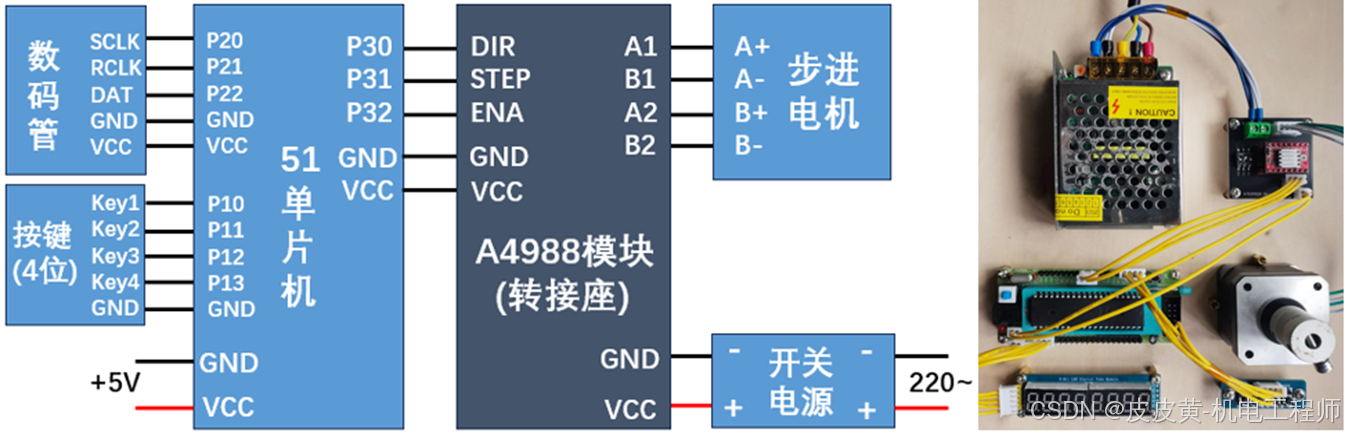

扩展1：
① 增加4个按键，控制电机启动、方向、段数、目标角度、停顿时间
② 增加数码管，显示信息

扩展2：
① 增加4个按键，控制电机启动、方向、段数、目标角度、停顿时间
② 增加1602LCD，显示信息

五、总结
此种方式利用定时器精确定时能力，从而控制电机转速，同时实现步进电机的多段运动，至此实现了步进电机三个主要参数角度、速度、方向的简单协同操作

六、附件（keil源码为付费资源）
https://pan.baidu.com/s/1nUr6QeJHufr40W3JrqZzwQ
提取码: aqry
