虚短（Virtual Short） 和 虚断（Virtual Open） 的深入理解与分析

已于 2025-02-25 16:52:29 修改
阅读量621 收藏 8
点赞数 9
分类专栏： 硬件工程师成长之路 文章标签： 嵌入式硬件
于 2025-02-24 21:33:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/MA2021803/article/details/145838039
版权

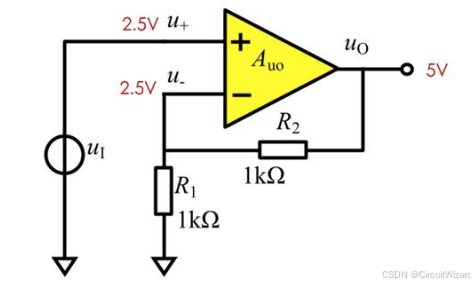

V_+ = V_-以下是对运算电路中 虚短（Virtual Short） 和 虚断（Virtual Open） 的认识解析，结合图片说明：

1. 虚短（Virtual Short）

定义：运放的同相端（V+）和反相端（V-）之间的电压差近似为零（V_+ \approx V_-）。

理解：运放的虚短是指反向输入端和同向输入端电压相等，好像两个输入端连在一起，但事实上并没有短接，称为虚短。就像用一根“虚拟导线”将两个输入端短接，但实际没有电流流过（结合虚断）。

关键点： I_+ = I_- \approx 0

 虚短仅在 负反馈 且运放 工作在线性区 时成立。

 若运放处于开环或正反馈（如比较器
