运算放大器6-运放电路分析: 虚短、虚断、节点电压法

一、运放电路分析“虚短”、“虚断”

1、“虚短”、“虚断”的来源

虚断：理想运放的输入阻抗无穷大，如果给运放的输入端加个电压，那么流入流出运放的输入管脚的电流就是0，阻抗无穷大，那就相当于是断路。可这跟完全断路又不一样，因为运放还是会感应输入端的电压的，所以也不是真的断路，因此，称为“虚断”。

虚短：在特定条件下，运放的同相输入端与反相输入端近似为短路，即两者电压相等。

特定条件：

（1）、开环（无反馈）条件下，运放处于线性放大区。

A、开环条件下：运放的开环增益很大，一般是Aod =100dB（100000倍）,而输出电压限制在供电电压（VCC~VSS），那么输入的差模电压就很小了，只有微伏级别uV，可以忽略不计，即同向反向端电压差相等，近似为零，即短路--虚短。

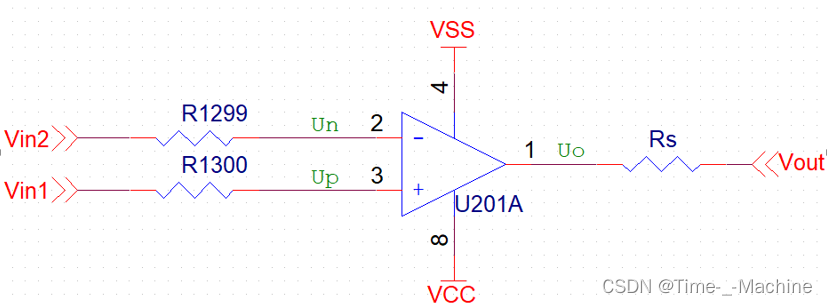

开环工作运放

根据开环运放输出定义

Uo = Aod * (Up-Un)

Up-Un=Uo/Aod  且Aod =100dB  则Uo/Aod趋近于等于0，所以 Up=Un近似为零。

B、运放引入深度负反馈，也工作在线性区，也满足虚短

总上所述对集成运放的各种电路分析均围绕这两个概念进行

二、运放电路分析“三板斧”: 虚短、虚断、节点电压法!

1、节点电压法的来源

叠加定理：对于一个线性电路，有多个独立源共同作用时，各支路的响应（电流或电压）等于各个独立电源单独作用时，该路的响应（电流或电压）的代数和

基尔霍夫电流定理：在任一时刻，对任一结点流入电路中某节点电流的代数和等于零。

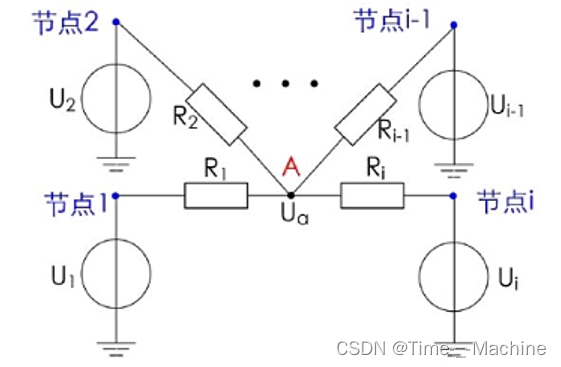

2、下图对于节点 A 的电压 Ua 有分析如下

由叠加定理、基尔霍夫电流定理 ( KCL) 分析该电路

Ua/(R1+R2+R3+R4+···Ri)=U1/R1+U2/R2+U3/R3+U4/R4+···Ui/Ri

常用运放电路节点电压模型均依上图所示，对于某一支路输入到节点 A为电流源的情景，仅需将该支路 Ui/Ri替换为i即可。
