光纤项目系统概述

**
第一章 项目背景
光纤项目是明德扬承接自某研究所的项目。该项目功能是接收4路光纤数据，经过内部DDR3缓存后，通过PCIE接口上送到电脑保存。其中光纤采集到数据后，需要做一定的算法处理，该算法处理由客户实现，明德扬保留易修改、易插入的模块接口。
该项目实质就是一个数据采集卡功能：采集到高速数据并保存到电脑本地，具有速率高、数据量大的特点。采集卡项目均可参考此方案实现。
该项目使用到光纤接口，可以学习到光纤IP核的应用。
本项目可以通过PCIE，实现对FPGA的配置。特别是实现了可分别配置和读取1路接收FPGA、4路发送FPGA寄存器的功能。关于上位机，如DSP、ARM、单片机、电脑 ，如何与FPGA通信交互的，可以参考此方案。（在优化版本中，也提供了通过串口配置的方案，即将PCIE配置改为用串口配置。）
PCIE部分不作讲解，要注意。
该项目有对应的视频专题课，并提供代码学习。

第二章 系统功能和架构

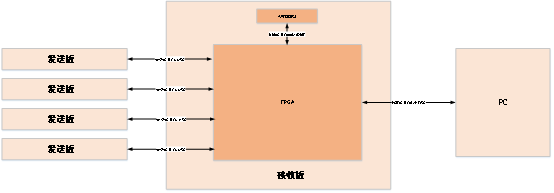

上图是本项目整体的简图，包括4个发送板、1个接收板和PC电脑。其中本项目主要实现提接收板功能。
接收板包括四片的DDR3、一个PCIE接口、四路光纤接口。当然接收板上还有很多其他接口，但是对于我们的项目来讲，主要的就是这三种接口。
接收卡通过PCIE接口，直接插到PC的插槽上，跟PC进行相连。
发送板可以通过光纤口发送数据，从接收板看来，可以认为外部有四路光纤口，接受这四种光纤的数据。
本项目中，四路发送板，每一个发送板其实它是一个AD采集卡。每个发送板它大概有16路的AD的采集，采集好数据汇总通过光纤送到这个接收卡。
接收卡从光纤接受到数据后，把数据汇聚起来，做适当的处理后，将数据保存到DDR3中，等待被读出送给PCIE接口，然后上送给PC电脑 ，这个就是我们整体的功能。
