一、硬件设计

步进电机介绍

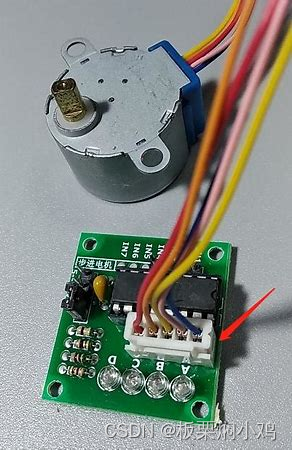

本项目用到的是常见的也是控制起来最简单的步进电机：五线四项的步进电机28BYJ-48。

单片机IO口输出电流太小无法直接驱动电机运行，在这里我们需要另外加一个电机驱动板。可以选择ULN2003电机驱动板。

步进电机的控制原理

给步进电机不同的项轮流进行通电，在电磁感应作用下，每次产生一个很小的角位移，连贯起来就能够带动电机的转动，进行负载的驱动。

通过单片机来实现电机的控制，需要关注以下几点：

1）通过脉冲信号进行控制。

2）电机总转动的角度由输入的脉冲数来决定。

3）电机的转速由脉冲输入的频率决定。

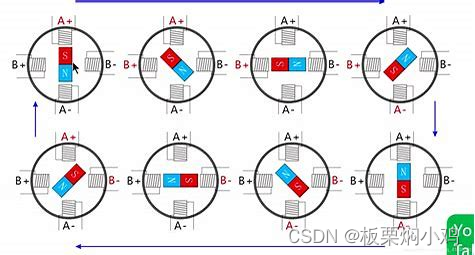

本项目用到的是八拍驱动的方式：A→AB→B→BC→C→CD→D→DA

二、软件设计

1.电机控制引脚初始化

此处可以参考手把手从0到1教你做STM32+FreeRTOS智能家居--第1篇之点亮LED灯-CSDN博客对STM32CubeMX进行引脚配置，将所用到的引脚配置为推挽输出即可。

本项目的引脚连接为电机的

蓝色A线--PA8 粉色B线--PC9 黄色C线--PC8 橙色D线--PC7，我在Motor.h文件中将控制GPIO高低电平的函数设置为宏定义，此处提一嘴，方便大家阅读。

#ifndef __MOTOR_H
#define __MOTOR_H

#include "main.h"

#define u8 uint8_t

#define  YELLOW_GPIO_PORT       	GPIOC
#define  YELLOW_GPIO_PIN       	  GPIO_PIN_8


#define  ORANGE_GPIO_PORT       	GPIOC
#define  ORANGE_GPIO_PIN       	  GPIO_PIN_7


#define  PINK_GPIO_PORT       	  GPIOC
#define  PINK_GPIO_PIN       	    GPIO_PIN_9


#define  BLUE_GPIO_PORT       	 GPIOA
#define  BLUE_GPIO_PIN       		 GPIO_PIN_8

#define orange_H_D      	HAL_GPIO_WritePin(ORANGE_GPIO_PORT, ORANGE_GPIO_PIN, GPIO_PIN_SET)
#define orange_L_D 				HAL_GPIO_WritePin(ORANGE_GPIO_PORT, ORANGE_GPIO_PIN, GPIO_PIN_RESET)

#define yellow_H_C 				HAL_GPIO_WritePin(YELLOW_GPIO_PORT, YELLOW_GPIO_PIN, GPIO_PIN_SET)
#define yellow_L_C 				HAL_GPIO_WritePin(YELLOW_GPIO_PORT, YELLOW_GPIO_PIN, GPIO_PIN_RESET)

#define pink_H_B   				HAL_GPIO_WritePin(PINK_GPIO_PORT, PINK_GPIO_PIN, GPIO_PIN_SET)
#define pink_L_B	 				HAL_GPIO_WritePin(PINK_GPIO_PORT, PINK_GPIO_PIN, GPIO_PIN_RESET)

#define blue_H_A   				HAL_GPIO_WritePin(BLUE_GPIO_PORT, BLUE_GPIO_PIN, GPIO_PIN_SET)
#define blue_L_A   				HAL_GPIO_WritePin(BLUE_GPIO_PORT, BLUE_GPIO_PIN, GPIO_PIN_RESET)




void	MOTO_Stop(void);
void Open_Door(void);
void Close_Door(void);
void Set_Motor_Loop (unsigned char dirction,unsigned char loop,unsigned char speed);
void Set_Motor_Angle(unsigned char dirction, int angle, unsigned char speed);
#endif

2.电机控制函数

void Set_Motor_Num (unsigned char dirction, unsigned int num, unsigned char speed)是控制电机转动一步的函数，用于调用Set_Motor函数，对照着步进电机的控制原理中的图，理论和实际应用完全对得上。

void Set_Motor_Loop (unsigned char dirction, unsigned char loop, unsigned char speed) 电机旋转一圈360°需要转动4096步。

void Set_Motor_Angle(unsigned char dirction, int angle, unsigned char speed) 用于控制电机旋转特定的角度，其中有计算公式的注释，实现粗略地角度控制。

#include "motor.h"

//IN1: PA8  A  Blue
//IN2: PC9  B  Pink
//IN3: PC8  C  Yellow
//IN4: PC7  d  Orange
uint8_t Step = 0;

void Stop_Motor(void);
void Set_Motor(unsigned char InputData, unsigned int speed);

//dirction = 1 正转 dirction = 0 逆转
void Set_Motor_Num (unsigned char dirction, unsigned int num, unsigned char speed)  //电机按步数运行
{
	unsigned int i;

	for(i = 0; i < num; i++)
  {
		if(dirction == 1)
		{
			Step++;
			if(Step > 7)
				Step = 0;
		}
		else
		{
			if(Step == 0)
				Step = 8;
			Step--;
		}
		Set_Motor(Step, speed);
	}
}

//控制步进电机旋转特定圈数
void Set_Motor_Loop (unsigned char dirction, unsigned char loop, unsigned char speed)  //电机按圈数运行
{
	Set_Motor_Num(dirction, loop * 4096, speed);
}


//360度=4096步
//1度≈11.38步
//粗略地控制步进电机旋转特定角度
void Set_Motor_Angle(unsigned char dirction, int angle, unsigned char speed)
{
	unsigned int i;
	unsigned int step = 11.38 * angle;

	if(dirction == 1)
	{
		for(i = 0; i < step;i++)
		{
			Set_Motor_Num(1, 1, 1);
		}
	}
	else
	{
		for(i = 0;i < step;i++)
		{
			Set_Motor_Num(0, 1, 1);
		}
	}

}

void Stop_Motor(void)
{
	blue_L_A;
	pink_L_B;
	yellow_L_C;
	orange_L_D;
}

void Set_Motor(unsigned char InputData, unsigned int speed)
{
	switch(InputData)
	{
		case 0:
			blue_H_A; pink_L_B; yellow_L_C; orange_L_D;
			break;

		case 1:
			blue_H_A; pink_H_B; yellow_L_C; orange_L_D;
			break;

		case 2:
			blue_L_A; pink_H_B; yellow_L_C; orange_L_D;
			break;

		case 3:
			blue_L_A; pink_H_B; yellow_H_C; orange_L_D;
			break;

		case 4:
			blue_L_A; pink_L_B; yellow_H_C; orange_L_D;
			break;

		case 5:
			blue_L_A; pink_L_B; yellow_H_C; orange_H_D;
			break;

				case 6:
			blue_L_A; pink_L_B; yellow_L_C; orange_H_D;
			break;

		case 7:
			blue_H_A; pink_L_B; yellow_L_C; orange_H_D;
			break;

		default:
			break;
	}
	HAL_Delay(speed);
	Stop_Motor();
}

void Open_Door(void)
{
	Set_Motor_Angle(1, 90, 1);
}
void Close_Door(void)
{
	Set_Motor_Angle(0, 90, 1);
}
