Altium AD20更改原理图栅格改为点栅格

这篇博客介绍了如何在Altium Designer 20中将原理图栅格从线栅格改为点栅格,以减少构图干扰。通过右键点击空白处,选择‘原理图优先项’,进入Schematic-Grids选项,将栅格类型设置为DotGrid。建议使用浅色栅格以降低视觉影响,同时可以自定义栅格间距。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

AD20将原理图栅格从线栅格改为点栅格

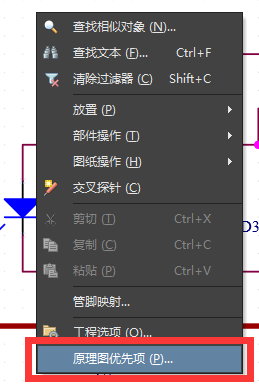

  • 空白处,右键 - 原理图优先项
    在这里插入图片描述

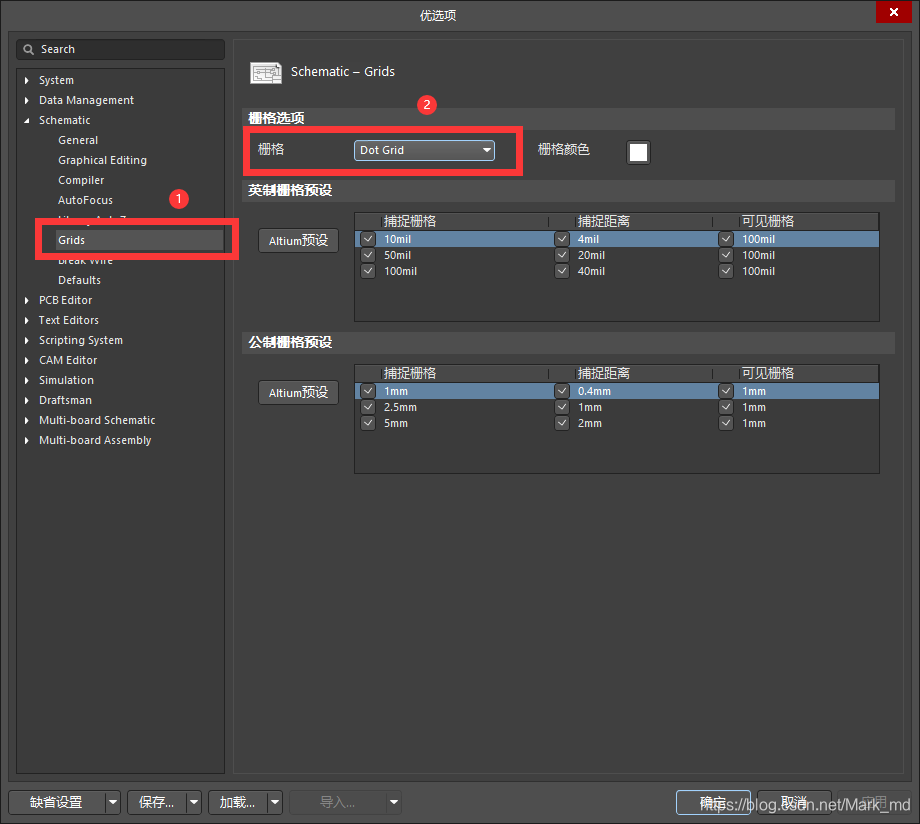

  • 进入 Schematic - Grids 选项页,将栅格选项改为 Dot Grid确定 后栅格显示为点。

  • 栅格颜色决定了最终显示的深浅。建议搞浅一点,不会对构图造成太多干扰。

  • 栅格间距可在下面进行设置,有需要的可另外进行更改。

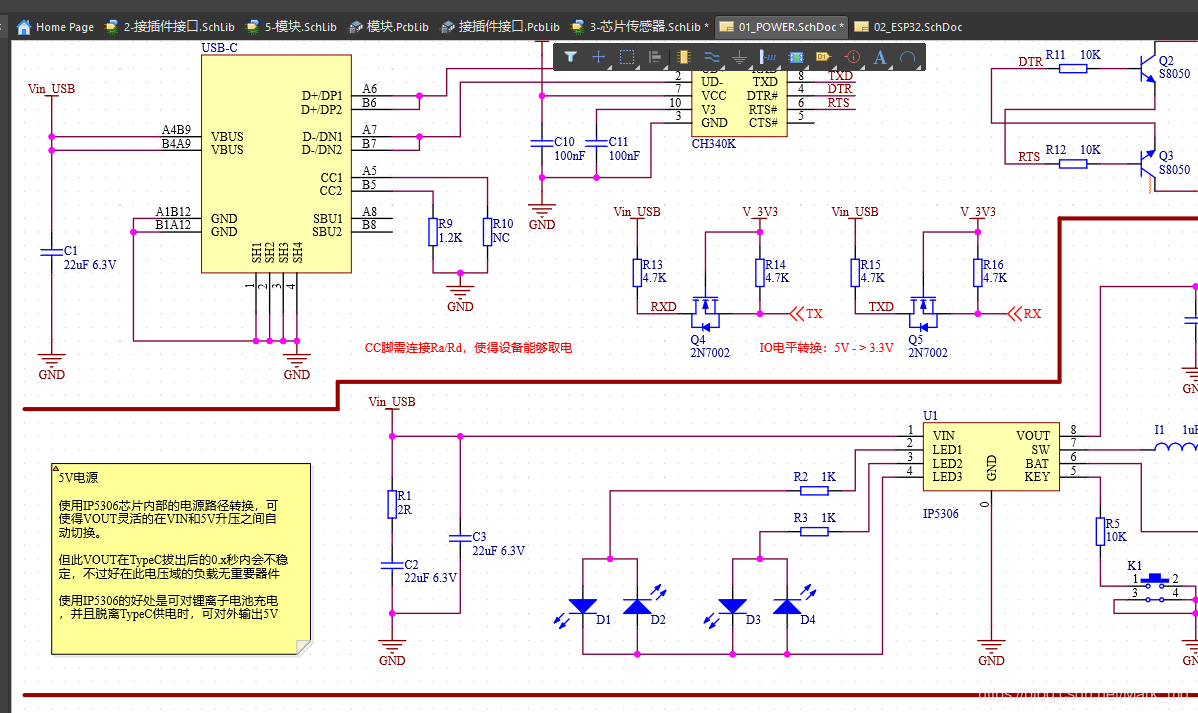

    在这里插入图片描述
    在这里插入图片描述

### 如何在 Altium Designer 2024 中设置原理图编辑器的栅格间距和样式 #### 设置栅格间距 为了调整原理图编辑器中的栅格间距,可以通过以下方式实现: 进入Altium Designer 2024软件并打开相应的项目文件。通过击顶部菜单栏中的`Design`选项卡下的`Document Options...`命令来访问文档选项对话框[^1]。 在这个对话框里切换到`Grids`标签页,在这里可以看到不同类型的网格设置,包括电气栅格(Electrical Grid)、可视栅格(Visible Grid),以及辅助栅格(Snap Grid)。对于大多数情况而言,主要关注的是辅助栅格(Snap Grid)这一项,因为这是放置组件时所依据的实际间隔距离。用户可以根据具体需求设定合适的数值作为新的栅格大小单位。 #### 更改栅格样式 除了调节栅格尺寸外,还可以改变其显示模式以适应个人偏好或工作流程的要求: 同样是在上述提到过的`Grids`页面中,找到位于右侧区域的一系列复选框用于控制各种栅格线的颜色、线条宽度等属性。例如勾选“Show Electrical Grid”,则会在界面上显示出电学意义上的连接路径指示;而取消该选项前的小方块,则会隐藏这些额外的信息只保留基本框架结构。 另外值得注意的是,如果希望在整个工程范围内应用相同的栅格参数而不必每次都单独配置的话,可以在全局首选项(`Preferences`)里面定义默认值。这一步骤可通过依次展开`Tools - Graphical Editing`节来进行相应调整。 ```python # Python伪代码示例展示如何编程化批量更新多个项目的栅格设置(仅作示意用途) import altium_api as api projects = ["ProjectA.PrjPcb", "ProjectB.PrjPcb"] # 定义待处理的目标工程项目集合 for proj in projects: project = api.open_project(proj) schematic_docs = project.get_schematics() for doc in schematic_docs: settings = { 'snap_grid': {'X': 1, 'Y': 1}, 'visible_grid_color': '#FFFFFF', 'electrical_grid_show': False } doc.set_grids(settings) ```
