Altium AD20更改原理图的连接节点颜色和连线颜色（结点颜色）

AD20更改原理图的连接结点颜色和连线颜色。

AD20更改原理图的结点颜色

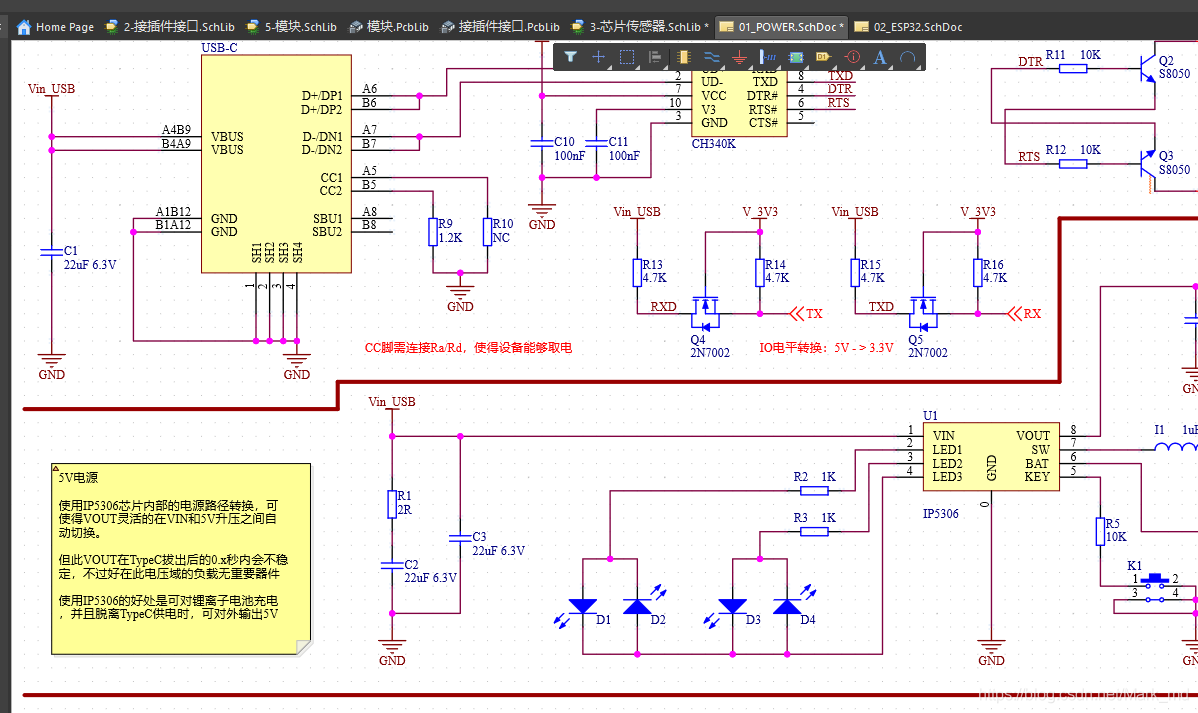

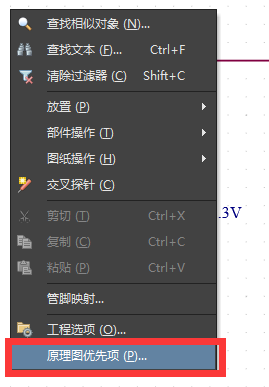

• 空白处 右键，点击 原理图优先项.

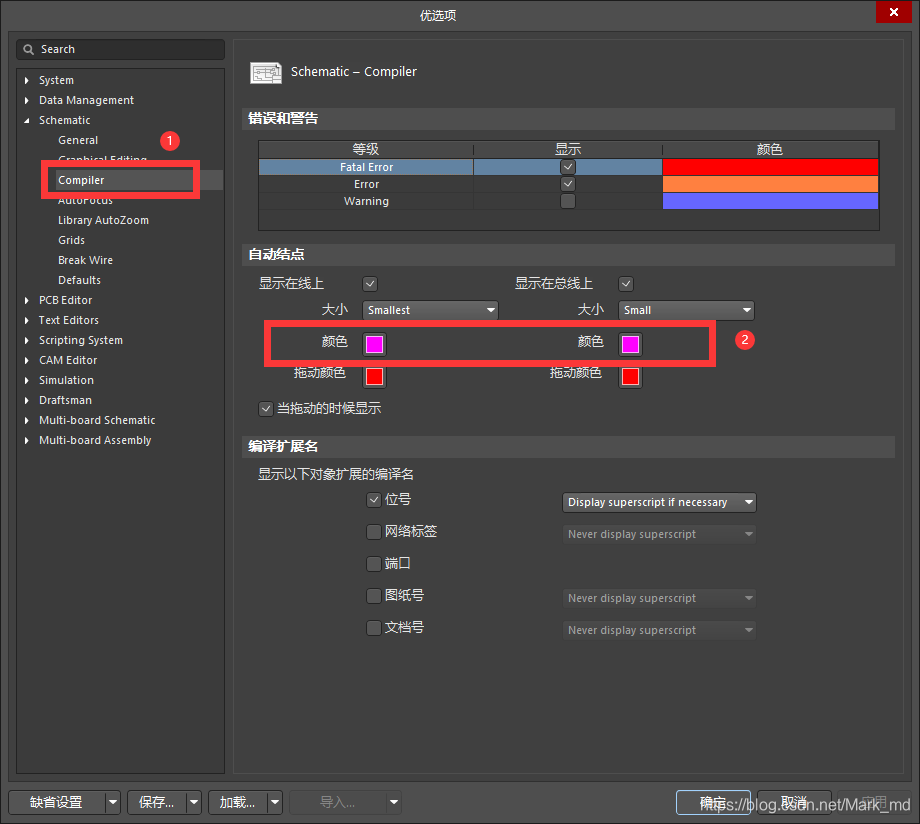

• 进入 Schematic - Compiler 选项页，更改自动结点的颜色。确定 后便可看到结点颜色被更改。

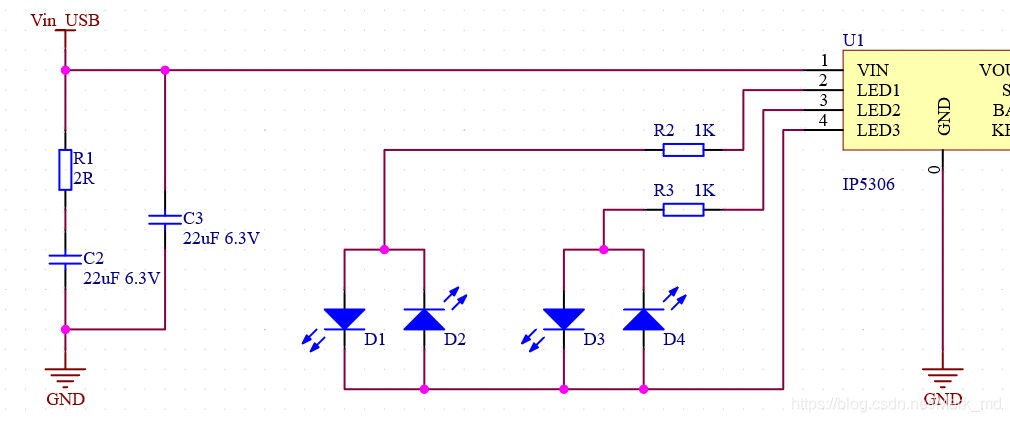

• Orcad 默认的节点颜色为：#FF00FF。可供美化参考。





AD20更改原理图的连线颜色

连线颜色要使用 全局修改。

• 选中任意一条连线，右键 - 查找相似对象。

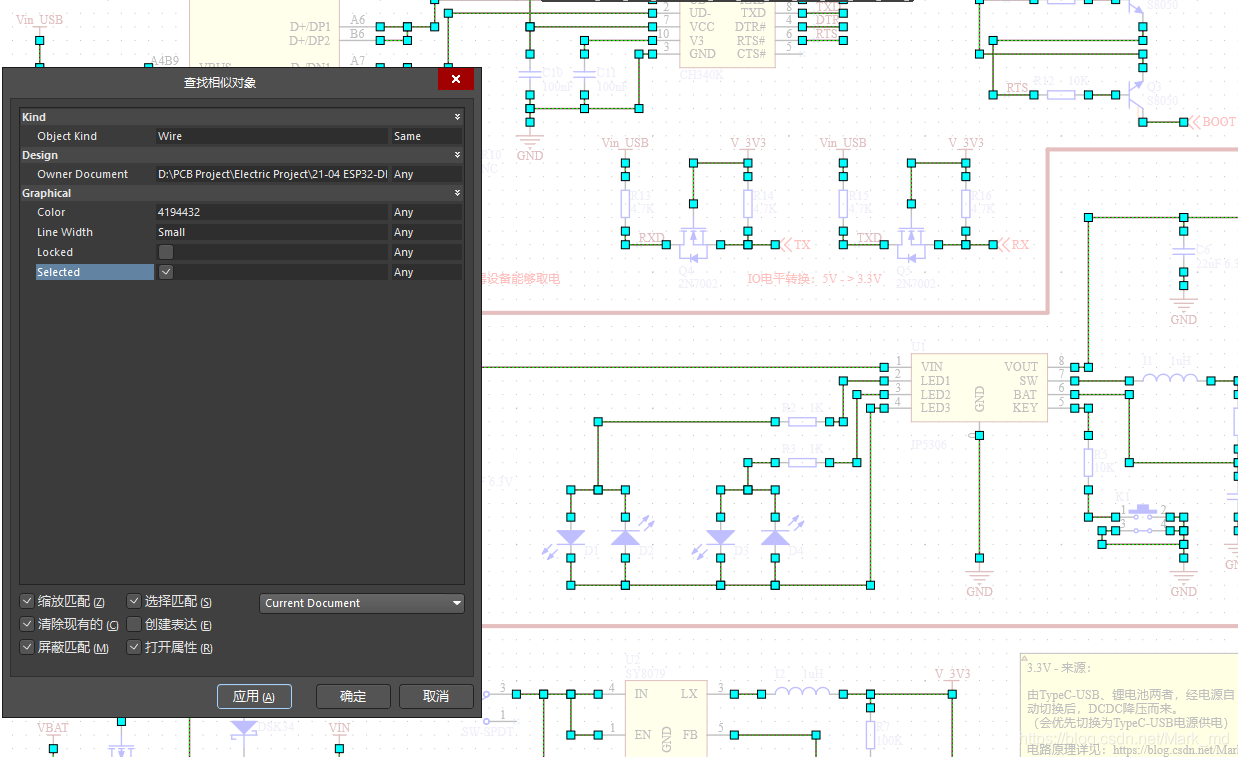

• 确定 Wire 为 Same后，按照相同的配置勾选（选择匹配一定要勾上），


• 应用 确定选中的对象，确定。

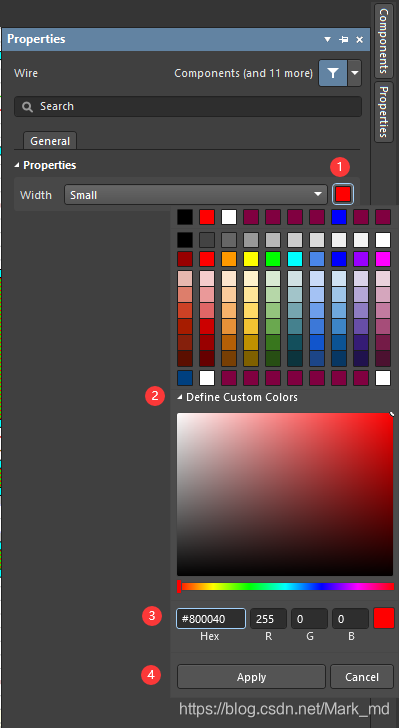

• 最后更改属性中的颜色值。可从列表中选定，也可以自定义输入RGB值。

• Orcad 默认的连线颜色为：#800040。可供美化参考。


• 最后确认无误后，空白处 右键，点击 清除过滤器。即可清除乳白色的掩膜，恢复为正常显示。
