半导体器件的微观特性很大程度上取决于载流子的量子力学行为。传统上，对载流子输运特性的研究常常基于有效质量近似，该近似假设能带结构为抛物线型。然而，对于许多重要的半导体材料，例如窄带隙半导体和低维结构，尤其是在高能态下，能带的非抛物线性特性变得显著，有效质量近似不再适用，这将导致基于抛物线型能带假设的计算结果与实验结果产生偏差。因此，发展能够精确求解非抛物线型一维薛定谔方程的数值方法，对于深入理解和设计新型半导体器件至关重要。本文将探讨半导体中非抛物线型一维薛定谔方程的求解方法，并对其精度和效率进行分析。一维薛定谔方程描述了微观粒子在势场中的量子力学行为。在考虑非抛物线型能带结构的情况下，一维薛定谔方程可以表示为：
(-ħ²/2m*(k)) d²/dx² Ψ(x) + V(x)Ψ(x) = EΨ(x)
其中，ħ为约化普朗克常数，m*(k)为动量k的函数，表示能量依赖的有效质量，V(x)为势能函数，E为能量本征值，Ψ(x)为波函数。与抛物线型能带情况不同，这里的有效质量m*(k)不再是常数，而是动量的函数，这使得方程的求解变得复杂。
由于m*(k)的能量依赖性，无法直接采用解析方法求解上述方程。因此，数值方法成为求解该方程的主要手段。常用的数值方法包括有限差分法、有限元法和谱方法等。
1. 有限差分法: 有限差分法是求解微分方程的一种经典数值方法。其基本思想是将微分方程中的导数用差商近似代替，从而将微分方程转化为代数方程组。对于一维薛定谔方程，可以使用中心差分格式对二阶导数进行离散：
d²/dx² Ψ(x) ≈ [Ψ(x+Δx) - 2Ψ(x) + Ψ(x-Δx)] / Δx²
其中，Δx为空间步长。将该差分格式代入薛定谔方程，即可得到一个三对角矩阵方程组，可以使用数值算法，例如Thomas算法，高效地求解。然而，有限差分法的精度受到空间步长Δx的限制，较小的Δx可以提高精度，但同时也会增加计算量。 此外，对于复杂的势能函数，有限差分法可能需要更精细的网格划分，才能保证计算精度。
2. 有限元法: 有限元法是另一种常用的数值方法，其优势在于能够处理复杂几何形状和边界条件。有限元法将求解区域划分成多个单元，在每个单元上采用插值函数逼近波函数，然后将问题转化为一个大型线性方程组。有限元法的精度取决于单元的形状和大小，以及插值函数的阶数。与有限差分法相比，有限元法在处理不规则边界和复杂势能时具有更大的优势，但也需要更多的计算资源。
3. 谱方法: 谱方法是基于将波函数展开成一组正交基函数的逼近方法。常用的正交基函数包括傅里叶级数、切比雪夫多项式等。谱方法的精度通常高于有限差分法和有限元法，但其适用范围相对有限，主要适用于具有光滑解的问题。 对于具有奇异点的势能函数，谱方法的精度可能会受到影响。
在选择具体的数值方法时，需要根据问题的具体情况进行权衡。如果势能函数相对简单，并且对精度要求不高，有限差分法可能是最有效的方法。如果势能函数比较复杂，或者需要处理不规则边界，有限元法可能更合适。而如果问题具有光滑解，并且对精度要求很高，谱方法则是一个不错的选择。
4. 有效质量的处理: 由于有效质量m*(k)是动量的函数，在数值求解过程中需要特别关注其处理方法。 一种常用的方法是将m*(k)用能量E的函数表示，然后在迭代过程中不断更新有效质量。另一种方法是采用自洽迭代算法，在每次迭代中计算波函数和有效质量，直到收敛。
5. 边界条件: 求解一维薛定谔方程需要指定合适的边界条件。常用的边界条件包括狄利克雷边界条件（波函数在边界处取固定值）和诺依曼边界条件（波函数在边界处的导数取固定值）。边界条件的选择取决于具体的物理问题。
结论：求解半导体中非抛物线型一维薛定谔方程是一个具有挑战性的课题。本文综述了几种常用的数值方法，并讨论了在实际计算中需要考虑的关键问题，例如有效质量的处理和边界条件的选择。选择合适的数值方法并进行精细的数值计算，才能准确描述载流子的量子力学行为，为半导体器件的设计和优化提供重要的理论支撑。未来的研究可以关注更高效、更精确的数值算法的开发，以及将非抛物线型能带效应引入到更复杂的半导体器件模拟中。
📣 部分代码
psi=z*0+1; psi_old=psi;
while e<Emax && length(E)<n
C = C+1;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% In this block, it is scanning to find the mass at the right Energy, m(E)
idx=[0 0];
epsi=1;
while length(idx)>1
idx=find( abs( (Evec-e )) < epsi ) ;
if isempty(idx)
idx=IDX(1);
else
IDX=idx;
epsi=epsi/2;
end
end
Mass=me(idx,:);
% [ e Mass(round(end/2)) ];
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
psi_old = psi;
psi=Schroed1D_Euler_Eval(z,V0,Mass,e,method);
if (sign( psi(end) ) ~= sign( psi_old(end) ) ) && C>1 % here, I catch a quantum state because the last point of psi change sign
N=N+1; de=dE;
while abs(de)>precision
if sign( psi(end) ) ~= sign( psi_old(end) )
de = -de/2;
end
e=e+de;
psi_old=psi;
psi=Schroed1D_Euler_Eval(z,V0,Mass,e,method);
end
E(N,:)=e; PSI(:,N)= psi;
C=0;
end
e=e+dE;
end
psi=PSI;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%% Normalization of the Wavefunction %%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
for i=1:N
psi(:,i)=psi(:,i)/sqrt(trapz(z',abs(psi(:,i)).^2));
end
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
function[psi]=Schroed1D_Euler_Eval(z,V0,Mass,ee,method)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
h=6.62606896E-34; %% Planck constant [J.s]
hbar=h/(2*pi);
e=1.602176487E-19; %% electron charge [C]
m0=9.10938188E-31; %% electron mass [kg]
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
dz=z(2)-z(1);
dz=[ dz diff(z)];
y = [0 1];
if method==1
for i = 1:length(z) %% number of z steps to take
dy(2) = -2*e/(hbar^2) * ( ee - V0(i) ) * y(1) ; %% Equation for dv/dz
dy(1) = Mass(i)*m0*y(2); %% Equation for dx/dz
y = y + dz(i)*dy ; %% integrate both equations with Euler
psi(i)= y(1);
end
elseif method==2
for i = 1:length(z) %% number of z steps to take
dy(2) = -2*e/(hbar^2) * ( ee - V0(i) ) * y(1) ; %% Equation for dv/dz
dy(1) = Mass(i)*m0*y(2); %% Equation for dx/dz
K = y + 0.5*dz(i)*dy;
dK(2) = -2*e/(hbar^2) * ( ee - V0(i) ) * K(1) ; %% Equation for dv/dz
dK(1) = Mass(i)*m0*K(2); %% Equation for dx/dz
y = y + dz(i)*dK;
psi(i)= y(1);
end
end
end

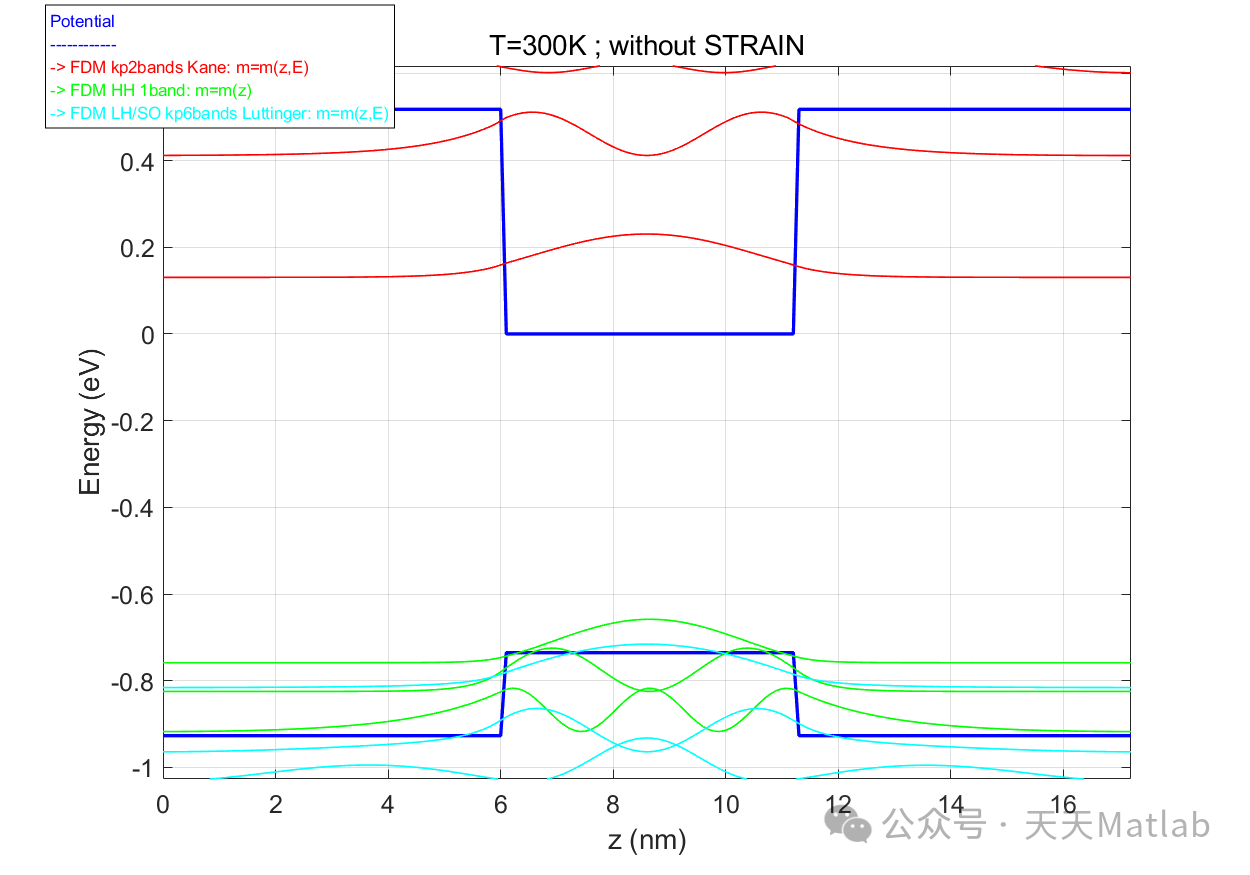

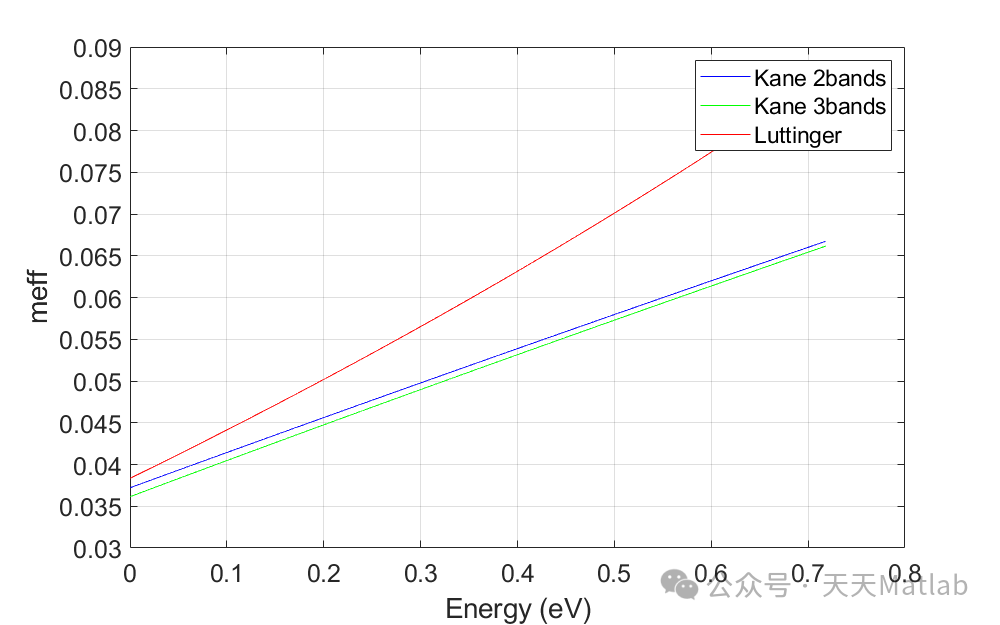

⛳️ 运行结果
