【飞行器】基于传统的PID控制的四旋翼无人机Matlab仿真（含位置 速度）

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本文报告对无人机结构和巡航控制进行了仿真研究，分别利用SOLIDWORKS进行三维建模，并结合SimMechanics和MATLAB搭建动力学模型及控制系统，最终实现了无人机巡航轨迹的仿真，并开发了用户交互界面，方便用户理解和调节PID控制参数。

一、 无人机结构仿真

首先，我们使用SOLIDWORKS软件对无人机进行了详细的三维建模。该过程精确地描述了无人机的各个组成部件，包括机体、电机、螺旋桨、电池等，并最终将这些部件组装成完整的无人机模型。(图1)。 这种精细的建模方式确保了后续仿真结果的准确性，为基于物理的仿真提供了坚实的基础。 模型中考虑了各个部件的几何尺寸、材料属性以及质量分布等关键参数，这对于准确模拟无人机的动力学行为至关重要。 例如，螺旋桨的几何形状和叶片剖面直接影响其推力特性，而电池的质量分布则影响无人机的重心位置，这些细节都被精确地体现在模型之中。

基于SOLIDWORKS建立的精确三维模型，我们通过SimMechanics Link实现了模型的自动化生成。SimMechanics Link 是一款强大的工具，它能够将SOLIDWORKS模型中的几何信息和物理属性自动转换为SimMechanics模型，从而简化了模型构建过程，并提高了建模效率。生成的SimMechanics模型包含了无人机各个部件的运动学和动力学特性，例如刚体动力学、关节约束以及电机驱动等。(图2)。 将生成的SimMechanics模型导入MATLAB环境后，我们就可以通过编写MATLAB程序来施加各种输入，例如控制指令和外部干扰，从而模拟无人机的飞行状态，并分析其动力学响应。

二、 无人机巡航仿真与PID控制

无人机巡航仿真的重点在于外环控制，我们采用经典的PID控制算法来实现对无人机飞行姿态和轨迹的控制。 PID控制器的表达式如下：(图3)

scss

u(t) = K_p e(t) + K_i ∫e(t)dt + K_d de(t)/dt

其中，u(t)为控制输出，e(t)为控制误差，K_p、K_i、K_d分别为比例、积分和微分增益。 通过调节这三个参数，可以改变控制器的响应特性，从而实现对无人机飞行性能的优化。 本研究中，我们主要使用了PD控制算法 (K_i = 0)，即仅利用比例和微分项进行控制。(图4)。 PD控制具有响应速度快、抗扰能力强的优点，非常适合于无人机的姿态控制。 选择PD控制而不是PID控制，是为了避免积分项可能带来的积分饱和问题，从而提高系统的鲁棒性。

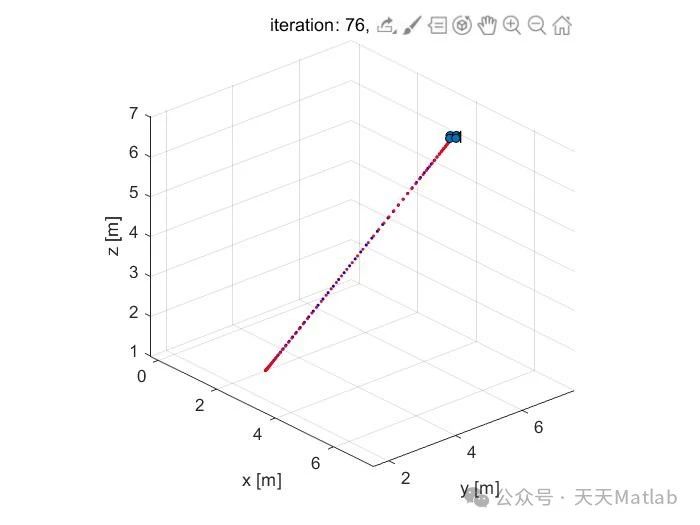

在设定好预定的航线后，我们进行了无人机巡航仿真。仿真结果包括巡航路线图、位移图和速度图。(图5, 图6, 图7)。 为了更全面地评估控制算法的性能，我们分别模拟了理想情况（忽略重力和干扰）和实际情况（考虑重力和正态分布的干扰噪声）。 图中蓝线代表理想情况下的无人机飞行轨迹和参数变化，红线则代表考虑重力和噪声干扰后的实际飞行情况。 对比两条曲线，可以清晰地观察到干扰对无人机飞行轨迹的影响，以及PD控制算法在抑制干扰方面的效果。 例如，在存在干扰的情况下，无人机的轨迹可能会出现轻微的偏差，但通过PD控制器的作用，偏差被有效地抑制在可接受的范围内。

三、 用户交互界面设计

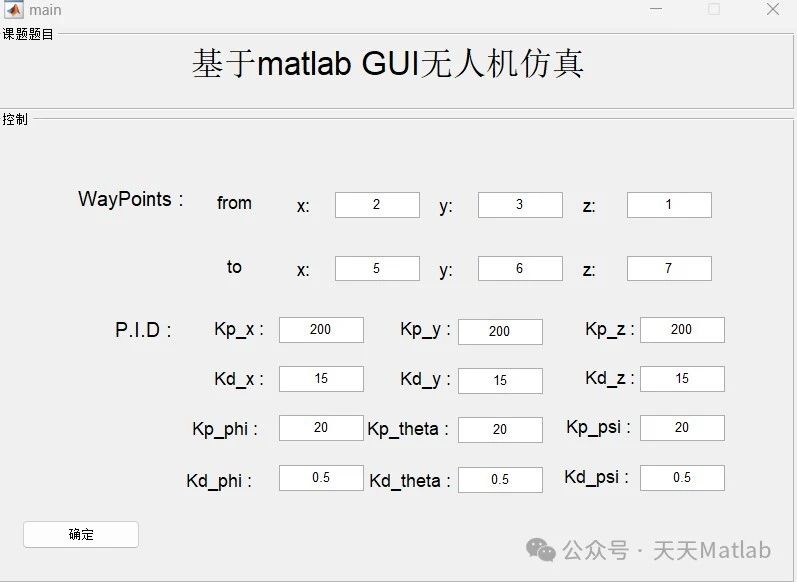

为了方便用户理解PID控制参数对无人机飞行性能的影响，我们开发了一个用户交互界面。 该界面允许用户实时调整K_p和K_d参数，并观察参数变化对无人机飞行轨迹和姿态的影响。 通过这种直观的方式，用户可以更深入地理解PID控制原理，并掌握PID参数的调节技巧。 例如，用户可以尝试增加K_p值，观察无人机响应速度的变化；或者增加K_d值，观察系统稳定性的变化。 这种交互式学习方式，相比于单纯的理论学习，能够更有效地提高用户的理解和掌握程度。 用户界面还提供实时数据显示功能，例如无人机的姿态角、速度、位置等信息，这些信息可以帮助用户更好地分析无人机的飞行状态，并进行参数调整。

四、 结论与展望

本研究利用SOLIDWORKS和MATLAB平台，对无人机的结构和巡航控制进行了仿真研究。 研究结果表明，基于SOLIDWORKS的精确建模和基于MATLAB的SimMechanics仿真能够有效地模拟无人机的动力学行为，而PD控制算法能够较好地实现无人机的巡航控制。 用户交互界面的设计进一步提高了仿真系统的实用性和可理解性。

未来研究可以进一步扩展到以下几个方面： 首先，可以考虑更复杂的控制算法，例如基于模型预测控制(MPC)或自适应控制等；其次，可以引入更复杂的干扰模型，例如风力干扰和传感器噪声；最后，可以对无人机进行多旋翼的仿真，并将仿真结果与实际飞行数据进行对比验证，以进一步提高仿真模型的精度和可靠性。 总之，本研究为无人机仿真研究提供了一个良好的基础，并为未来的研究提供了方向。

📣 部分代码

        endRow   = startRow + size(continuousCon,1) - 1;

        colStart = colEnd + 1;

        colEnd   = colStart + size(continuousCon,2) - 1;

        A(startRow:endRow,colStart:colEnd) = continuousCon;

        colEnd = multFact * iCon;

    end



    allCoeffs = A\b;



else

    if(t > traj_time(end))

        desired_state.pos = waypoints0(end,:)';

        desired_state.vel = zeros(3,1);

        desired_state.acc = zeros(3,1);

    else

        t_index = find(traj_time <= t,1,'last');



        if(t == 0)

            desired_state.pos = waypoints0(1,:)';

            desired_state.vel = zeros(3,1);

            desired_state.acc = zeros(3,1);

        else

            if(t_index > 1)

                t = t - traj_time(t_index);

            end



            scale = t / time;



            coeffs = allCoeffs(((t_index-1)*multFact + 1): (t_index*8), :);

            desired_state.pos = ([1, scale, scale^2, scale^3, scale^4, scale^5, scale^6, scale^7] * coeffs)';

            desired_state.vel = ([0, 1, 2*scale, 3*scale^2, 4*scale^3, 5*scale^4, 6*scale^5, 7*scale^6] * coeffs)';

            desired_state.acc = ([0, 0, 2, 6*scale, 12*scale^2, 20*scale^3, 30*scale^4, 42*scale^5] * coeffs)';

        end

    end

    desired_state.yaw = 0;

    desired_state.yawdot = 0;

end

%

%% Fill in your code here

% desired_state.pos = zeros(3,1);

% desired_state.vel = zeros(3,1);

% desired_state.acc = zeros(3,1);

% desired_state.yaw = 0;

end

⛳️ 运行结果
