🔥 内容介绍

随着能源危机和环境污染日益加剧，传统电力系统正面临着严峻的挑战。分布式能源（Distributed Generation, DG）技术和微电网（Microgrid, MG）的兴起为解决这些问题提供了新的思路。微电网作为一种小型化的电力系统，通常由多种DG单元、储能装置和负荷组成，可以独立运行或与主电网并网运行。冷热电联供（Combined Cooling, Heating and Power, CCHP）系统作为一种高效的能源利用方式，能够同时满足用户的电力、热力和冷力需求，在微电网中具有广阔的应用前景。然而，如何优化CCHP型微电网的运行调度，实现经济性和环境效益的双重提升，仍然是当前研究的重要课题。本文将探讨基于多目标灰狼算法（Multi-Objective Grey Wolf Optimizer, MOGWO）的CCHP型微电网低碳经济调度策略。

一、 CCHP型微电网的优化调度模型构建

CCHP型微电网的优化调度旨在确定各DG单元的出力以及储能装置的充放电策略，以满足用户的负荷需求，并尽可能地降低运行成本和环境排放。一个有效的优化调度模型需要考虑以下几个关键因素：

目标函数: 优化目标是多目标优化的核心。在CCHP型微电网中，通常需要同时考虑经济性和环境效益。经济性目标通常包括运行成本最小化，例如燃料成本、维护成本和交易成本。环境效益目标通常包括碳排放量最小化，可以通过对各DG单元的碳排放因子进行建模来实现。因此，目标函数可以表示为：
ini

min F = w1 * F_cost + w2 * F_emission

其中，F_cost代表运行成本，F_emission代表碳排放量，w1和w2分别代表经济性和环境效益的权重系数，且w1 + w2 = 1。通过调整权重系数，可以根据实际需求调整经济性和环境效益的优先级。
约束条件: 约束条件是保证微电网安全可靠运行的关键。主要包括以下几类：
- 电力平衡约束:
  保证电力供需平衡，即各DG单元的出力之和加上储能装置的充放电功率等于负荷需求。
- 热力平衡约束:
  保证热力供需平衡，即CHP单元和辅助锅炉的供热量之和加上储热装置的充放热量等于热负荷需求。
- 冷力平衡约束:
  保证冷力供需平衡，即吸收式制冷机（Absorption Chiller, AC）的供冷量加上冷储能装置的充放冷量等于冷负荷需求。
- 设备容量约束:
  各DG单元、储能装置和换热器的出力均应在其额定容量范围内。
- 储能装置充放电速率约束:
  储能装置的充放电功率应在其最大充放电功率范围内。
- 设备运行约束:
  例如CHP单元的出力上下限，以及启停约束等。
设备模型: 对微电网中的各主要设备进行精确建模至关重要。例如：
- CHP单元模型:
  描述输入燃料量与输出电功率和热功率之间的关系，通常采用多项式函数进行拟合。
- 燃气轮机/内燃机模型:
  描述燃料消耗量与电功率输出之间的关系，以及相应的碳排放模型。
- 光伏/风力发电模型:
  基于历史数据和气象预报数据，预测光伏和风力发电的输出功率。
- 储能装置模型:
  描述储能装置的充放电特性，包括充放电效率、容量衰减等。

二、基于多目标灰狼算法的求解策略

多目标灰狼算法（MOGWO）是一种基于灰狼社会等级结构的元启发式算法，适用于求解复杂的多目标优化问题。其核心思想是模拟灰狼的捕食行为，通过不断迭代更新狼群的位置，最终找到Pareto最优解集。MOGWO具有以下优点：

全局搜索能力强:
灰狼算法具有较强的全局搜索能力，能够有效避免陷入局部最优解。
收敛速度快:
通过模拟灰狼的社会等级结构和捕食行为，MOGWO能够快速收敛到Pareto最优解集。
算法参数少:
MOGWO的参数较少，易于调节和应用。

将MOGWO应用于CCHP型微电网的低碳经济调度问题，需要进行以下步骤：

编码: 将各DG单元的出力和储能装置的充放电功率编码为灰狼个体的位置。
初始化: 随机生成一定数量的灰狼个体，构成初始狼群。
计算目标函数值: 对于每个灰狼个体，计算其对应的运行成本和碳排放量，作为目标函数值。
非支配排序: 对狼群中的个体进行非支配排序，将个体划分为不同的Pareto等级。
拥挤度计算: 计算每个个体的拥挤度，用于维护解集的多样性。
精英选择: 选择Pareto等级最高的个体作为α狼，然后依次选择β狼和δ狼。
位置更新: 根据α、β和δ狼的位置，更新剩余个体的位置。位置更新公式如下：
scss

D = abs(C * Xp(t) - X(t)) X1 = Xp(t) - A1 * D D = abs(C * Xβ(t) - X(t)) X2 = Xβ(t) - A2 * D D = abs(C * Xδ(t) - X(t)) X3 = Xδ(t) - A3 * D X(t+1) = (X1 + X2 + X3) / 3

其中，X(t)代表当前个体的位置，Xp(t)、Xβ(t)和Xδ(t)分别代表α、β和δ狼的位置，A和C是系数向量，t代表迭代次数。
越界处理: 对更新后的个体位置进行越界处理，使其满足设备容量约束等约束条件。
更新Pareto最优解集: 将当前狼群中的非支配解与Pareto最优解集中的解进行比较，更新Pareto最优解集。
迭代终止判断: 判断是否达到最大迭代次数或满足其他终止条件，若满足则输出Pareto最优解集，否则返回步骤3。

通过上述步骤，MOGWO能够找到一组Pareto最优解，为决策者提供多样化的运行调度方案，以便根据实际需求进行选择。

三、算法改进与优化方向

为了进一步提高MOGWO算法的性能，可以考虑以下改进和优化方向：

自适应参数调整:
MOGWO算法中的参数，如A和C的调整策略，会影响算法的收敛速度和全局搜索能力。可以采用自适应参数调整策略，根据迭代过程中的种群状态动态调整参数，以提高算法的性能。
混合优化策略:
可以将MOGWO算法与其他优化算法相结合，例如粒子群算法（Particle Swarm Optimization, PSO）或差分进化算法（Differential Evolution, DE），利用不同算法的优势，提高算法的搜索能力。
约束处理技术:
对于复杂的约束条件，可以采用更有效的约束处理技术，例如罚函数法或可行域法，以提高算法的可行性。
考虑需求响应:
将需求响应（Demand Response, DR）机制纳入优化调度模型，通过激励用户调整用电行为，进一步降低运行成本和碳排放量。

四、仿真实验与结果分析

为了验证基于MOGWO算法的CCHP型微电网低碳经济调度策略的有效性，可以构建一个包含CHP单元、燃气轮机、光伏、风力发电、储能装置和冷热电负荷的典型微电网系统，并利用MATLAB等软件进行仿真实验。通过比较不同调度策略下的运行成本和碳排放量，可以评估MOGWO算法的性能。实验结果可以从以下几个方面进行分析：

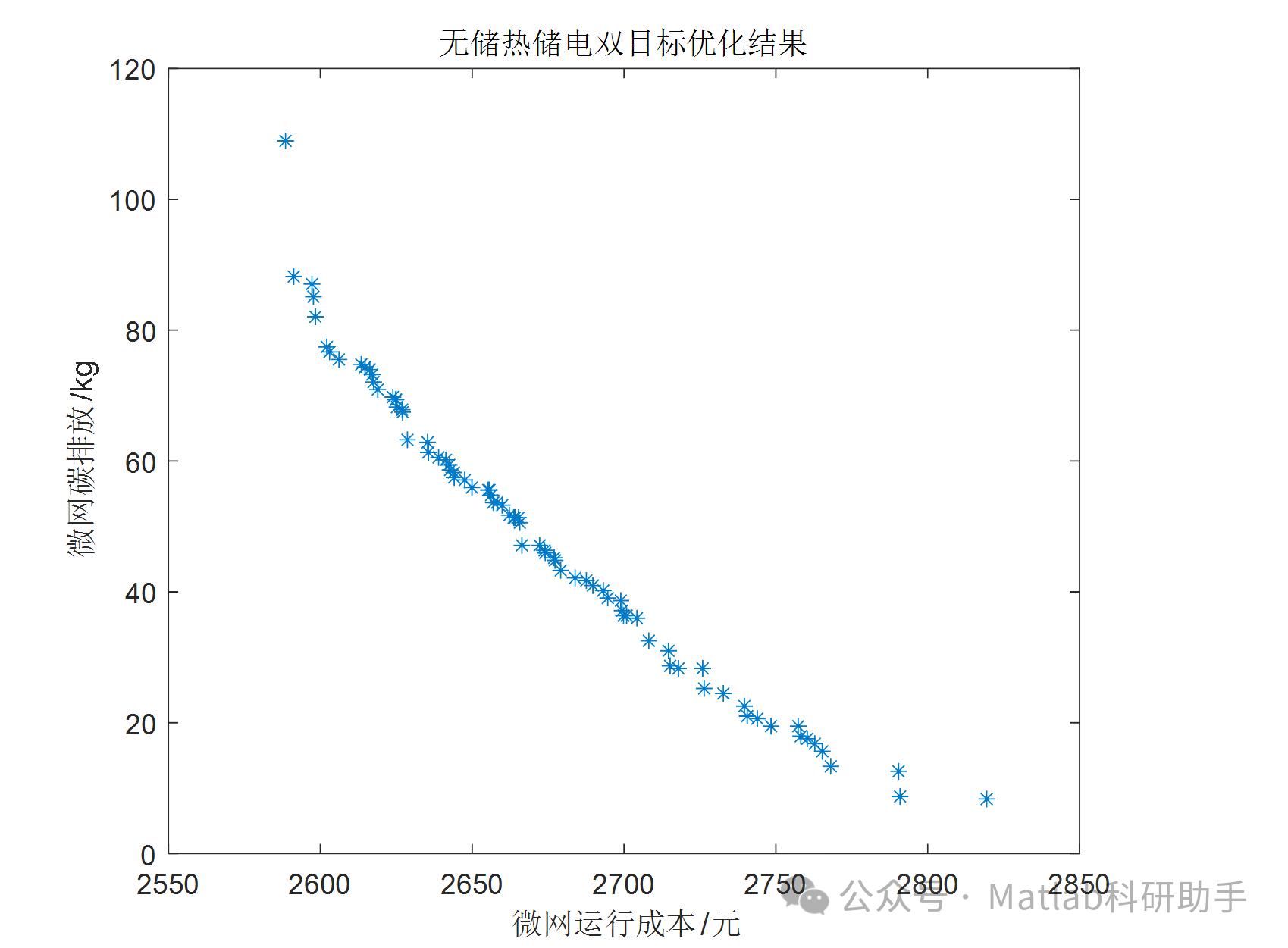

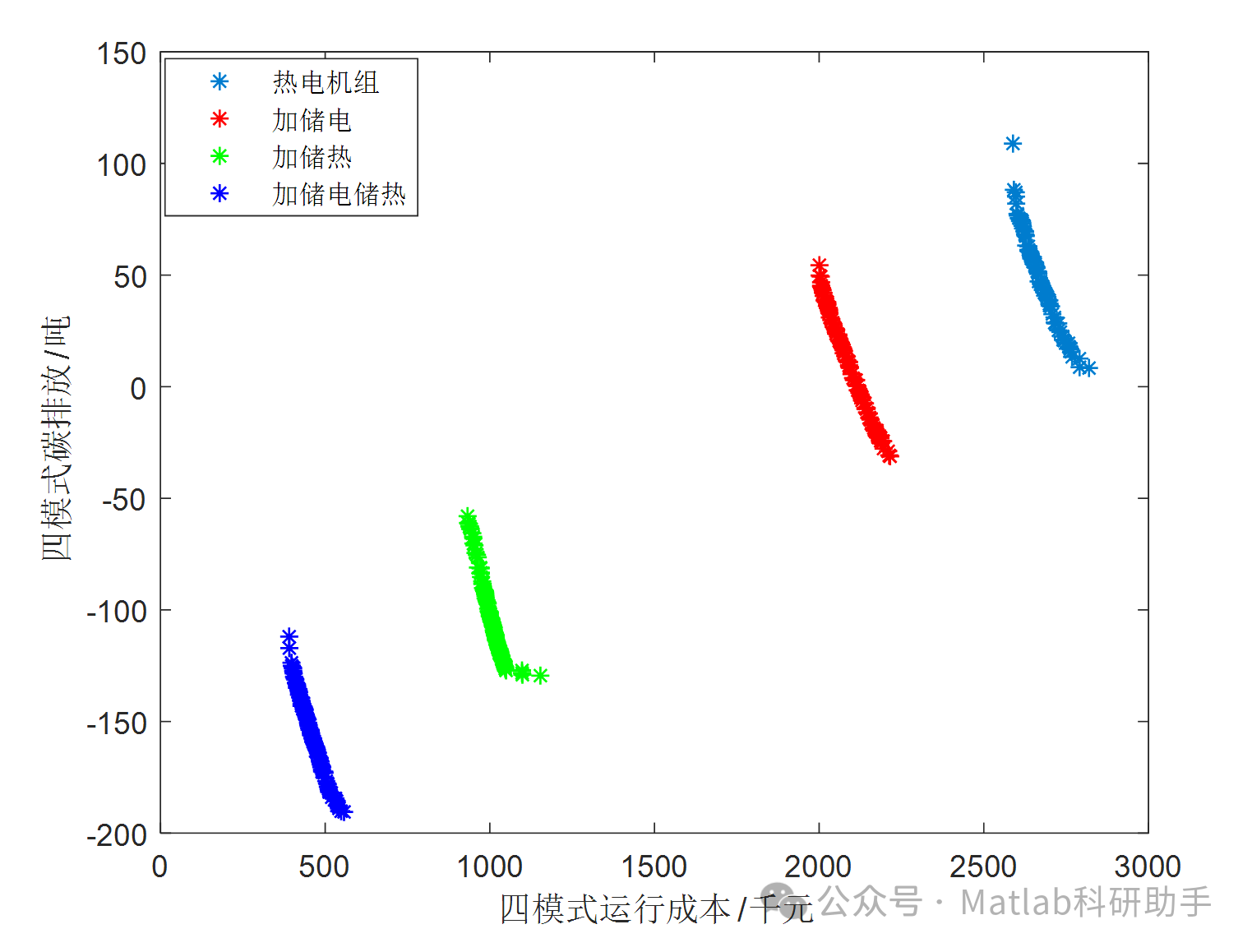

Pareto最优解集分析:
分析Pareto最优解集的分布情况，以及各目标函数值之间的关系。

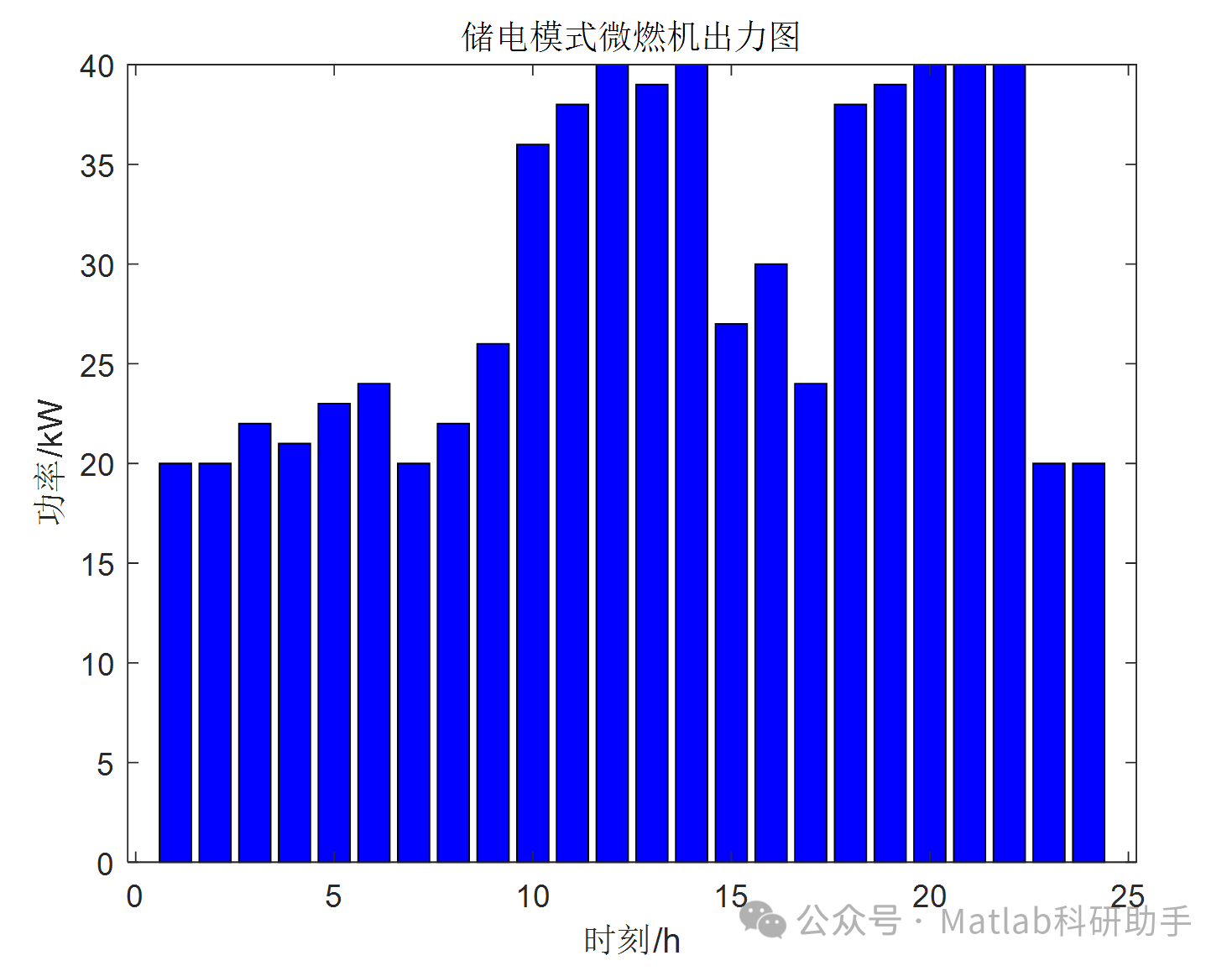

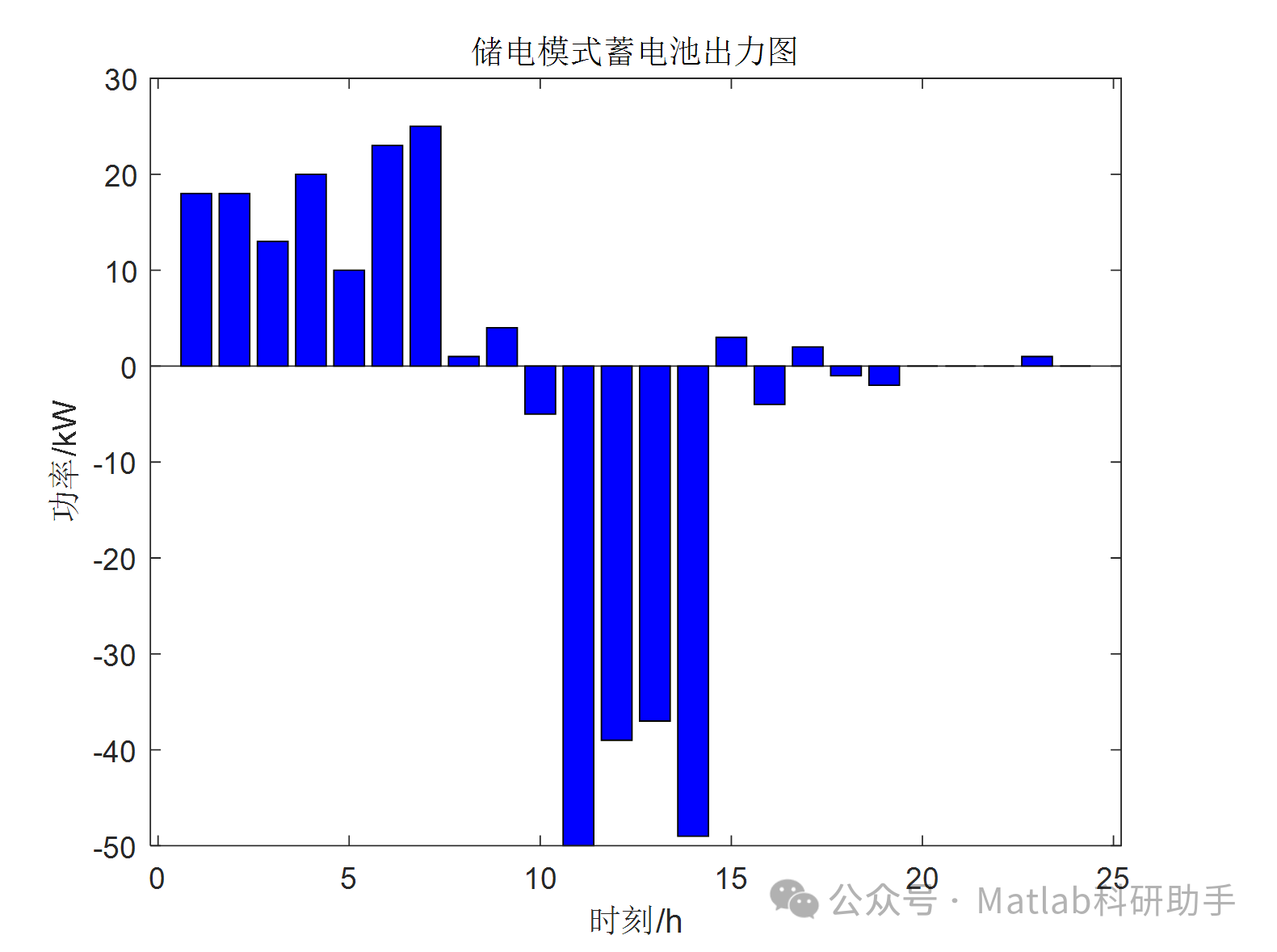

DG单元出力分析:
分析各DG单元的出力情况，以及储能装置的充放电策略。
成本分析:
分析运行成本的构成，以及不同DG单元的燃料成本贡献。
碳排放分析:
分析碳排放量的构成，以及不同DG单元的碳排放贡献。
与其他算法的比较:
将MOGWO算法与其他优化算法（例如遗传算法GA、粒子群算法PSO）进行比较，分析MOGWO算法的优势。

五、结论与展望

本文探讨了基于多目标灰狼算法的CCHP型微电网低碳经济调度策略，并构建了相应的优化调度模型。该模型能够同时考虑经济性和环境效益，并通过MOGWO算法求解Pareto最优解集，为决策者提供多样化的运行调度方案。未来的研究方向包括：

考虑不确定性因素:
微电网的运行受到多种不确定性因素的影响，例如光伏和风力发电的波动性，以及负荷需求的随机性。需要将这些不确定性因素纳入优化调度模型，并采用鲁棒优化或随机优化等方法进行求解。
考虑多微电网互联:
随着微电网的普及，多个微电网互联运行将成为一种趋势。需要研究多微电网互联的协调控制策略，以实现更高的能源利用效率和系统可靠性。
应用智能电网技术:
智能电网技术的应用，例如智能计量、高级配电自动化和实时监控系统，能够为微电网的优化调度提供更精确的数据支持和控制手段。
