统一功率流控制器(UPFC)作为一种先进的柔性交流输电系统(FACTS)装置，能够灵活地控制输电线的功率潮流，提高电力系统的稳定性、经济性和输电能力，在现代电力系统中发挥着越来越重要的作用。基于电压源换流器(VSC)的UPFC因其控制灵活、动态响应快等优点，已成为UPFC技术发展的主流方向。而在VSC的选择上，三电平中性点钳位型(NPC)换流器因其独特的优势，在基于VSC的UPFC应用中具有显著的潜力。本文将深入探讨三电平NPC换流器在基于VSC的UPFC应用中的研究现状、优势、面临的挑战以及未来的发展趋势。

一、基于VSC的UPFC的基本原理与优势

传统的UPFC主要基于可控电抗器和串联电容器实现功率潮流控制，存在响应速度慢、控制范围有限等缺点。基于VSC的UPFC则采用两个并联的VSC，通过控制其输出电压的幅值和相位，独立地调节输电线的有功功率和无功功率潮流。具体而言，串联VSC注入一个与线路电压同频率的可控电压，改变线路的电压幅值和相位，从而控制线路的有功功率潮流；并联VSC则提供或吸收无功功率，控制线路的电压幅值，进而控制线路的无功功率潮流。

基于VSC的UPFC相比于传统的UPFC，具有以下显著优势：

控制灵活性高：
VSC可以通过控制其输出电压的幅值和相位，独立地调节线路的有功功率和无功功率潮流，实现更加精细的功率潮流控制。
动态响应速度快：
VSC的开关频率较高，能够实现快速的动态响应，更好地抑制电力系统的波动，提高系统的稳定性。
谐波含量低：
通过采用多电平技术和脉宽调制(PWM)策略，VSC的输出电压波形接近正弦波，谐波含量较低，对电力系统的影响较小。
独立控制有功功率和无功功率：
传统UPFC的有功和无功功率控制存在一定程度的耦合，而VSC-UPFC可以实现有功和无功功率的独立控制，提高控制精度。

二、三电平NPC换流器的优势与适用性

三电平NPC换流器是一种应用广泛的多电平换流器，其主要特点是每个桥臂都包含了多个功率开关器件，可以将直流电压分成三个电平输出，分别是+Vdc/2，0，-Vdc/2。相比于传统的二电平换流器，三电平NPC换流器在基于VSC的UPFC应用中具有以下优势：

开关器件承受电压降低：
在相同的直流电压下，三电平NPC换流器的开关器件承受的电压只有二电平换流器的一半，降低了器件的电压应力，可以选择耐压较低、导通电阻较小的开关器件，从而提高效率和降低成本。
输出电压谐波含量降低：
由于三电平NPC换流器可以产生更多的电压电平，其输出电压波形更加接近正弦波，谐波含量更低，减少了对电力系统的干扰。
dv/dt降低：
三电平NPC换流器的电压变化率dv/dt较低，减少了对电机绝缘的冲击，延长了设备的使用寿命。
易于模块化：
三电平NPC换流器的模块化设计较为容易，方便系统的扩展和维护。

正是由于上述优势，三电平NPC换流器在基于VSC的UPFC应用中展现出良好的适用性。其在以下几个方面尤为突出：

高压大容量应用：
三电平NPC换流器更适合于高压大容量的电力系统应用，可以满足UPFC对功率等级的需求。
对谐波要求高的场合：
在对谐波要求较高的场合，例如敏感负载供电系统，三电平NPC换流器可以提供更优质的电能质量。
长距离输电线路：
在长距离输电线路中，三电平NPC换流器可以有效地控制功率潮流，提高输电效率，降低损耗。

三、三电平NPC换流器在UPFC应用中面临的挑战

虽然三电平NPC换流器在UPFC应用中具有诸多优势，但同时也面临着一些技术挑战：

中点电位平衡问题：
三电平NPC换流器的一个关键问题是中点电位的平衡。由于开关器件的非理想特性以及负载的不对称性，中点电位可能会发生偏移，导致电压分配不均，严重时甚至会损坏开关器件。因此，需要采用有效的控制策略来维持中点电位的平衡。
控制复杂性增加：
相比于二电平换流器，三电平NPC换流器的开关状态更多，控制算法更加复杂，需要更强大的计算能力和更精密的控制策略。
器件数量增多：
三电平NPC换流器需要更多的功率开关器件、二极管和电容，导致成本增加，可靠性降低。
PWM策略的优化：
需要针对三电平NPC换流器的特点，设计优化的PWM策略，以降低开关损耗、提高效率。
并联运行控制策略：
在大容量UPFC应用中，可能需要采用多个换流器并联运行，如何实现多个换流器之间的功率分配和同步控制是一个重要的挑战。

四、研究现状与未来发展趋势

目前，国内外对三电平NPC换流器在UPFC应用中的研究主要集中在以下几个方面：

中点电位平衡控制策略：
针对中点电位平衡问题，研究人员提出了多种控制策略，例如基于空间矢量调制(SVM)的控制策略、基于冗余开关状态的控制策略、基于附加电路的控制策略等。
新型PWM策略：
为了降低开关损耗和提高效率，研究人员提出了多种新型PWM策略，例如选择性谐波消除(SHE) PWM、优化空间矢量调制(OVSVM)等。
容错控制策略：
为了提高系统的可靠性，研究人员提出了多种容错控制策略，能够在某些开关器件发生故障时，保证系统的正常运行。
基于人工智能的控制策略：
利用人工智能技术，例如模糊逻辑控制、神经网络控制等，可以实现更加智能化的功率潮流控制，提高系统的性能。

展望未来，三电平NPC换流器在基于VSC的UPFC应用中将呈现以下发展趋势：

更高的功率等级：
随着电力系统对UPFC的需求不断增加，三电平NPC换流器将会朝着更高的功率等级发展，以满足大型电力系统的需要。
更高的效率：
为了降低损耗、提高系统的经济性，三电平NPC换流器将会朝着更高的效率方向发展，例如采用新型半导体器件，优化开关策略等。
更高的可靠性：
为了保证电力系统的稳定运行，三电平NPC换流器将会朝着更高的可靠性方向发展，例如采用冗余设计，增强容错能力等。
更智能化的控制：
人工智能技术将会被更加广泛地应用于三电平NPC换流器的控制中，实现更加智能化的功率潮流控制，提高系统的性能。
模块化和标准化：
为了降低成本、方便维护，三电平NPC换流器将会朝着模块化和标准化的方向发展。

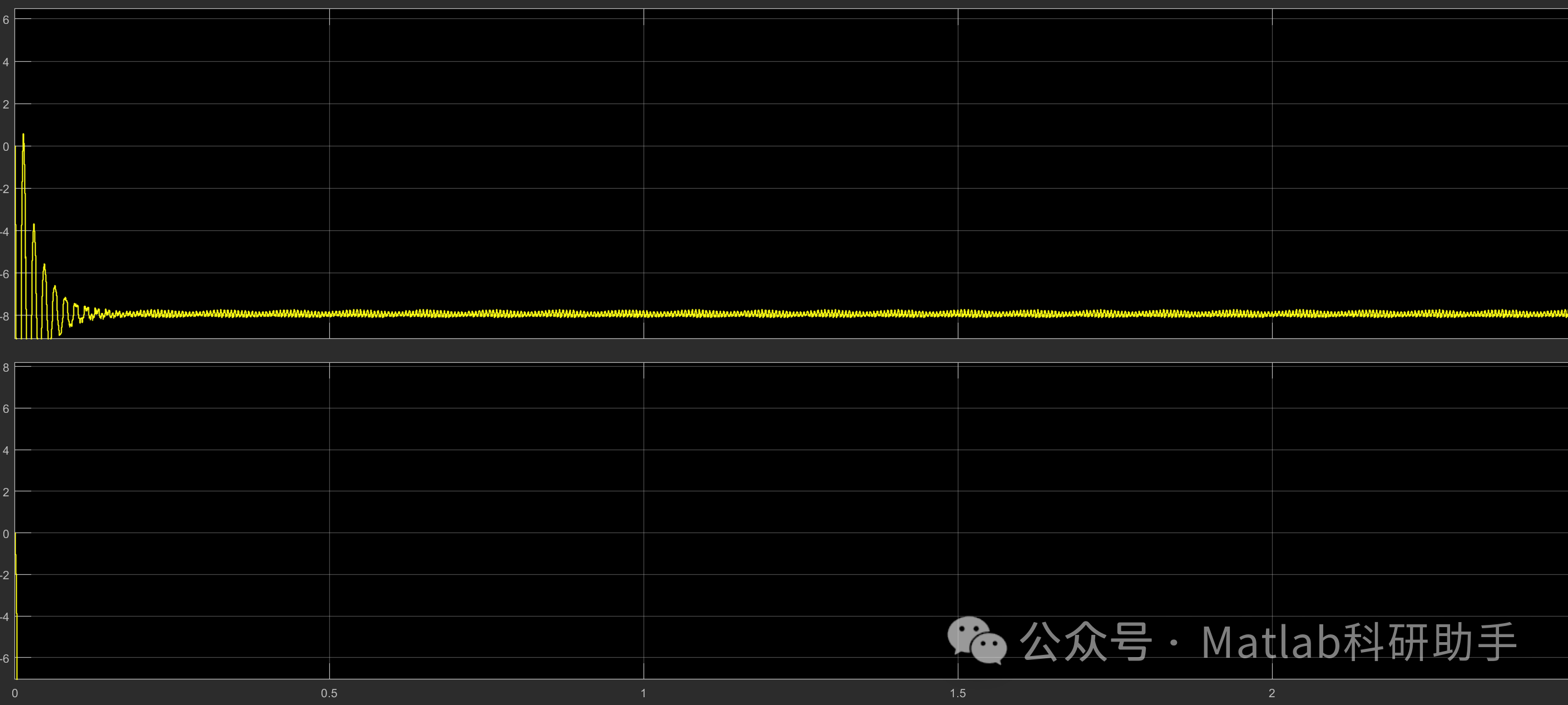

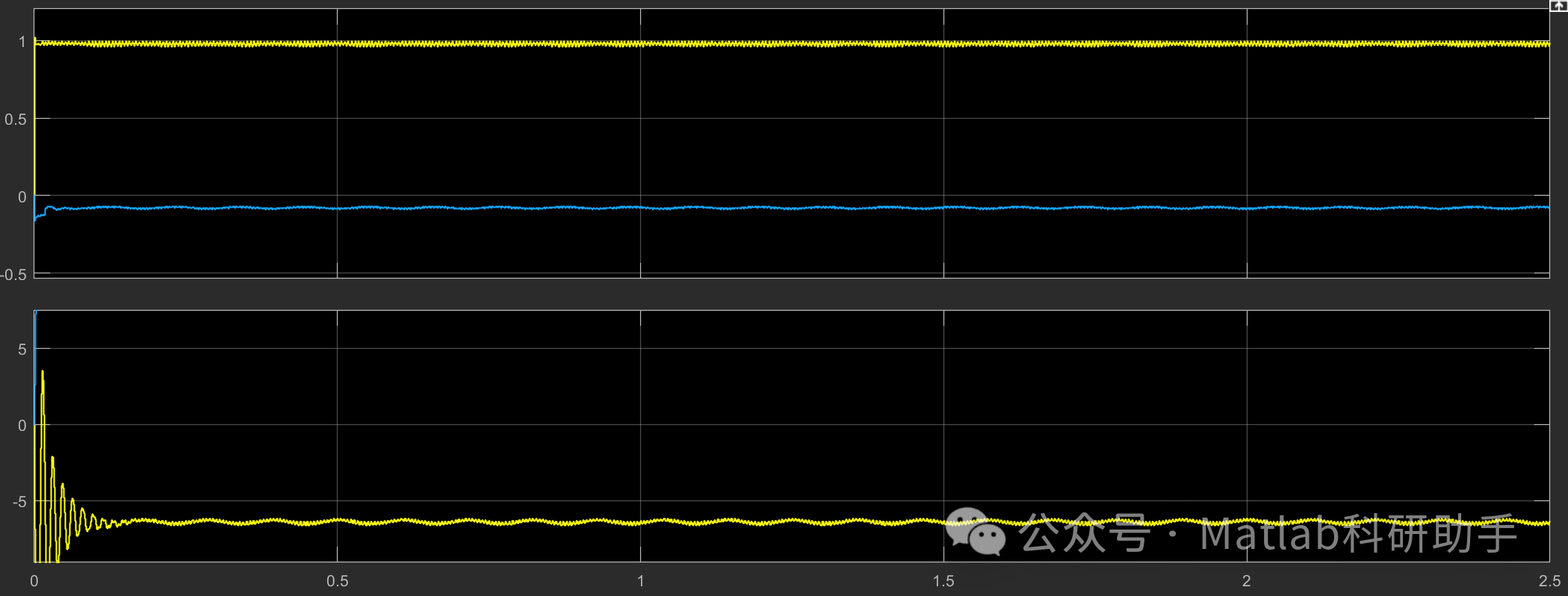

五、结论

三电平NPC换流器作为一种先进的多电平换流器，在基于VSC的UPFC应用中具有显著的优势，可以有效地控制电力系统的功率潮流，提高系统的稳定性、经济性和输电能力。尽管面临一些技术挑战，但随着研究的深入和技术的进步，三电平NPC换流器将在未来的UPFC应用中发挥更加重要的作用，为现代电力系统的发展做出更大的贡献。未来的研究方向应集中于中点电位平衡控制、新型PWM策略、容错控制策略以及基于人工智能的智能控制等方面，以充分发挥三电平NPC换流器在UPFC应用中的潜力。
