🔥 内容介绍

光波导是现代光学和光子学领域的核心元件，其功能是引导光波在特定路径上传输。理解和设计光波导的关键在于求解其支持的模式，这些模式决定了光波导的传输特性，例如传输损耗、色散和模式场分布等。本文将深入探讨光波导模式的求解方法，并提供基于Matlab的数值计算代码，以实现对常见光波导结构的模式分析。

一、光波导模式的理论基础

光波导中的光传播可以用麦克斯韦方程组描述。对于均匀、各向同性的介质，麦克斯韦方程组可以简化为亥姆霍兹方程：

∇²E + k₀²n²E = 0

其中，E是电场矢量，k₀是真空中的波数 (k₀ = 2π/λ，λ为波长)，n是介质的折射率。对于光波导结构，折射率n是空间坐标的函数，n = n(x, y)。求解该方程，得到满足边界条件的电场分布，即为光波导的模式。

根据光波导的结构对称性，模式可以分为横电(TE)模式和横磁(TM)模式，以及混合模式。对于平面波导，我们可以利用分离变量法求解亥姆霍兹方程，得到解析解。然而，对于大多数实际的光波导结构，例如条形波导、光纤等，由于折射率分布的复杂性，无法得到解析解，需要采用数值方法进行求解。

二、数值求解方法

常用的数值方法包括有限元法(FEM)、有限差分法(FDM)和传输矩阵法(TMM)等。本文将重点介绍基于有限元法的模式求解，因为它具有较高的精度和适应性，能够处理各种复杂的波导结构。

有限元法将波导结构划分成许多小的单元，在每个单元内用简单的函数逼近电场分布。通过最小化能量泛函，可以得到一组线性方程组，求解该方程组即可得到光波导的模式及其有效折射率。

具体的步骤如下：

网格剖分: 将光波导的横截面划分成三角形或四边形网格。网格的密度会影响计算精度和效率，需要根据波导尺寸和模式阶数进行选择。
单元分析: 在每个单元内选择基函数，例如线性或二次函数，并计算单元刚度矩阵和载荷向量。
全局组装: 将所有单元的刚度矩阵和载荷向量组装成全局矩阵。
特征值求解: 求解全局矩阵的特征值和特征向量，特征值对应于有效折射率，特征向量对应于模式场分布。
后处理: 对求解结果进行后处理，例如计算模式有效面积、模式功率等参数。

三、Matlab代码实现

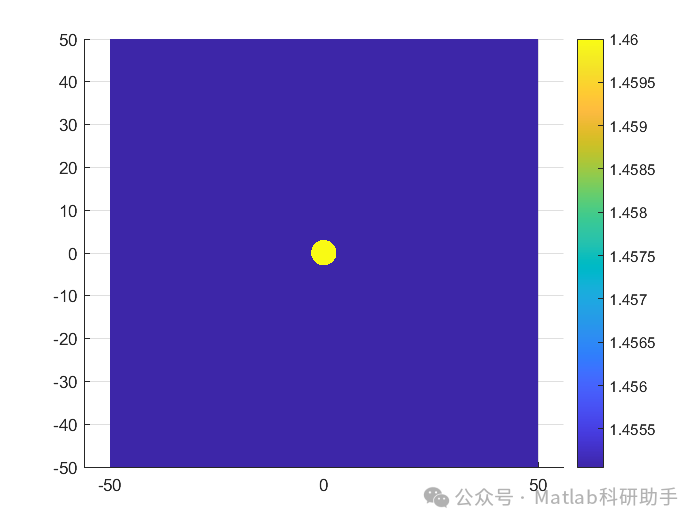

figure; imagesc(x(1,:), y(:,1), n); colorbar; title('折射率分布'); figure; imagesc(x(1,:), y(:,1), abs(E)); % E 为计算得到的电场分布 colorbar; title('模式场分布');

这段代码只给出了一个框架，实际应用中需要使用成熟的有限元工具箱，例如COMSOL或ANSYS，或者利用Matlab的Partial Differential Equation Toolbox进行更精确的求解。

四、结论

本文简要介绍了光波导模式求解的理论基础和数值方法，并给出了一个基于Matlab的简化代码示例。实际的光波导模式求解需要更复杂的算法和更强大的计算资源。随着光子集成电路技术的不断发展，高效准确的光波导模式求解器将发挥越来越重要的作用。未来的研究方向包括开发更高效的数值算法、处理更复杂的波导结构以及对模式特性进行更深入的研究。希望本文能够为读者理解光波导模式求解提供一些帮助。
