🔥 内容介绍

直流微电网作为一种新兴的电力系统形式，在分布式能源接入、储能利用以及负荷灵活控制等方面展现出巨大的潜力。潮流计算作为电力系统分析的基础，对于直流微电网的规划、运行和控制至关重要。本文深入探讨了基于牛顿-拉夫逊（Newton-Raphson）方法的直流微电网潮流计算，详细阐述了该方法在直流微电网中的应用原理、建模过程、雅可比矩阵构造以及迭代求解步骤。通过对牛顿法的优缺点进行分析，并结合直流微电网的特点，探讨了其在直流微电网潮流计算中的适用性，并对未来的研究方向进行了展望。

引言

随着能源结构的转型和分布式发电技术的快速发展，微电网作为一种灵活、高效的电力系统架构，受到了广泛的关注。相比于传统的交流微电网，直流微电网具有更高的能量传输效率、更好的控制灵活性以及更容易接入可再生能源和储能装置等优势，因此在特定应用场景下（如数据中心、电动汽车充电站、船舶电力系统等）展现出巨大的发展潜力。潮流计算作为电力系统分析的关键组成部分，其目标是在给定网络拓扑、元件参数和节点注入功率的前提下，确定网络中各节点的电压和支路电流分布。准确、可靠的潮流计算结果是直流微电网规划、运行和控制的基础。

传统的交流电力系统潮流计算方法，如高斯-塞德尔法、牛顿-拉夫逊法等，由于其复杂的数学模型和迭代计算过程，在直流微电网中应用时需要进行一定的调整。考虑到直流微电网中电力方程的简单性（通常不需要处理复数运算），牛顿-拉夫逊方法以其收敛速度快、计算精度高的优点，在直流微电网潮流计算中得到了广泛应用。本文将深入探讨基于牛顿-拉夫逊方法的直流微电网潮流计算，重点分析其原理、建模、求解步骤以及适用性，并对未来的研究方向进行展望。

直流微电网潮流计算的数学模型

直流微电网潮流计算的数学模型主要基于节点功率平衡方程，其基本原理是：在稳态运行条件下，流入任意节点的功率等于流出该节点的功率。在直流微电网中，节点功率平衡方程可以简洁地表示为：

Pi = Ui * ∑j∈Ni Gij (Ui - Uj) (1)

其中：

Pi 代表节点 i 的注入功率，正值表示注入功率，负值表示输出功率。
Ui 代表节点 i 的电压。
Gij 代表节点 i 和节点 j 之间的电导。
Ni 代表与节点 i 相连的节点集合。

公式 (1) 可以改写为如下形式：

Pi - Ui * ∑j∈Ni Gij (Ui - Uj) = 0 (2)

直流微电网潮流计算的目标是求解满足方程组 (2) 的各节点电压 Ui。由于这是一个非线性方程组，需要采用迭代方法进行求解。

基于牛顿-拉夫逊方法的直流微电网潮流计算

牛顿-拉夫逊方法是一种常用的求解非线性方程组的迭代方法，其基本思想是通过泰勒级数展开将非线性方程组线性化，然后通过迭代求解线性方程组逐步逼近真实解。在直流微电网潮流计算中，牛顿-拉夫逊方法的步骤如下：

初始化：设置各节点电压的初始值，通常取1 pu（标幺值），即 U(0)。同时，设定迭代精度ε和最大迭代次数K。
构造不平衡功率向量: 将公式 (2) 整理成如下形式，定义不平衡功率向量 ΔP：

ΔPi = Pi - Ui * ∑j∈Ni Gij (Ui - Uj) (3)

将所有节点的不平衡功率 ΔPi 组合成向量 ΔP。

构造雅可比矩阵：雅可比矩阵 J 是由不平衡功率向量 ΔP 对节点电压向量 U 的偏导数组成的矩阵，即 J = ∂ΔP/∂U。其元素为：

Jii = ∂ΔPi/∂Ui = - ∑j∈Ni Gij (2Ui - Uj) (4)
Jij = ∂ΔPi/∂Uj = Ui Gij (i≠j) (5)

求解线性方程组：利用牛顿-拉夫逊法的核心思想，将非线性方程组通过泰勒展开线性化，得到如下迭代公式：

J * ΔU = -ΔP (6)

其中，ΔU 代表电压修正向量。求解上述线性方程组得到 ΔU。

更新电压：更新节点电压：

U(k+1) = U(k) + ΔU (7)

其中，k 代表迭代次数。

判断收敛：判断不平衡功率向量 ΔP 的最大元素是否小于给定的迭代精度 ε，或者迭代次数 k 是否达到最大迭代次数 K。如果满足任意一个条件，则迭代结束，否则返回步骤 2。

牛顿-拉夫逊方法在直流微电网潮流计算中的特点分析

牛顿-拉夫逊方法具有以下优点：

收敛速度快：牛顿-拉夫逊方法是二阶收敛方法，其收敛速度远高于一阶收敛的高斯-塞德尔法，因此可以快速得到潮流计算的解。
计算精度高：在迭代过程中，牛顿-拉夫逊方法使用雅可比矩阵修正电压，可以有效提高计算精度。
通用性强：牛顿-拉夫逊方法可以应用于各种结构的直流微电网潮流计算。

然而，牛顿-拉夫逊方法也存在以下不足：

雅可比矩阵计算量大：雅可比矩阵的计算和求逆运算需要较大的计算量，尤其是在节点数较多的情况下。
对初始值敏感：牛顿-拉夫逊方法对初始值有一定的依赖性，如果初始值选择不合适，可能导致迭代不收敛或收敛到错误解。
奇异性问题：当雅可比矩阵奇异时，牛顿-拉夫逊方法可能无法收敛。

直流微电网潮流计算中牛顿法的适用性分析

直流微电网的拓扑结构相对简单，节点数一般较少，因此雅可比矩阵的计算量相对较小，牛顿-拉夫逊方法的高效性可以得到充分发挥。直流微电网中，节点电压通常较为接近，因此初始值选择合适的可能性较高，可以有效避免迭代不收敛的问题。尽管如此，在实际应用中，仍然需要注意以下问题：

奇异性问题：对于某些特殊的直流微电网结构，例如存在零阻抗支路或功率平衡无法满足的情况，雅可比矩阵可能出现奇异，此时需要采取相应的措施，例如引入扰动或采用奇异值分解等方法来解决。
初始值选择：在复杂的直流微电网中，建议选择更接近真实值的初始电压，例如基于先验知识或者采用其他方法获得的近似解。
迭代步长控制：可以通过引入松弛因子或步长调整策略来提高牛顿-拉夫逊方法的鲁棒性。

未来研究展望

虽然基于牛顿-拉夫逊方法的直流微电网潮流计算已经相对成熟，但仍有许多值得进一步研究的方向：

稀疏矩阵技术：对于大规模直流微电网，可以利用稀疏矩阵技术来存储和计算雅可比矩阵，从而提高计算效率。
并行计算：利用并行计算技术可以进一步缩短迭代时间，从而满足实时性要求。
考虑控制策略：在潮流计算中考虑直流微电网的控制策略（如恒压控制、恒流控制），使得潮流计算更加贴合实际运行情况。
计及不确定性的潮流计算：考虑分布式电源和负荷的不确定性，进行概率潮流计算，从而提高直流微电网运行的可靠性。
与其他算法的融合：探索与其他优化算法（如遗传算法、粒子群算法）的融合，以提高潮流计算的效率和精度。
智能潮流计算：利用人工智能技术，如神经网络和深度学习，开发智能化的潮流计算方法。

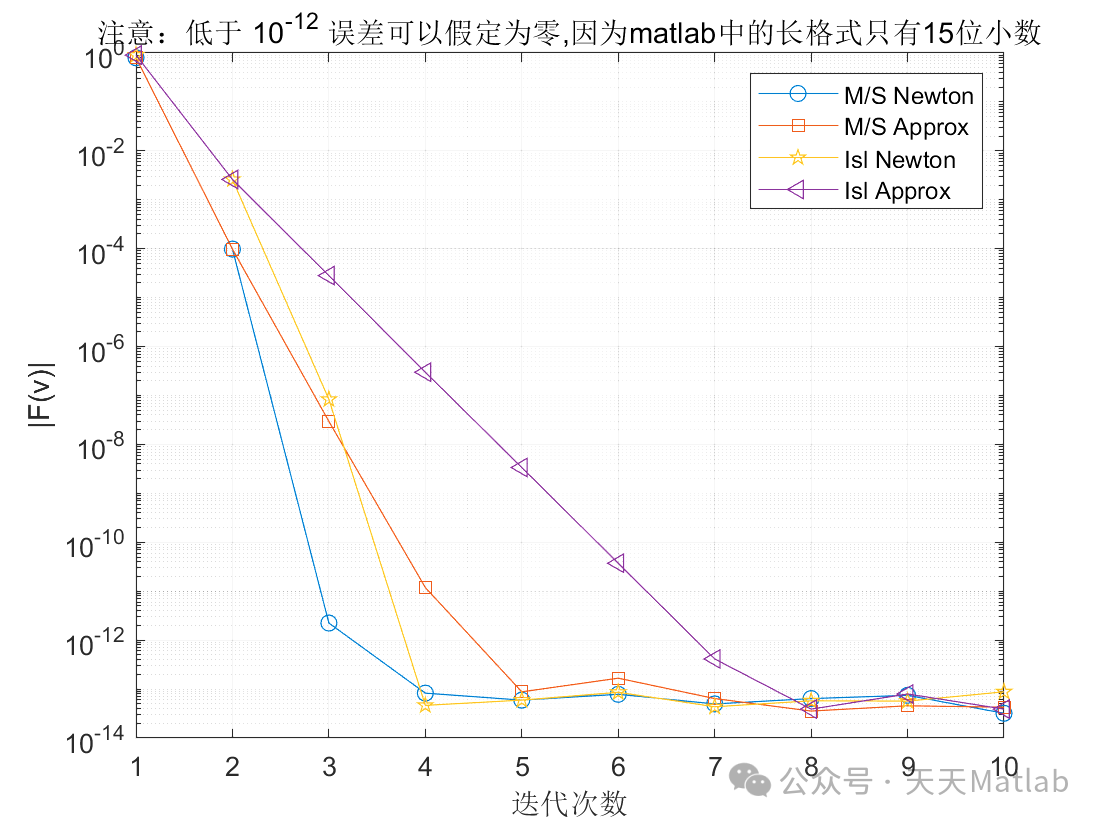

结论

基于牛顿-拉夫逊方法的直流微电网潮流计算是一种高效、可靠的计算方法。该方法以其收敛速度快、计算精度高的优点，在直流微电网的分析和设计中得到了广泛的应用。本文详细阐述了该方法的原理、建模过程和求解步骤，并分析了其在直流微电网中的适用性和局限性。未来，随着直流微电网的进一步发展，基于牛顿-拉夫逊法的潮流计算方法将继续在直流微电网的规划、运行和控制中发挥重要作用。同时，针对复杂直流微电网、考虑不确定因素以及提高计算效率的需求，仍需要不断探索更高效、更可靠的潮流计算方法。
