光学系统是现代科学技术中不可或缺的组成部分，广泛应用于天文观测、生物显微镜、激光加工、光通信等多个领域。然而，理想的光学系统在实际应用中往往存在各种像差，这些像差会导致成像质量下降，影响仪器的性能。因此，对光学系统像差进行精确的分析和校正至关重要。波前像差分析是评估和校正光学系统像差的重要手段之一，而Zernike多项式因其正交性和物理意义的明确性，成为了波前像差分析中一种广泛使用的数学工具。本文将深入探讨基于Zernike多项式的波前像差分析方法，包括Zernike多项式的定义、性质、波前像差的分解、重构，以及其在光学系统像差分析中的应用。

一、Zernike多项式的定义与性质

Zernike多项式是一种定义在单位圆上的完备正交多项式集合。其定义形式为：

𝑍𝑛𝑚(𝜌,𝜃)=𝑅𝑛∣𝑚∣(𝜌)𝑒𝑖𝑚𝜃Znm(ρ,θ)=Rn∣m∣(ρ)eimθ

其中，

𝑛n
和 𝑚m 是非负整数，且满足 𝑛−∣𝑚∣n−∣m∣ 为偶数。 𝑛n 表示径向阶数， 𝑚m 表示角向频率。
𝜌ρ
和 𝜃θ 是极坐标系下的径向距离和角度，取值范围分别为 $0 \le \rho \le 1 和 \0 \le \theta \le 2\pi$。
𝑅𝑛∣𝑚∣(𝜌)Rn∣m∣(ρ)
是径向多项式，其定义为：

𝑅𝑛∣𝑚∣(𝜌)=∑𝑠=0𝑛−∣𝑚∣2(−1)𝑠(𝑛−𝑠)!𝑠!(𝑛+∣𝑚∣2−𝑠)!(𝑛−∣𝑚∣2−𝑠)!𝜌𝑛−2𝑠Rn∣m∣(ρ)=∑s=02n−∣m∣s!(2n+∣m∣−s)!(2n−∣m∣−s)!(−1)s(n−s)!ρn−2s

Zernike多项式具有以下重要性质：

完备性：
在单位圆内，Zernike多项式可以表示任意的连续函数，因此可以用来近似描述任意的波前。
正交性：
Zernike多项式在单位圆上满足正交性，即：

∫01∫02𝜋𝑍𝑛𝑚(𝜌,𝜃)𝑍𝑛′𝑚′(𝜌,𝜃)‾𝜌𝑑𝜌𝑑𝜃=𝜋𝑛+1𝛿𝑛𝑛′𝛿𝑚𝑚′∫01∫02πZnm(ρ,θ)Zn′m′(ρ,θ)ρdρdθ=n+1πδnn′δmm′

其中，𝛿𝑛𝑛′δnn′ 和 𝛿𝑚𝑚′δmm′ 是 Kronecker delta 函数，表示当且仅当 𝑛=𝑛′n=n′ 且 𝑚=𝑚′m=m′ 时，其值为 1，否则为 0。

物理意义明确：
每一项Zernike多项式对应着一种特定的像差类型。例如，𝑍20Z20 对应离焦，𝑍22Z22 和 𝑍2−2Z2−2 对应像散，𝑍31Z31 和 𝑍3−1Z3−1 对应彗差等等。这种特性使得Zernike多项式成为分析和校正光学系统像差的有力工具。

二、波前像差的分解与重构

基于Zernike多项式的波前像差分析的核心思想是将复杂的波前像差分解成一系列Zernike多项式的线性组合。一个波前像差函数 𝑊(𝜌,𝜃)W(ρ,θ) 可以表示为：

𝑊(𝜌,𝜃)=∑𝑛=0∞∑𝑚=−𝑛𝑛𝑎𝑛𝑚𝑍𝑛𝑚(𝜌,𝜃)W(ρ,θ)=∑n=0∞∑m=−nnanmZnm(ρ,θ)

其中，𝑎𝑛𝑚anm 是Zernike系数，表示该项Zernike多项式在波前像差中的权重。由于Zernike多项式的正交性，Zernike系数可以通过积分计算得到：

𝑎𝑛𝑚=𝑛+1𝜋∫01∫02𝜋𝑊(𝜌,𝜃)𝑍𝑛𝑚(𝜌,𝜃)‾𝜌𝑑𝜌𝑑𝜃anm=πn+1∫01∫02πW(ρ,θ)Znm(ρ,θ)ρdρdθ

在实际应用中，由于计算资源的限制，通常只取有限项Zernike多项式来近似表示波前像差。取决于所需精度，可以选择合适的截断阶数。通常情况下，前几项Zernike多项式对应的像差（例如离焦、像散、彗差）对成像质量的影响最为显著，因此在分析和校正过程中往往需要重点关注这些项。

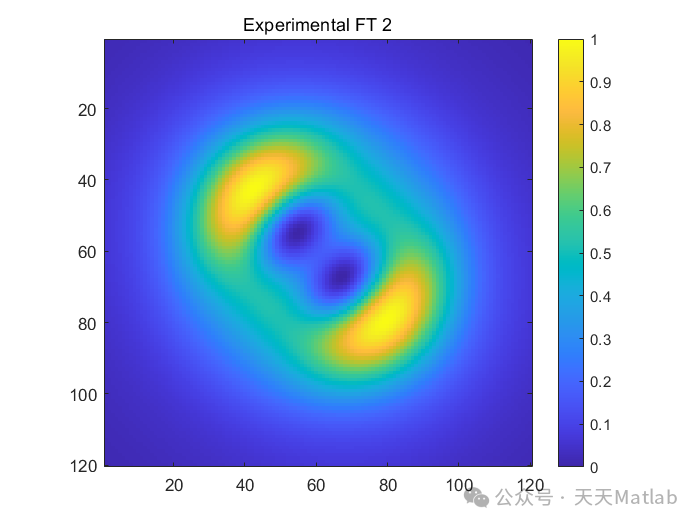

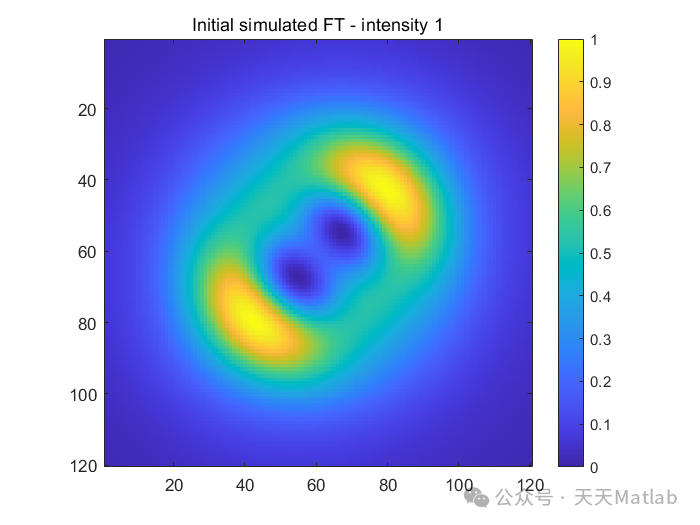

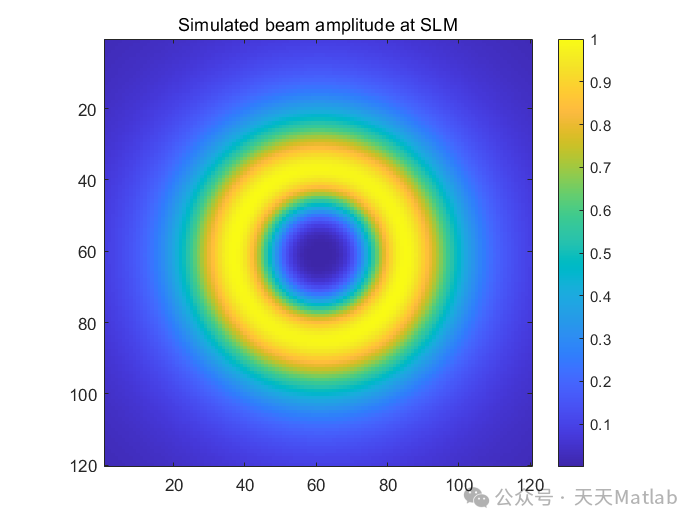

获得了Zernike系数后，就可以利用这些系数来重构波前像差。将有限项Zernike多项式和相应的系数代入上述公式，即可得到近似的波前像差函数。重构的波前像差可以用于评估光学系统的成像质量，诊断像差的来源，并为像差校正提供依据。

三、Zernike多项式在光学系统像差分析中的应用

Zernike多项式在光学系统像差分析中有着广泛的应用，主要体现在以下几个方面：

像差评估：
通过分析Zernike系数，可以定量地评估光学系统的各种像差。例如，通过观察Zernike系数的分布情况，可以判断光学系统是否存在离焦、像散、彗差等问题，并确定其严重程度。此外，还可以利用Zernike系数计算RMS波前误差、Strehl ratio等评价指标，从而全面评估光学系统的成像质量。
像差诊断：
Zernike多项式与具体的像差类型具有明确的对应关系，因此可以利用Zernike系数来诊断像差的来源。例如，如果发现像散项（𝑍22Z22 和 𝑍2−2Z2−2）的系数较大，则可能存在镜片倾斜或表面加工误差等问题。通过分析Zernike系数，可以帮助工程师快速定位光学系统的问题所在，并采取相应的措施进行校正。
像差校正：
Zernike多项式可以作为自适应光学系统中的控制变量。通过控制变形镜的形变，可以主动补偿光学系统中的像差。在这种应用中，通常首先利用波前传感器测量波前像差，然后将测量的波前像差分解成Zernike多项式，再根据Zernike系数计算出所需的变形镜形变，最后控制变形镜进行补偿。这种方法可以有效地提高光学系统的成像质量，使其在各种恶劣环境下都能获得清晰的图像。
光学设计优化：
在光学设计过程中，可以使用Zernike多项式来评价和优化光学系统的性能。例如，可以定义目标函数，将Zernike系数作为设计变量，通过优化算法来调整光学系统的参数，使其具有更小的Zernike系数，从而减少像差，提高成像质量。

四、Zernike多项式分析方法的优势与局限性

Zernike多项式作为一种强大的波前像差分析工具，具有以下优点：

正交性：
Zernike多项式的正交性使得其能够高效地分解波前像差，并且各个系数之间互不影响，方便进行分析和校正。
物理意义明确：
每一项Zernike多项式对应着一种特定的像差类型，使得其在像差诊断和校正方面具有直观的优势。
应用广泛：
Zernike多项式可以应用于各种光学系统，包括透射式、反射式和折反式光学系统。

然而，Zernike多项式也存在一定的局限性：

定义域限制：
Zernike多项式定义在单位圆上，对于非圆形孔径的光学系统，需要进行相应的变换才能应用。
高阶项计算复杂：
随着阶数的增加，Zernike多项式的计算复杂度会显著提高，对计算资源的要求也更高。
边缘效应：
在波前像差存在剧烈变化的情况下，使用Zernike多项式进行近似可能会产生边缘效应，影响分析结果的准确性。

五、结论与展望

基于Zernike多项式的波前像差分析方法是光学系统像差分析中的重要工具。它具有正交性、物理意义明确和应用广泛等优点，能够有效地评估、诊断和校正光学系统的像差。随着计算机技术的不断发展，Zernike多项式分析方法的计算效率和准确性将会不断提高。未来，Zernike多项式有望在自适应光学、计算成像、波前编码等领域发挥更大的作用，推动光学技术的进一步发展。此外，针对Zernike多项式在非圆形孔径、高阶像差分析以及边缘效应等方面的局限性，还需要进一步的研究和改进，以使其能够更好地服务于光学工程领域。例如，可以通过结合其他正交多项式，构建更适用于特定场景的波前描述方法。同时，加强对新型波前传感器和高效计算算法的开发，将有助于提升Zernike多项式分析方法的实用性和普适性。综上所述，基于Zernike多项式的波前像差分析方法在光学领域具有重要的理论价值和应用前景，值得深入研究和推广。
