电池，作为现代社会电子设备和电动汽车的核心能量存储单元，其性能的好坏直接影响着设备的效率、安全性和寿命。而电池的充电状态(State of Charge, SoC)和健康状态(State of Health, SoH)是评估电池性能的关键指标。准确地估计SoC和SoH对于保障电池安全运行，延长电池使用寿命，并优化电池能量管理系统至关重要。由于电池内部复杂的电化学反应和外部环境的干扰，精确估计SoC和SoH一直以来都是一个具有挑战性的课题。近年来，卡尔曼滤波及其变种，尤其是扩展卡尔曼滤波(Extended Kalman Filter, EKF)和无迹卡尔曼滤波(Unscented Kalman Filter, UKF)，被广泛应用于电池状态估计，并取得了显著成果。本文将深入探讨基于EKF和UKF的电池SoC和SoH联合估计方法，分析其原理、优势、局限性，并展望未来的发展趋势。

1. 电池SoC和SoH估计的重要性与挑战

SoC代表电池的剩余电量，是衡量电池电量利用率的关键指标。准确的SoC估计可以帮助用户了解电池的可用容量，避免过度放电导致电池损坏，并提高能源利用效率。SoH则反映电池的健康状况，表明电池的容量衰减和内阻增加程度。SoH的估计对于评估电池的剩余寿命、预测电池的性能衰退趋势以及进行电池维护具有重要意义。

然而，精确估计SoC和SoH面临着诸多挑战：

• 电池内部复杂的电化学反应：

   电池的充放电过程涉及复杂的电化学反应，难以建立完全准确的数学模型。

• 非线性特性：

   电池的电压、电流与SoC和SoH之间存在非线性关系，使得线性滤波方法难以适用。

• 环境温度影响：

   电池的性能受温度的影响显著，环境温度的变化会影响电池的电化学特性。

• 噪声干扰：

   传感器采集的数据不可避免地受到噪声干扰，降低估计精度。

• 在线估计的实时性要求：

   为了实现实时控制和优化，SoC和SoH的估计必须具有较高的计算效率。

• SoC和SoH的关联性：

   SoC和SoH之间存在相互影响，例如电池老化会导致容量衰减，从而影响SoC的计算。

2. 卡尔曼滤波及其变种在电池状态估计中的应用

卡尔曼滤波是一种最优线性递推滤波器，适用于线性高斯系统的状态估计。由于电池模型通常具有非线性特性，因此需要使用扩展卡尔曼滤波(EKF)和无迹卡尔曼滤波(UKF)等非线性卡尔曼滤波方法。

• 扩展卡尔曼滤波(EKF): EKF通过泰勒展开将非线性模型线性化，然后应用标准卡尔曼滤波的更新公式。EKF的优点是计算简单，易于实现，在电池状态估计中应用广泛。然而，EKF存在以下局限性：

  • 线性化误差：

     泰勒展开忽略了高阶项，会导致线性化误差，尤其是在非线性程度较高的系统中。

  • 雅可比矩阵的计算：

     EKF需要计算雅可比矩阵，对于复杂的电池模型而言，计算较为困难。

  • 发散风险：

     由于线性化误差的存在，EKF可能出现发散现象，导致估计结果不准确。

• 无迹卡尔曼滤波(UKF): UKF采用无迹变换(Unscented Transformation, UT)来处理非线性问题。UT变换通过一组Sigma点逼近状态分布，然后将这些Sigma点通过非线性函数进行变换，从而获得变换后的状态分布。UKF的优点是：

  • 精度更高：

     UKF无需线性化模型，避免了线性化误差，能够更准确地描述非线性系统的状态分布。

  • 易于实现：

     UKF无需计算雅可比矩阵，降低了计算复杂度。

  • 鲁棒性更强：

     UKF具有更好的鲁棒性，不易出现发散现象。

3. 基于EKF和UKF的电池SoC和SoH联合估计

SoC和SoH的联合估计，旨在同时估计电池的SoC和SoH，并考虑它们之间的相互影响。常见的联合估计方法是将SoC和SoH作为状态向量的一部分，然后使用EKF或UKF进行状态估计。

3.1 基于EKF的SoC和SoH联合估计

基于EKF的SoC和SoH联合估计通常采用以下步骤：

1. 建立电池模型：

    建立合适的电池模型，例如等效电路模型(Equivalent Circuit Model, ECM)或电化学模型(Electrochemical Model, EEM)。

2. 状态空间方程：

    将SoC和SoH作为状态变量，构建系统的状态空间方程，包括状态方程和观测方程。状态方程描述SoC和SoH随时间的变化规律，观测方程描述电池电压、电流与SoC和SoH之间的关系。

3. EKF迭代更新：

    使用EKF进行迭代更新，包括预测步骤和更新步骤。预测步骤根据状态方程预测下一时刻的状态，更新步骤根据观测方程和测量值更新状态估计值。

4. 参数更新：

    可以采用在线参数辨识方法，例如递归最小二乘法(Recursive Least Squares, RLS)，对电池模型中的参数进行实时更新，以提高估计精度。

3.2 基于UKF的SoC和SoH联合估计

基于UKF的SoC和SoH联合估计与EKF类似，主要区别在于使用UT变换代替泰勒展开进行非线性处理。具体步骤如下：

1. 建立电池模型：

    与EKF相同，需要建立合适的电池模型。

2. 状态空间方程：

    将SoC和SoH作为状态变量，构建系统的状态空间方程。

3. UT变换：

    选择合适的Sigma点生成策略，例如对称采样或Scaled Unscented Transformation (SUT)。

4. UKF迭代更新：

    使用UKF进行迭代更新，包括预测步骤和更新步骤。预测步骤将Sigma点通过非线性状态方程进行变换，更新步骤根据观测方程和测量值更新状态估计值。

5. 参数更新：

    可以采用在线参数辨识方法对电池模型中的参数进行实时更新。

4. EKF和UKF的比较与选择

EKF和UKF都是常用的非线性卡尔曼滤波方法，各自具有优缺点。

• 精度：

   在非线性程度较高的情况下，UKF通常比EKF具有更高的估计精度。

• 计算复杂度：

   EKF计算简单，计算量较小，适合于计算资源有限的系统。UKF需要进行UT变换，计算量相对较大。

• 鲁棒性：

   UKF具有更好的鲁棒性，不易出现发散现象。

• 模型依赖性：

   EKF需要计算雅可比矩阵，对模型的要求较高。UKF无需计算雅可比矩阵，对模型的适应性更强。

在实际应用中，需要根据具体的应用场景和电池模型选择合适的滤波方法。如果电池模型的非线性程度较低，且计算资源有限，可以选择EKF。如果电池模型的非线性程度较高，且对估计精度要求较高，可以选择UKF。

5. 未来发展趋势

电池SoC和SoH联合估计的研究仍然面临诸多挑战，未来的发展趋势主要包括以下几个方面：

• 开发更精确的电池模型：

   进一步研究电池内部的电化学反应机理，建立更精确的电池模型，提高状态估计的精度。

• 改进滤波算法：

   研究新的滤波算法，例如基于深度学习的滤波方法，提高状态估计的鲁棒性和自适应性。

• 考虑温度影响：

   将温度作为状态变量的一部分，进行联合估计，提高状态估计的精度和鲁棒性。

• 利用多源信息融合：

   融合多种传感器信息，例如电压、电流、温度、阻抗等，提高状态估计的精度和可靠性。

• 云端大数据分析：

   利用云端大数据分析，建立更全面的电池模型，优化能量管理策略，并进行电池健康管理。

• 安全性提升：

   进一步提高电池状态估计的安全性，避免因估计误差导致的电池安全问题。

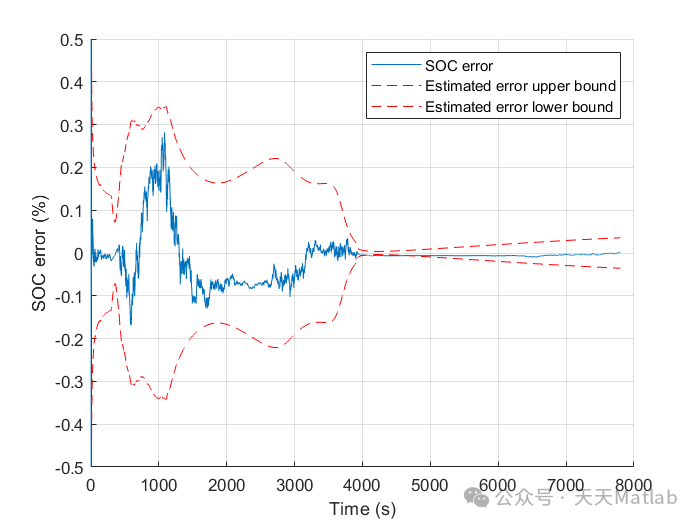

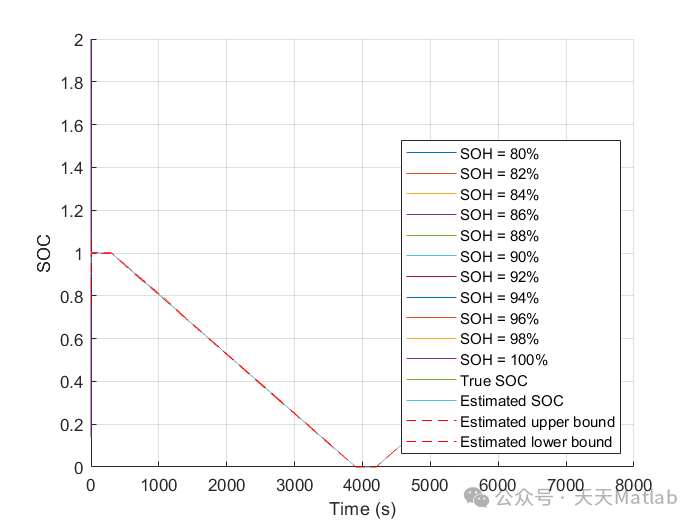

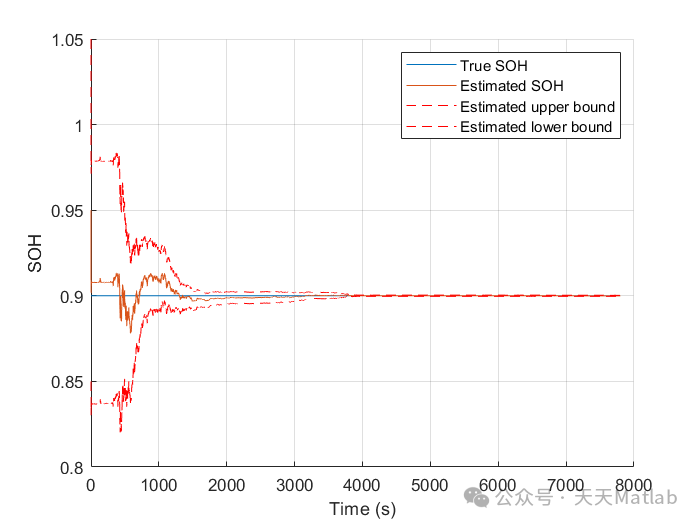

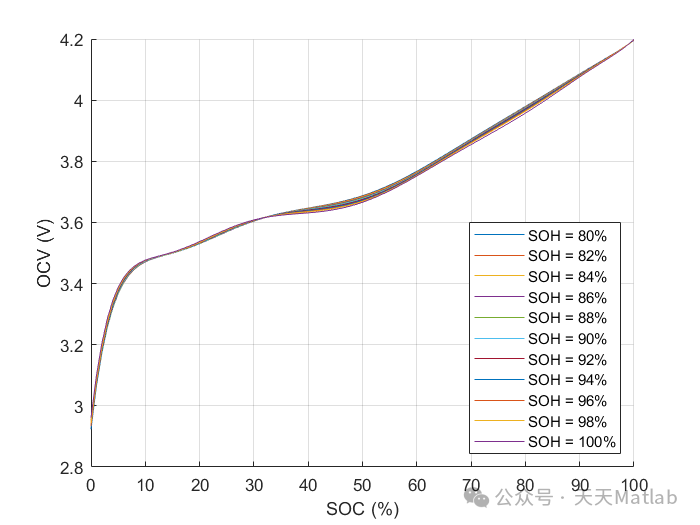

⛳️ 运行结果
