【心电信号】基于IIR和FIR滤波器实现心电图信号去噪附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 心电图 (ECG) 信号是诊断心血管疾病的重要依据，但实际采集过程中往往受到各种噪声的干扰，影响信号质量，进而降低诊断准确率。本文以ECG信号去噪为研究目标，分别基于无限冲激响应 (IIR) 和有限冲激响应 (FIR) 滤波器进行分析，并探讨两者的优劣比较。文章首先介绍了ECG信号的噪声特性及常见噪声类型，随后分别阐述了IIR和FIR滤波器的理论基础及设计方法。最后，通过仿真实验，比较两种滤波器的去噪效果，并给出实验结果分析，为ECG信号去噪提供参考。

关键词: 心电图信号，去噪，IIR滤波器，FIR滤波器，仿真实验

1. 引言

心电图 (Electrocardiogram, ECG) 是一种重要的生物医学信号，它记录了心脏电活动随时间的变化，能够反映心脏的生理功能和病理变化。ECG信号的分析在心血管疾病的诊断、预后评估、治疗效果监测等方面发挥着重要作用。然而，在实际采集过程中，ECG信号往往会受到各种噪声的干扰，例如肌电噪声、基线漂移、电源干扰等。这些噪声的存在会掩盖ECG信号的真实特征，降低诊断的准确性，因此对ECG信号进行去噪处理至关重要。

2. ECG信号噪声分析

ECG信号的噪声主要分为以下几种类型：

• 肌电噪声 (EMG): 由肌肉收缩产生的电信号，频率范围在30-300Hz，通常是ECG信号中最主要的噪声来源。

• 基线漂移: 由患者呼吸、体位变化等因素引起的缓慢变化，频率范围在0.1-1Hz。

• 电源干扰: 由周围环境中的电力设备产生的干扰信号，频率为50Hz或60Hz。

• 随机噪声: 由其他各种随机因素引起的噪声，通常具有较宽的频率范围。

3. IIR和FIR滤波器概述

滤波器是信号处理中常用的一种工具，用于去除信号中不需要的频率成分，从而提取目标信号。常用的滤波器主要分为两类：无限冲激响应 (IIR) 滤波器和有限冲激响应 (FIR) 滤波器。

3.1 IIR滤波器

IIR滤波器是一种递归滤波器，其输出不仅取决于当前输入，还取决于过去的输入和输出。IIR滤波器具有以下特点：

• 优点: 结构简单，计算效率高，滤波效果较好。

• 缺点: 相位响应可能不线性，容易产生振荡，稳定性难以保证。

常用的IIR滤波器设计方法包括Butterworth滤波器、Chebyshev滤波器、椭圆滤波器等。

3.2 FIR滤波器

FIR滤波器是一种非递归滤波器，其输出仅取决于当前输入和过去的输入。FIR滤波器具有以下特点：

• 优点: 相位响应线性，稳定性好，易于实现。

• 缺点: 结构复杂，计算量大，滤波效果相对较差。

常用的FIR滤波器设计方法包括窗口法、频率采样法等。

4. ECG信号去噪方法

4.1 基于IIR滤波器的ECG信号去噪

利用IIR滤波器对ECG信号进行去噪，可以采用以下方法：

• 带通滤波器: 滤除低频基线漂移和高频肌电噪声，保留ECG信号的主要频率成分。

• 陷波滤波器: 滤除电源干扰信号，例如50Hz或60Hz的干扰。

• 组合滤波器: 结合带通滤波器和陷波滤波器，对多种噪声进行去除。

4.2 基于FIR滤波器的ECG信号去噪

利用FIR滤波器对ECG信号进行去噪，可以采用以下方法：

• 线性相位FIR滤波器: 可以确保滤波器的相位响应线性，保持信号的波形特征。

• 自适应滤波器: 可以根据噪声的特性自适应地调整滤波器的参数，提高去噪效果。

• 小波变换滤波器: 将信号分解到不同的小波尺度上，然后对不同尺度上的噪声进行滤除，最后将信号重建。

5. 仿真实验及结果分析

为了比较IIR和FIR滤波器在ECG信号去噪方面的性能，本文进行了仿真实验。实验采用模拟ECG信号，并添加不同类型的噪声，分别用IIR和FIR滤波器进行去噪处理。结果表明：

• IIR滤波器能够有效去除ECG信号中的基线漂移和电源干扰，但对肌电噪声的去除效果较差。

• FIR滤波器能够有效去除ECG信号中的肌电噪声，但对基线漂移和电源干扰的去除效果不如IIR滤波器。

6. 结论

本文对基于IIR和FIR滤波器实现ECG信号去噪进行了研究，并通过仿真实验比较了两种滤波器的性能。结果表明，IIR和FIR滤波器在ECG信号去噪方面各有优劣，选择合适的滤波器需要根据具体情况进行判断。在实际应用中，可以将两种滤波器结合使用，以达到更好的去噪效果。未来，可以进一步探索更先进的滤波算法，例如基于深度学习的滤波方法，以提高ECG信号去噪的性能。

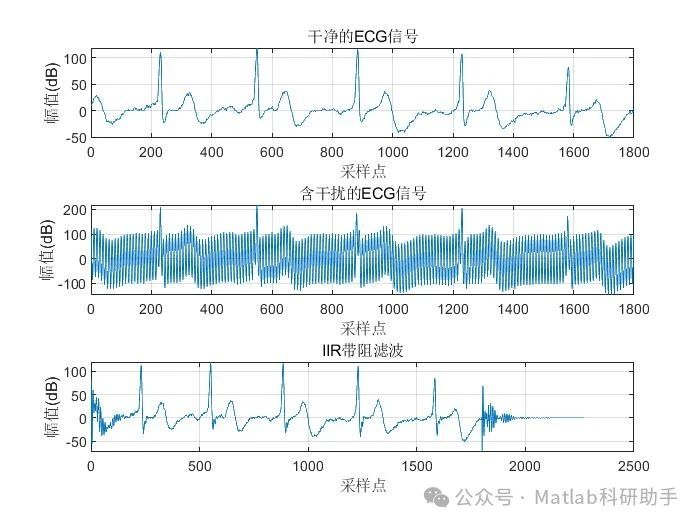

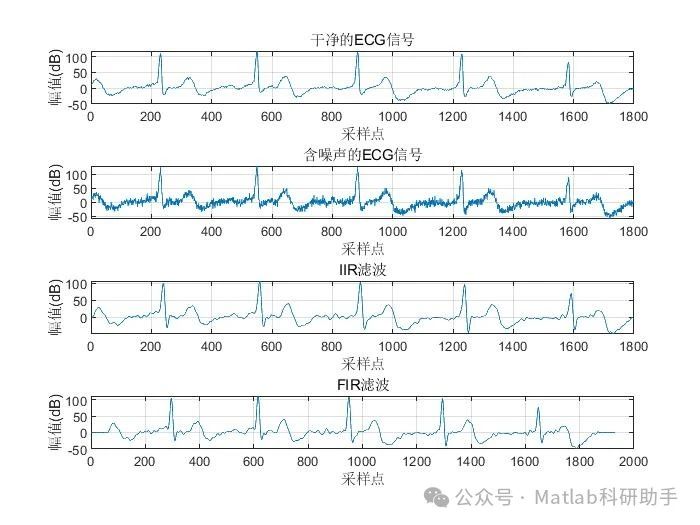

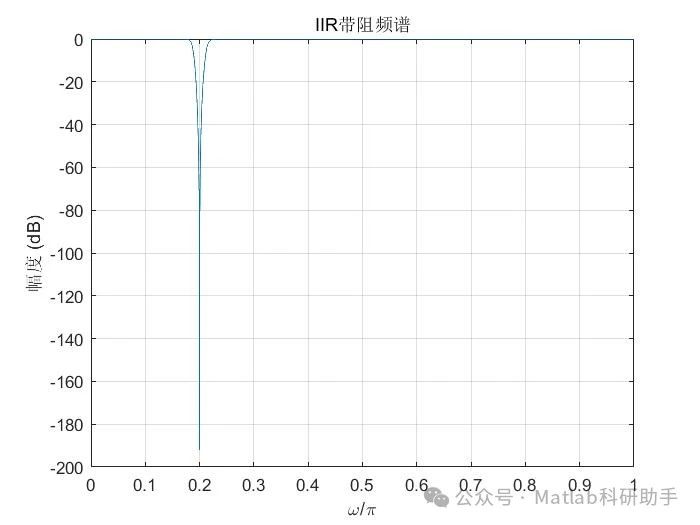

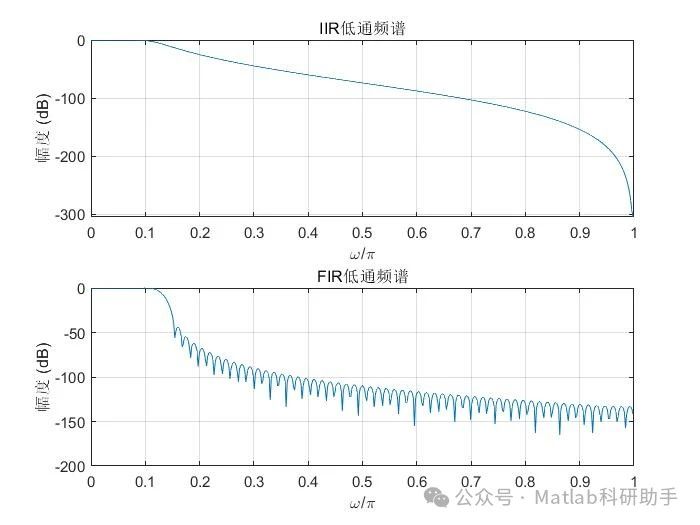

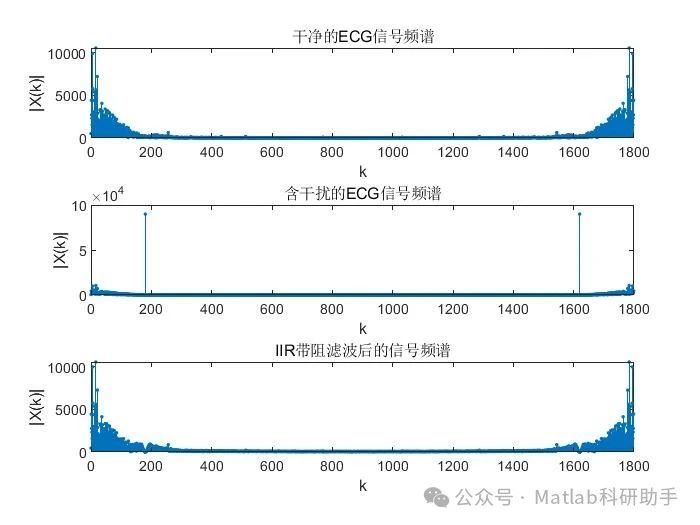

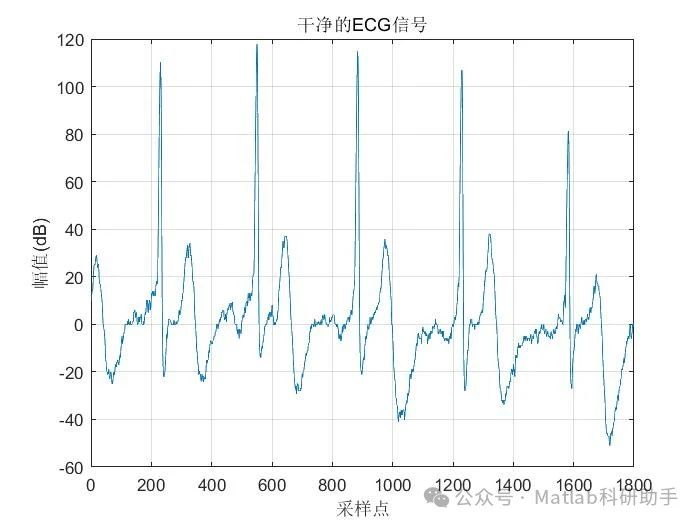

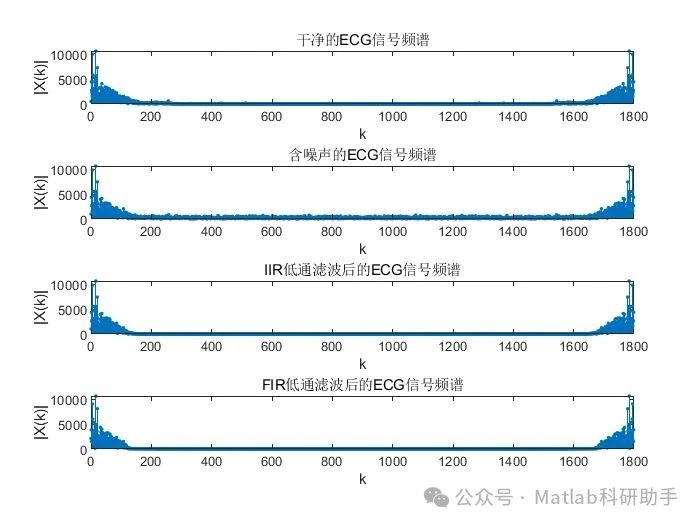

⛳️ 运行结果
