在机器人学、自动驾驶、航空航天以及许多其他需要精确姿态估计的领域，刚体方向跟踪是一项至关重要的技术。刚体在三维空间中的姿态通常用旋转矩阵、四元数或欧拉角等形式表示。由于传感器噪声、运动模型不准确以及环境干扰等因素的影响，直接测量得到的姿态信息往往存在误差。滤波跟踪技术能够有效地融合传感器数据和运动模型，对刚体的真实姿态进行最优估计。其中，卡尔曼滤波（Kalman Filter, KF）作为一种线性最优估计算法，被广泛应用于线性系统的状态估计。然而，刚体的旋转运动 inherently 非线性，传统的卡尔曼滤波无法直接应用于刚体方向跟踪。拓展卡尔曼滤波（Extended Kalman Filter, EKF）作为卡尔曼滤波的非线性推广，通过对非线性函数进行局部线性化，能够处理非线性系统的状态估计问题，因此在刚体方向跟踪中得到了广泛的应用。本文将深入探讨基于拓展卡尔曼滤波实现刚体方向跟踪的原理、方法及关键技术。

第一章：刚体方向的数学表示与运动模型

在实现刚体方向跟踪之前，首先需要选择合适的数学表示来描述刚体的姿态。常用的姿态表示方法包括：

旋转矩阵 (Rotation Matrix)：一个 3x3 的正交矩阵，其行列式为 1。旋转矩阵能够完整描述刚体相对于参考坐标系的姿态。优点是表示直观，易于进行坐标系之间的转换；缺点是需要满足正交约束和行列式为 1 的约束，处理起来较为复杂，且存在万向节锁（Gimbal Lock）问题（虽然旋转矩阵本身没有万向节锁，但从欧拉角到旋转矩阵的转换过程中可能涉及到）。
欧拉角 (Euler Angles)：用三个独立的旋转角度来描述刚体的姿态，通常按照特定的顺序绕坐标轴旋转。常用的欧拉角包括 roll、pitch、yaw。优点是物理意义明确，易于理解；缺点是存在万向节锁问题，且在某些姿态下会出现奇异性。
四元数 (Quaternion)：一个四维向量，由一个实部和三个虚部组成。四元数能够紧凑地表示三维旋转，且不存在万向节锁问题，是描述刚体旋转的常用方法。优点是计算效率高，避免了万向节锁；缺点是不如欧拉角直观，需要进行归一化。

第二章：拓展卡尔曼滤波原理与应用

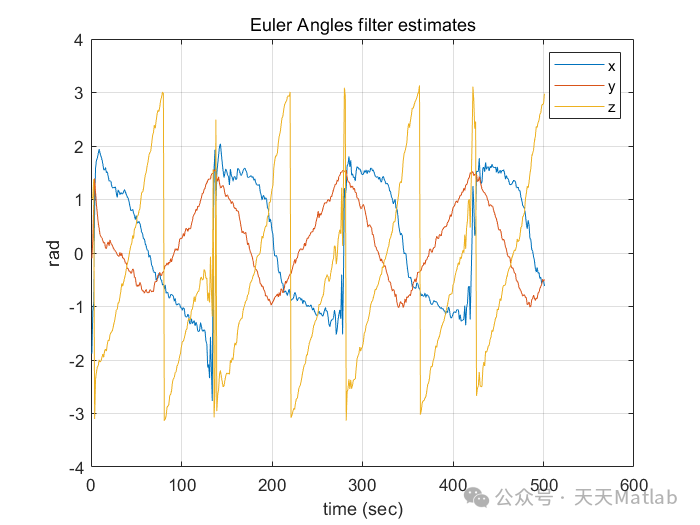

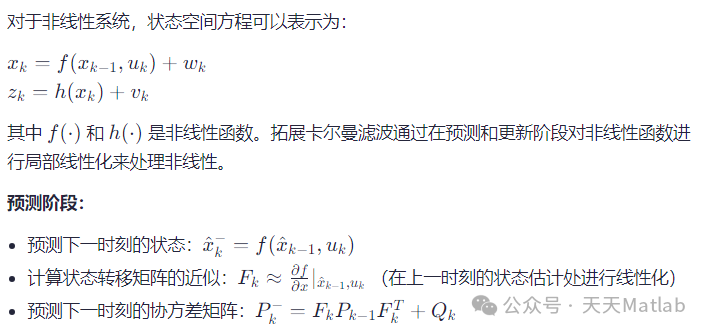

拓展卡尔曼滤波是基于卡尔曼滤波的一种非线性状态估计算法。其核心思想是在每个时间步长，对非线性系统模型进行局部线性化，然后应用标准的卡尔曼滤波公式。

2.1 卡尔曼滤波回顾

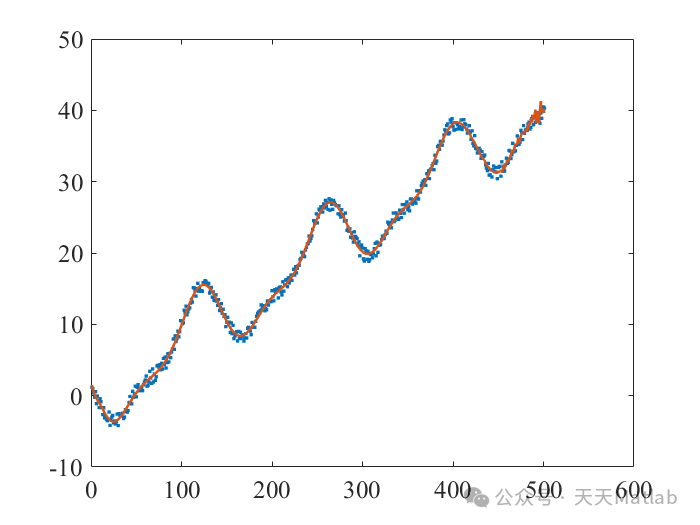

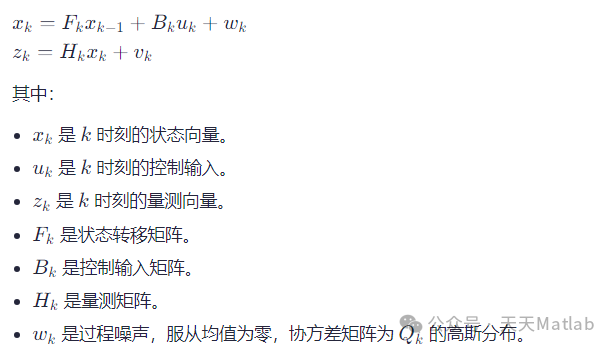

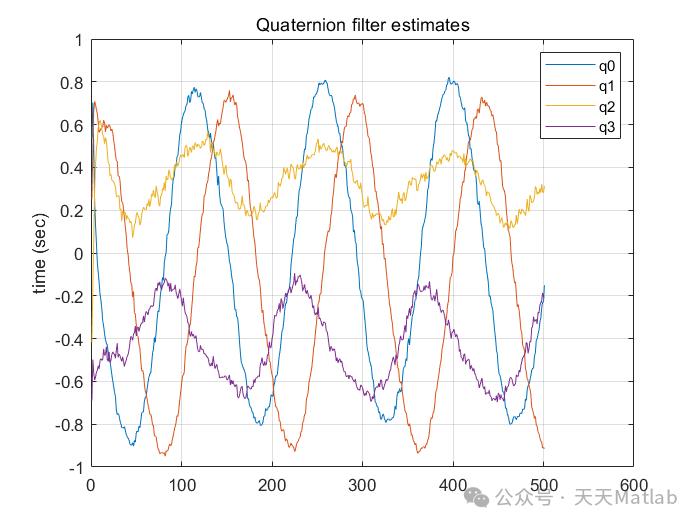

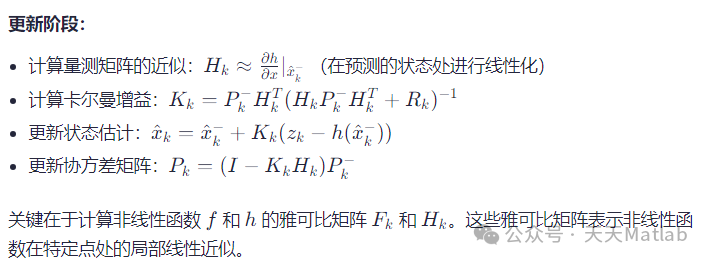

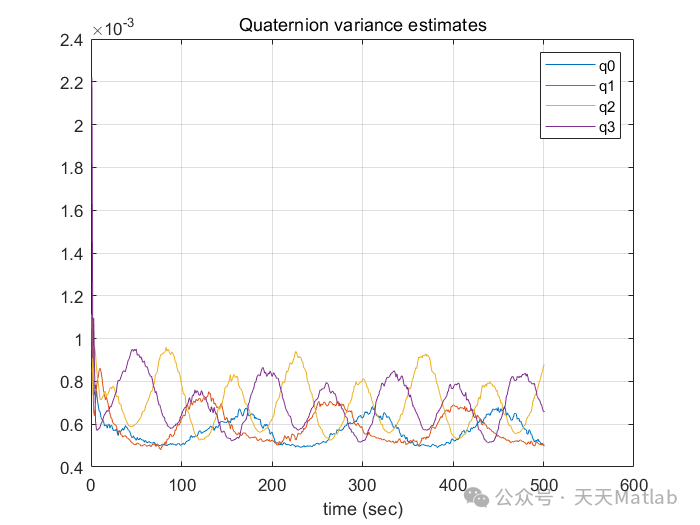

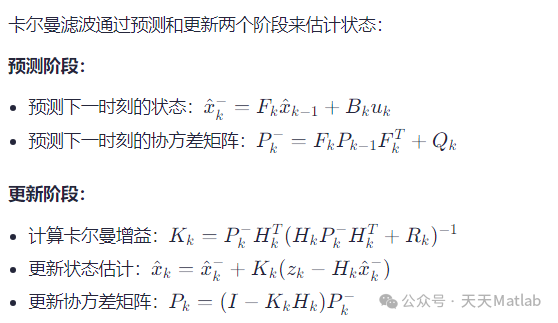

传统的卡尔曼滤波适用于线性系统，其状态空间方程为：

𝑥𝑘=𝐹𝑘𝑥𝑘−1+𝐵𝑘𝑢𝑘+𝑤𝑘

第三章：基于拓展卡尔曼滤波的刚体方向跟踪实现细节

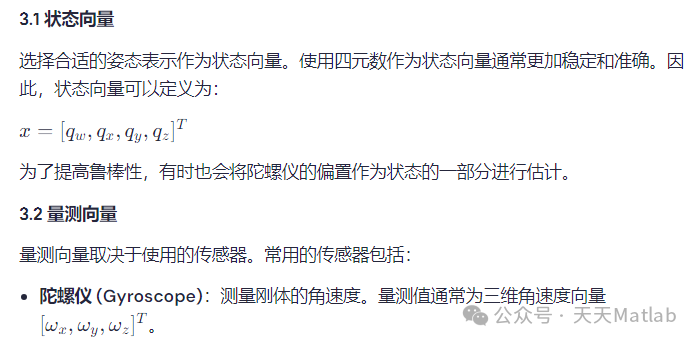

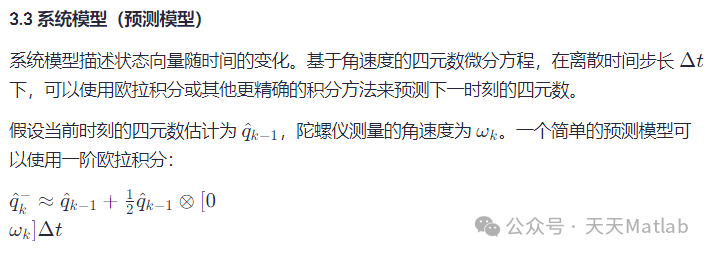

3.5 关键技术与挑战

在基于拓展卡尔曼滤波实现刚体方向跟踪时，存在一些关键技术和挑战：

雅可比矩阵的计算
：准确计算系统模型和量测模型的雅可比矩阵是 EKF 成功的关键。这涉及到对非线性函数的符号求导或数值求导。使用四元数表示姿态会使雅可比矩阵的推导更加复杂。
四元数的处理
：四元数需要保持单位模长。在预测和更新过程中，可能需要进行归一化。同时，四元数的加法和减法需要特别处理，通常使用四元数的误差或李群/李代数框架来处理状态更新。
噪声协方差矩阵的标定
：过程噪声协方差矩阵 𝑄Q 和量测噪声协方差矩阵 𝑅R 对滤波器的性能有重要影响。准确估计这些噪声参数通常需要进行实验标定或使用自适应滤波方法。
初始化

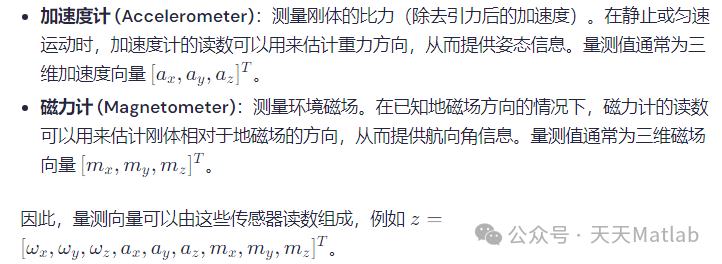

：滤波器的初始状态估计和协方差矩阵的选择会影响滤波器的收敛速度和稳定性。通常可以使用加速度计和磁力计的读数进行初始姿态估计。
非线性程度
：当系统非线性程度较高时，EKF 的线性化近似可能不够准确，导致滤波性能下降甚至发散。在这种情况下，可以考虑使用更高级的非线性滤波方法，如无迹卡尔曼滤波 (Unscented Kalman Filter, UKF) 或粒子滤波 (Particle Filter)。
计算效率
：在实时应用中，滤波算法的计算效率是一个重要的考虑因素。EKF 的计算量主要取决于状态向量和量测向量的维度以及矩阵运算。

第四章：实现步骤与流程

基于拓展卡尔曼滤波实现刚体方向跟踪的一般步骤如下：

第五章：总结与展望

基于拓展卡尔曼滤波的刚体方向跟踪方法在理论上和实践中都取得了显著的成果。它能够有效地融合多源传感器信息，对刚体的姿态进行鲁棒和精确的估计。然而，EKF 也存在一些局限性，主要在于其对非线性函数的局部线性化处理。当系统非线性程度较高或状态在高斯分布均值处线性化不够准确时，EKF 的性能会下降，甚至可能导致滤波发散。

未来的研究方向可以包括：

更高级的非线性滤波方法
：研究和应用无迹卡尔曼滤波 (UKF)、粒子滤波 (PF) 等更高级的非线性滤波方法，以提高在强非线性情况下的跟踪精度和鲁棒性。
基于学习的滤波方法
：探索将机器学习技术与滤波方法相结合，例如使用神经网络来学习系统模型或量测模型，或者使用深度学习方法直接从传感器数据中估计姿态。
鲁棒滤波
：研究在存在传感器异常值、干扰或模型不确定性情况下的鲁棒滤波方法。
多传感器融合
：进一步研究不同类型传感器（如视觉、激光雷达等）与惯性测量单元 (IMU) 的深度融合，以提高姿态估计的精度和在复杂环境下的适应性。
实时性优化
：针对计算资源有限的嵌入式系统，研究和优化滤波算法的计算效率，以满足实时应用的需求。
