🔥 内容介绍

随着无人机技术的飞速发展和广泛应用，无人机在军事侦察、民用巡检、物流配送等领域的潜能日益显现。而实现无人机自主高效地完成任务，路径规划是其中至关重要的一环。传统的二维路径规划已无法满足无人机在复杂三维空间中的飞行需求。本文深入研究了基于非支配排序遗传算法（NSGA-II）的无人机3D路径规划问题。首先，构建了考虑地形、障碍物、飞行高度等多维约束的3D飞行环境模型。其次，详细阐述了NSGA-II算法在无人机3D路径规划中的应用，包括编码方式、种群初始化、选择、交叉、变异以及非支配排序和拥挤距离计算等关键步骤。最后，通过仿真实验对所提出的方法进行了验证，结果表明基于NSGA-II算法的无人机3D路径规划方法能够在复杂环境中搜索到一系列 Pareto 最优解，为无人机安全、高效、经济地完成任务提供多维度选择，具有较高的实用价值。

关键词： 无人机；3D路径规划；非支配排序遗传算法；NSGA-II；多目标优化；复杂环境

引言

无人机（Unmanned Aerial Vehicle, UAV）作为一种灵活、高效的自动化平台，其应用领域正以前所未有的速度拓展。为了充分发挥无人机的潜力，使其能够独立自主地完成预设任务，路径规划技术扮演着核心角色。路径规划旨在为无人机在给定环境内确定一条从起始点到目标点的最优或近似最优的飞行路径，同时需要满足安全性、效率、经济性等一系列约束。

传统的路径规划方法，如Dijkstra算法、A*算法等，主要适用于二维平面环境下的单目标优化问题。然而，无人机的飞行活动发生在复杂的三维空间中，不仅需要考虑水平方向上的障碍物避让，还需要兼顾垂直方向上的地形起伏和高度限制。此外，实际无人机路径规划往往涉及多个相互冲突的目标，例如最短路径、最低能耗、最高隐蔽性等。单一目标的优化往往会导致其他目标的恶化，因此，多目标优化方法在无人机3D路径规划中显得尤为重要。

近年来，基于仿生智能的算法在解决复杂优化问题方面展现出强大的能力。遗传算法（Genetic Algorithm, GA）作为一种经典的全局搜索优化算法，因其鲁棒性和并行性，被广泛应用于各种路径规划问题。然而，标准的遗传算法通常只能处理单目标优化问题。非支配排序遗传算法（Non-dominated Sorting Genetic Algorithm-II, NSGA-II）是一种改进的多目标遗传算法，它通过引入非支配排序和拥挤距离的概念，能够有效地处理多目标优化问题，并获得一组 Pareto 最优解集。这些 Pareto 解代表了在不同目标之间权衡的最佳平衡点，为决策者提供了多样化的选择。

本文旨在将NSGA-II算法应用于无人机3D路径规划问题，构建一个能够应对复杂三维环境、考虑多目标优化需求的路径规划框架。通过对算法原理和实现的详细阐述，并结合仿真实验进行验证，证明NSGA-II在解决无人机3D路径规划问题中的有效性和优越性。

1. 无人机3D飞行环境建模

无人机的飞行环境是一个复杂的三维空间，需要对其进行有效的建模，以便算法能够进行路径搜索和评估。本文主要考虑以下几个方面的环境因素：

地形模型：
地形是影响无人机飞行高度和路径选择的关键因素。通常采用数字高程模型（Digital Elevation Model, DEM）来表示地形的高度信息。可以将环境空间离散化为一系列网格点，每个网格点都存储其对应的海拔高度。
障碍物模型：
障碍物是指无人机在飞行过程中需要避开的物理实体，如建筑物、高塔、树木等。障碍物可以建模为具有一定高度的几何体，如立方体、圆柱体等。在离散化的网格环境中，可以将障碍物覆盖的网格点标记为不可通行区域。
禁飞区模型：
除物理障碍物外，还可能存在一些由于安全、隐私等原因设定的禁飞区域，如机场上空、军事基地附近等。这些区域可以建模为具有特定边界的三维区域，无人机在飞行过程中必须避开这些区域。
飞行高度限制：
无人机通常有最低和最高飞行高度限制。最低飞行高度可能由地形、建筑物高度或法规要求决定，而最高飞行高度则受到无人机性能或空域管制的影响。路径规划需要确保无人机在整个飞行过程中满足这些高度约束。

为了便于算法处理，本文采用基于网格的离散化建模方法。将整个三维环境空间划分为若干个大小相同的立方体网格单元。每个网格单元都存储其是否被地形、障碍物或禁飞区占据的信息，以及其对应的海拔高度。起始点和目标点则对应于环境中的特定网格单元。

2. 基于NSGA-II的无人机3D路径规划

2.1 问题描述

无人机3D路径规划问题可以定义为：在给定具有地形、障碍物、禁飞区和高度限制的3D飞行环境中，寻找一条从起始点 𝑆S 到目标点 𝑇T 的飞行路径，使得多个目标函数同时达到最优或近似最优。本文主要考虑以下几个典型的目标函数：

最短路径：
最小化路径的长度，即路径上所有连续网格单元之间距离的总和。
最低能耗：
最小化无人机在飞行过程中消耗的能量。能耗通常与飞行距离、速度、高度变化以及气流等因素相关。在简化的模型中，可以近似为与路径长度或飞行时间成正比。
最低风险：
最小化无人机在飞行过程中遭遇风险的可能性。风险可能来源于地形碰撞、障碍物碰撞、被探测到的概率等。可以通过建立风险地图，将环境中的风险程度量化，然后计算路径上各点风险值的累积或最大值。

本研究将重点关注最短路径和最低风险这两个相互冲突的目标。通常情况下，最短路径可能穿越高风险区域，而低风险路径可能较长。

2.2 NSGA-II算法原理

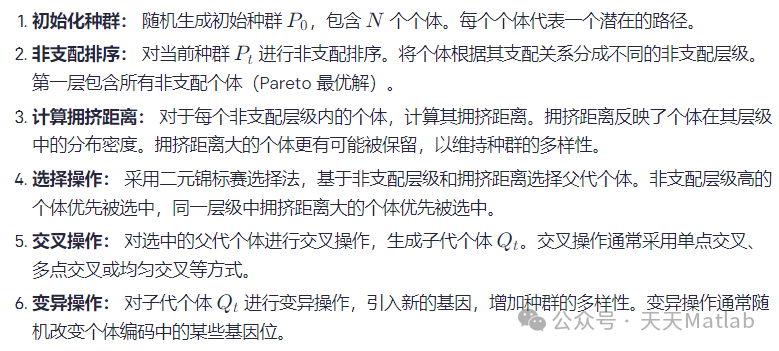

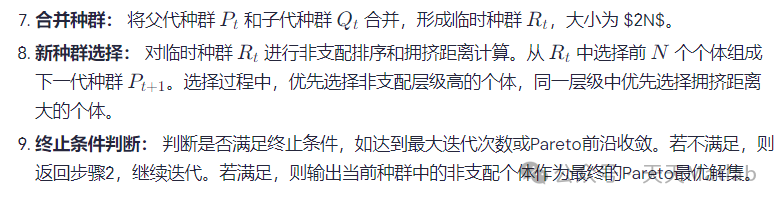

NSGA-II算法是一种经典的多目标遗传算法，其核心思想是通过非支配排序和拥挤距离来选择优秀个体，从而在不同代之间保留并生成具有良好多样性的 Pareto 最优解集。NSGA-II算法的主要步骤如下：
