🔥 内容介绍

视网膜血管图像的精确分割在眼科疾病诊断、生物识别和心血管健康评估等领域具有重要意义。本研究探讨了利用数字形态学方法在DRIVE数据集上实现视网膜血管的自动提取和分割。首先，对原始视网膜图像进行预处理，包括颜色通道选择、对比度增强和噪声抑制等步骤，以优化图像质量。随后，采用一系列形态学操作，如腐蚀、膨胀、开运算和闭运算等，结合阈值分割技术，逐步提取出血管网络。通过对DRIVE数据集进行实验验证，结果表明，基于数字形态学的方法在视网膜血管分割方面具有一定的有效性和鲁棒性。本研究旨在为视网膜图像血管分割提供一种简单、高效且无需复杂参数调整的替代方案。

1. 引言

视网膜血管网络是眼底图像的重要组成部分，其形态结构和变化与多种眼部疾病，如糖尿病视网膜病变、高血压性视网膜病变以及青光眼等密切相关。准确地提取和分割视网膜血管，对于早期疾病诊断、病情进展监测和治疗效果评估具有重要的临床价值。此外，视网膜血管网络独特的拓扑结构也使其成为生物识别技术的一种潜在特征。

近年来，针对视网膜血管分割的技术不断发展，从最初的人工手动分割到现在的自动化分割，涌现了众多方法。然而，由于视网膜图像的复杂性，如血管粗细不均、对比度低、存在病灶和噪声等因素，精确的血管分割仍然面临挑战。传统的方法通常依赖于复杂特征提取和机器学习算法，需要大量的训练数据和计算资源，且参数调整往往较为繁琐。

数字形态学是一种基于数学形态学的图像处理技术，通过定义结构元素和图像之间的相互作用，实现图像的滤波、增强和分割等操作。由于其操作简单、无需复杂的参数调整且具有较强的鲁棒性，数字形态学在图像处理领域得到了广泛的应用。本研究旨在探索基于数字形态学方法在视网膜血管分割中的应用潜力，并通过在DRIVE数据集上的实验，验证其有效性。

2. 相关工作

针对视网膜血管分割，已有的研究工作可大致分为以下几类：

基于阈值分割的方法：该类方法简单直接，通过设定合适的阈值将血管像素和背景像素分离。常见的阈值分割算法包括全局阈值、局部阈值以及动态阈值等。然而，由于视网膜图像血管对比度低且存在噪声，简单的阈值分割效果往往不佳。
基于边缘检测的方法：该类方法通过检测血管边缘，然后将边缘连接成完整的血管网络。常见的边缘检测算子包括Sobel、Canny和Laplacian算子等。但血管边缘往往模糊不清，且存在断裂，使得基于边缘检测的方法难以得到理想的分割结果。
基于机器学习的方法：随着机器学习和深度学习的发展，基于机器学习的视网膜血管分割方法得到了广泛应用。常见的机器学习算法包括支持向量机（SVM）、随机森林（RF）和神经网络（NN）等。这些方法通常需要大量的训练数据，且参数调整较为复杂。深度学习模型，如U-Net、ResNet等，通过端到端的学习方式，能够取得较好的分割效果，但对计算资源要求较高。
基于形态学的方法：较少的研究工作专注于利用形态学方法进行视网膜血管分割。部分研究通过形态学滤波操作去除噪声，或使用形态学梯度操作增强血管边缘，然后结合阈值分割实现血管提取。然而，鲜有研究深入探讨多种形态学操作的组合应用，并系统评估其在视网膜血管分割中的性能。

3. 研究方法

本研究的核心思想是利用一系列精心设计的数字形态学操作，从视网膜图像中逐步提取出血管网络。具体流程如下：

3.1 图像预处理

（1）颜色通道选择：原始彩色视网膜图像包含R、G、B三个颜色通道，而绿色通道通常包含最丰富的血管信息。因此，本研究选择绿色通道作为后续处理的输入图像。

（2）对比度增强：为了增强血管和背景的对比度，采用直方图均衡化或对比度受限的直方图均衡化（CLAHE）等方法进行对比度增强。CLAHE能够更好地保留图像的局部细节，避免过度增强噪声。

（3）噪声抑制：由于视网膜图像中存在噪声，采用中值滤波或高斯滤波等方法进行噪声抑制。中值滤波能够有效去除椒盐噪声，而高斯滤波能够平滑图像并抑制高频噪声。

3.2 形态学处理

（1）腐蚀：腐蚀操作可以去除图像中的细小噪声和血管分支，并使血管变细。腐蚀操作定义如下：

A Θ B = {z|(B)z ⊆ A}

其中，A为输入图像，B为结构元素，Θ表示腐蚀操作。

（2）膨胀：膨胀操作可以使血管变粗，并连接断裂的血管片段。膨胀操作定义如下：

其中，A为输入图像，B为结构元素，⊕表示膨胀操作，B̂表示B的反射。

（3）开运算：开运算是先腐蚀后膨胀的操作，可以去除图像中的细小噪声和细小血管分支，并平滑血管边缘。开运算定义如下：

A ○ B = (A Θ B) ⊕ B

（4）闭运算：闭运算是先膨胀后腐蚀的操作，可以填充图像中的细小孔洞和断裂，并连接相邻的血管片段。闭运算定义如下：

A • B = (A ⊕ B) Θ B

（5）形态学重构：形态学重构操作可以根据种子图像和掩膜图像，提取出特定的图像结构。例如，通过膨胀种子图像并限制在掩膜图像范围内，可以提取出连通的血管区域。

3.3 阈值分割

在经过一系列形态学操作后，图像中的血管区域将得到明显的增强。为了将血管区域和背景区域分离，需要采用阈值分割方法。可以选择全局阈值或局部阈值分割。根据实验结果，选择合适的阈值。

3.4 血管网络提取

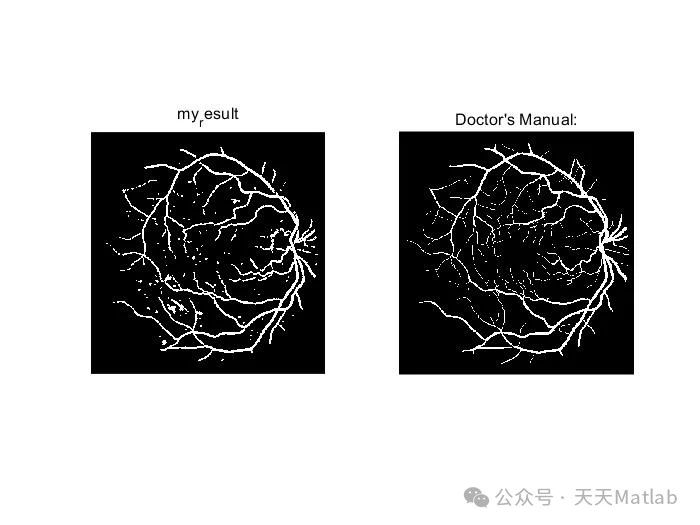

经过上述步骤，可以得到视网膜血管网络的分割结果。为了进一步优化分割结果，可以采用一些后处理操作，如小区域去除、连通性分析等。

4. 实验结果与分析

4.1 数据集介绍

本研究使用DRIVE（Digital Retinal Images for Vessel Extraction）数据集进行实验。该数据集包含40幅彩色视网膜图像，分为训练集和测试集，每幅图像均有手动分割的血管掩膜图像。DRIVE数据集是视网膜血管分割领域广泛使用的基准数据集，便于比较不同方法的性能。
