记忆中曾看过一个电影里喊叫声震碎玻璃杯的桥段,这两天又无意中刷到了有个小朋友的视频,我觉得这个玻璃杯它仿佛是在挑衅我,喊我呀,有本事你喊碎我呀。忍不住冲动,我就去超市买了几个,今天我们就来挑战喊碎玻璃杯!这个喊呀,咱必须得科学的喊,每个玻璃杯都有自己的固有频率,当我们喊声的频率和它的固有频率一样时,就会引起杯子的共振,产生形变。大到一定程度,它就啪,碎掉了。所以喊碎杯子的第一步,就是要先测出杯子的固有频率是多少。
测的方式也很简单,手润湿,去摩擦杯口,杯子就会发出声音。这个声音频率就是它的一个固有频率,为什么这样就能测出呢?知道原理的欢迎弹幕留言。手机随便下个检测声音频率的APP,最后检测出这三个杯子的频率分别是1220赫兹、409赫兹、436赫兹。
我试试看我发出哪个频率的声音比较容易啊,409吧。挑战开始。
我拿个音响震它,都已经震成这样了,它还不碎!
忙活了3天,最终可以得到一个重要结论:中国的玻璃质量太好了!
我放弃了,如果你手头有这种杯子,试一下,说不定你能成功呢。
这几天弄杯子,这个共振还是挺有意思的,但在一些建筑或者工业领域,谈“振”色变啊,因为共振的危害性还是极强的。

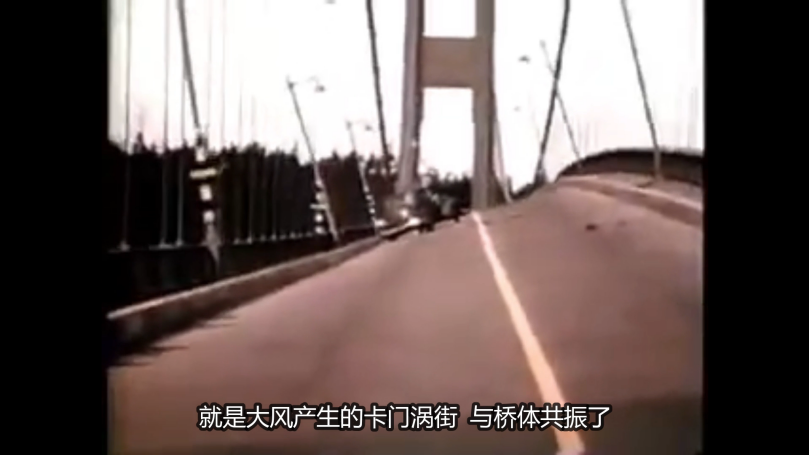

你小的时候是不是听过拿破仑入侵西班牙时,法国军队迈着整齐的步伐经过一座桥,结果把桥踩踏了。不是人太重,就是步伐的频率接近了大桥的固有频率,桥共振了,这个事儿太久远,也不知道真假。但以下事故,就是真的了。1940年,美国华盛顿的塔科马海峡吊桥,在通车不到5个月后就倒塌了。就是大风产生的卡门涡街,与桥体之间产生了共振,大桥发生了好几周的大幅度摆动,最终还是没有抗住,塌了。
另一个是咱们的长征二号E运载火箭,1995年1月26日在西昌为美国发射“亚太二号”通信卫星。火箭飞行50秒后爆炸,联同卫星一块儿炸毁。调查发现,就是卫星和火箭发生了共振。还有研究说,如果发出和人体内脏固有频率差不多的声波,也就是频率低于20hz的次声波,可引起内脏共振,制作成武器,这个太可怕了。
你说每个物体都有它的固有频率吗?答案是肯定的。那么每个物体都有1个固有频率吗?答案是否定的?那是有多少个呢?

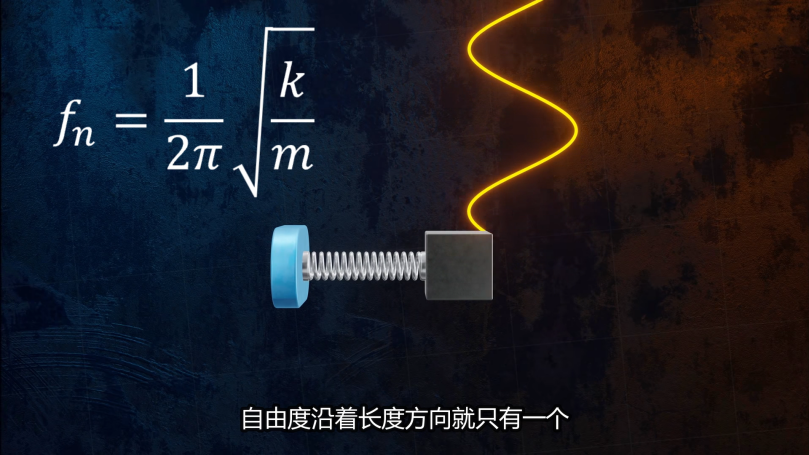

高二物理的简谐运动,学到弹簧振子的固有频率表达式是基于公式,一个弹簧振子只能算出一个固有频率。实际上,弹簧的简谐运动只是简化后的最基本也是最简单的机械振动。这个振动系统的自由度,就是沿着弹簧的长度方向,就只有1个。

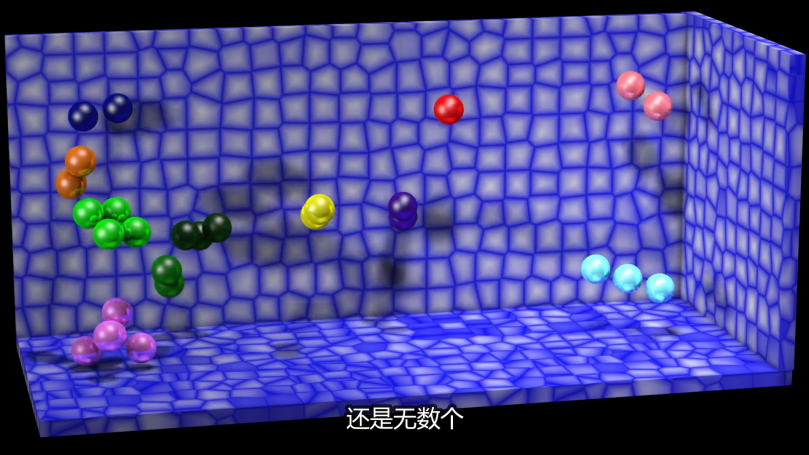

而实际上我们接触的物体,它的振动可没那么简单。在宏观尺度下,每个物体都能被分割成无数个更小的物体。而每个小物体,三维空间里都有三个平动自由度和三个转动自由度。也就是它的自由度个数是无数个的6倍,还是无数个。

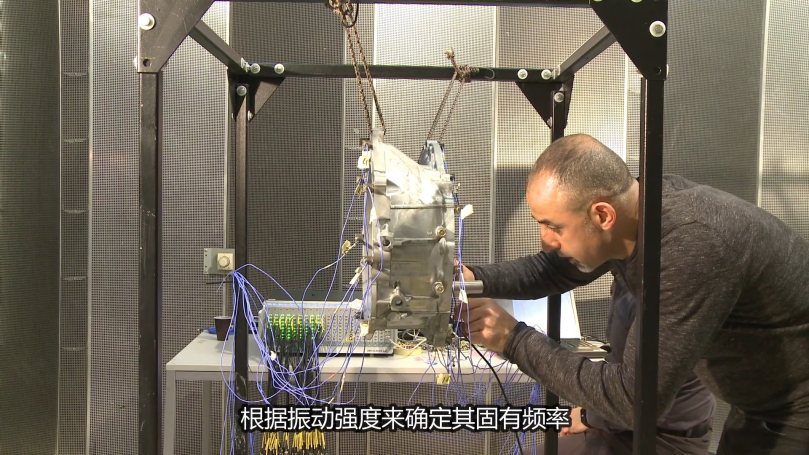

固有频率这么多,外界产生的振动接近其中任意一个,都会发生共振,让你防不胜防。所以工程上在各种零部件以及火箭飞机汽车的设计时,都要很小心,要提前测出来它们的固有频率。可以通过实验来测:搭个架子或者把零件吊起来,外界给其不同频率的振动,通过加速度传感器来测零件的振动幅度,那些让其振动幅度大的频率就是其固有频率了。
但一般到实验这一步已是后期了,零件都已经基本定型了,在前期可不敢这样,太费钱了。前期通常通过计算机仿真来计算零件的固有频率。行业术语,叫模态仿真。

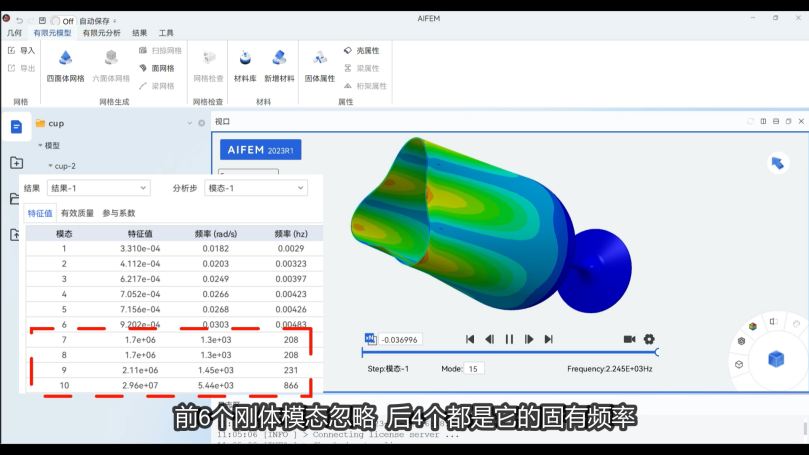

这个折磨我3天的杯子,咱们给它建个模,先定个小目标,算出十个固有频率,方便之后振它。今天用的工具是结构仿真软件AIFEM,这是它前十阶的模态,前6个刚体模态忽略,后4个都是它的固有频率。仿真还是很快的,这个计算大约几分钟就搞定了,这要是工程上的大零件,搭实验台还不知道要多久,耗费多少金钱。所以欢迎大家爱上仿真,实验的平替,没事儿到处算一算。
视频结尾还有个有意思的小实验,向空玻璃杯中加水,会降低它的固有频率,我们把固有频率436赫兹的这个杯子通过加水降到409赫兹,咦,它就成功引起了另一个杯子的共振了。神不神奇。
好啦,今天就到这,下期见。
