流体力学之无叶风扇空气放大的秘密

买个风扇，普通风扇一般几十到一二百。但近些年有点火的无叶风扇价格却很感人，动辄几百几千。无叶风扇我还没有亲自研究过，据说它这独特的圆环蕴含着空气放大的秘密，也就是能让流量增大好多倍，实现大风量吹风效果。

我的流体力学研究，怎么能少得了无叶风扇？

无叶风扇不是没有叶片，而是叶片在底座里，平时看不到而已。普通风扇呢，风向前吹

而无叶风扇是风向上吹，吹进这个空腔，再通过这个缝隙吹出来，结构就这么简单。

原理也不复杂，之前咱讲过很多遍，空气向前流，由于粘性会带动环境中空气一起流动，

因此你能感受到风扇吹多大的风，不仅包括它的扇叶吹出的气，还包括环境中被它带动的气。

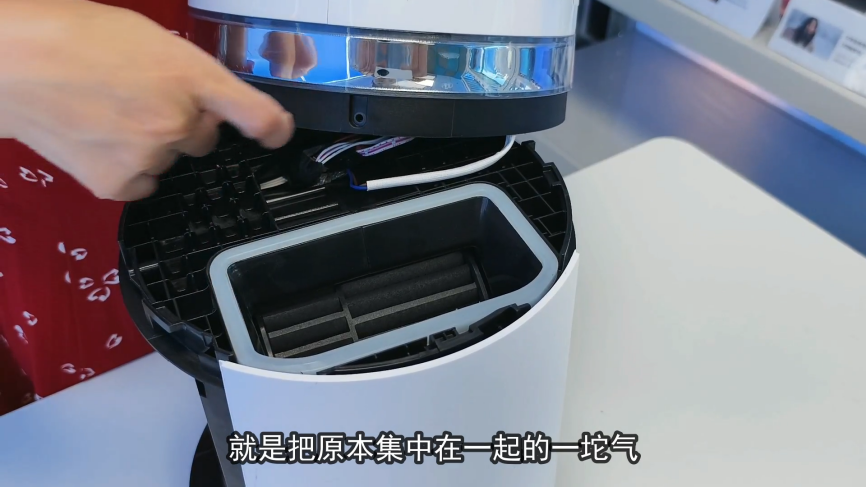

那么大家看这个结构，就是把原本集中在一起的一坨气给它分散开了，这就增大了吹出的气与环境空气的接触面积，从而就能带动更多环境中的空气，你就能感觉到更大的风了。是不是很好理解。

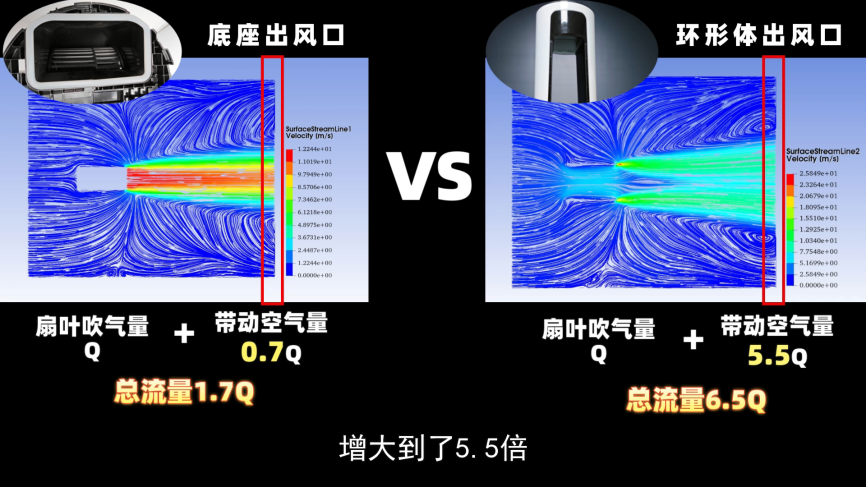

我们用计算机仿真定量模拟一下。这是用流体软件AICFD计算后的结果，取常规吹风距离的截面统计，相同的流量，气流分散后，被带动的空气量由原来的0.7倍增加到了5.5倍！哇，无叶风扇YYDS！

今天的研究太顺利了！收工！感觉哪里不对。我只考虑了气流分散后对环境空气有更强的带动作用，前后用的同样的流量，但这个环形体内一定会有流动阻力，会有流量损失，那么分散后的流量就不可能和原来是相等的。

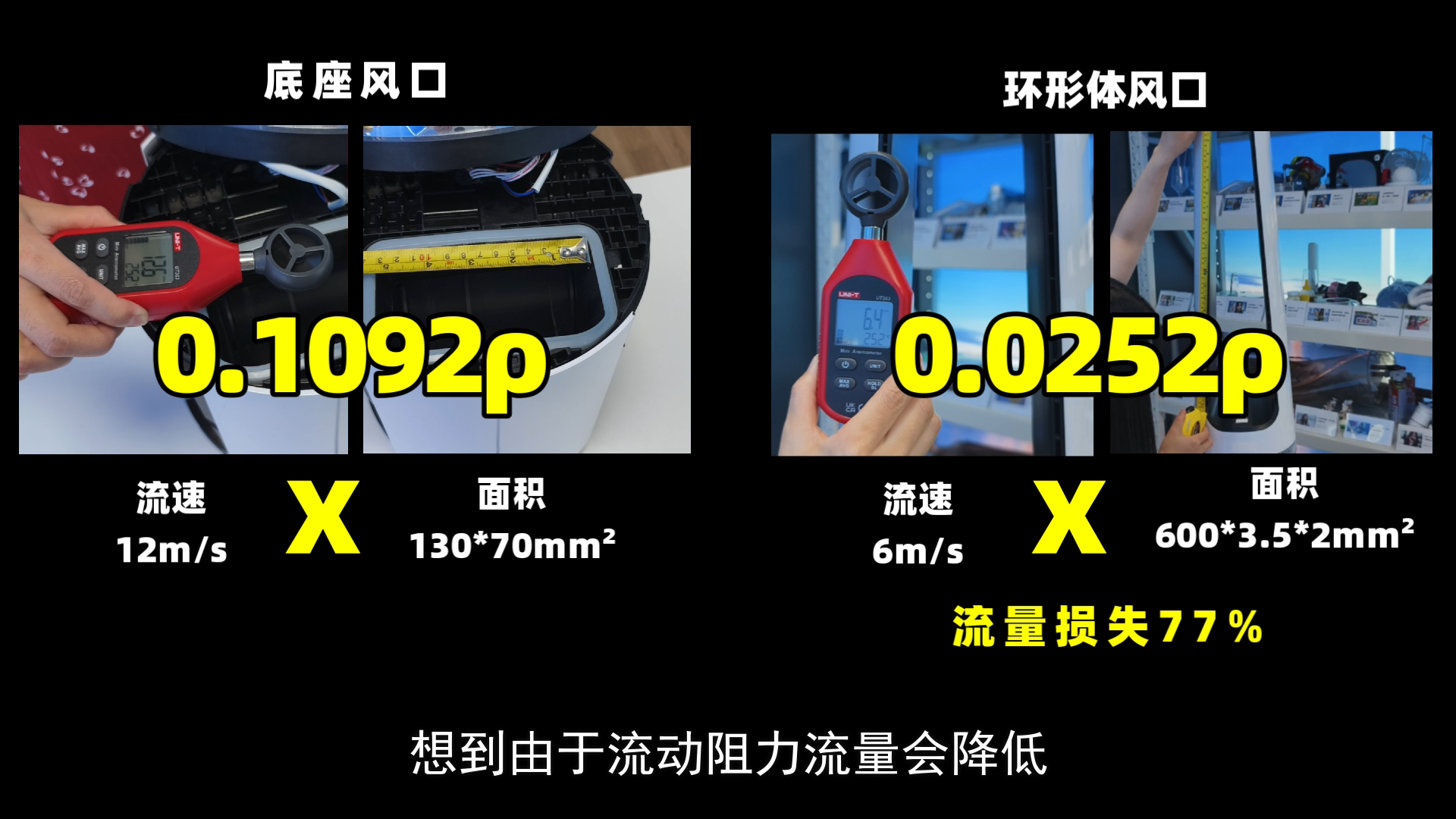

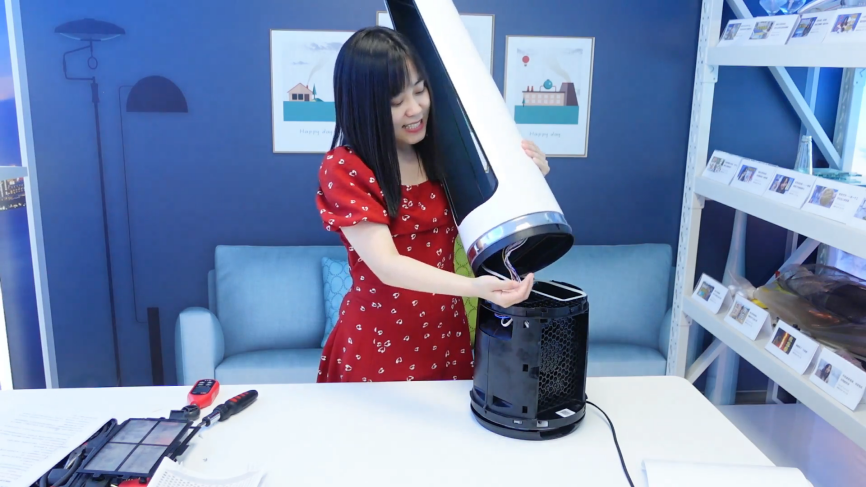

赶紧实测一下，不加环形体的风速，风口面积以及加了环形体的风速和风口面积，这一个简单乘法让我大惊失色，想到由于流动阻力，流量会降低，但没想到会降这么多，

77%，降了77%，出风口流量只有原来的23%了。

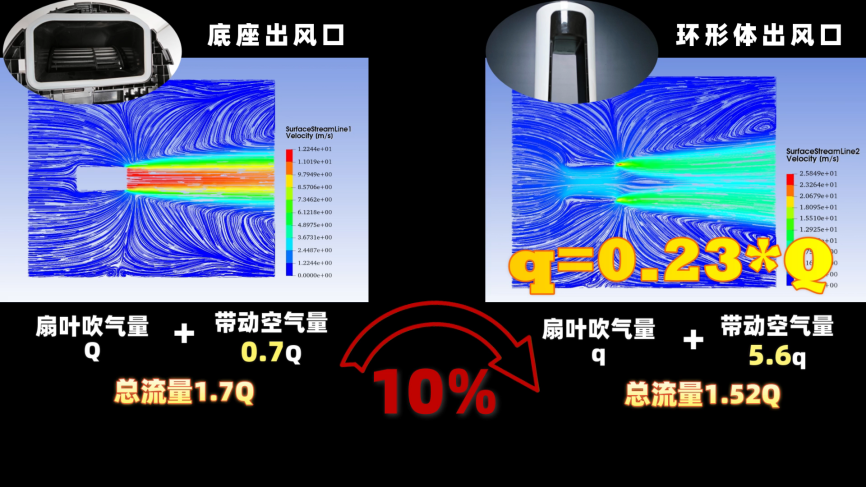

再用实测数据重新仿真，二者带动环境空气的比例和第一次算的差不多，0.7倍和5.6倍，但因为空气分散后流量基数只剩23%，就算再加5.6倍的环境空气，最后总流量还是比不加环形体少了10%。

以后谁再只说这结构能放大多少倍空气流量，而不说因为这个结构，内部事先已经损失了多少流量，你就知道他要么压根不懂，要么就是在忽悠你。

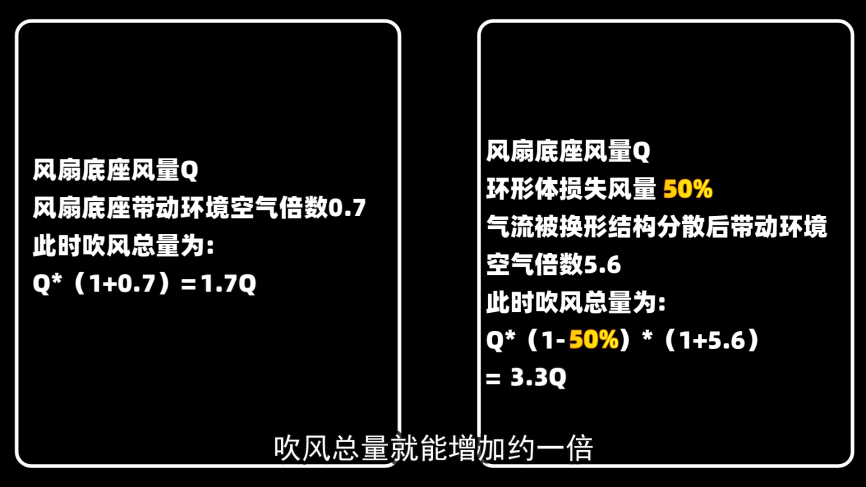

当然，这每个风扇内部空间都不完全一样，因此流动损失也不一样，有的品牌也许会给里面的流道形状做些优化，就会让流动损失小一些，按前述的分析和计算推演，如果腔内流量损失能降到75%以内，那么这环形体就确实起到了增加风量的效果。比如降到50%，吹风总量就能增加约1倍。

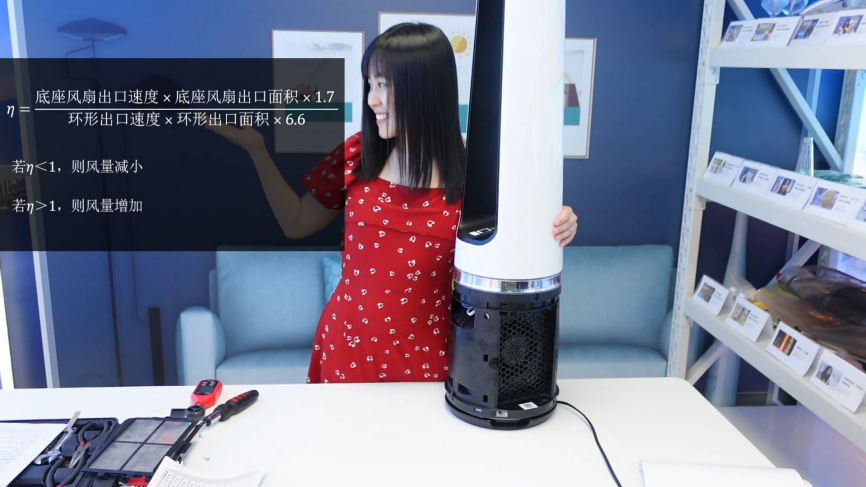

所以你如果有无叶风扇，可以拆开自己测一下这两处的流速和面积，算一下你的风扇究竟是放大了风量还是减小了风量。计算方法我写在这里啦。

这回，收工！（等等，无叶风扇的出口除了你研究的这种在环形前方的平口，还有另一种出风口你不知道吗？）你是说某森！

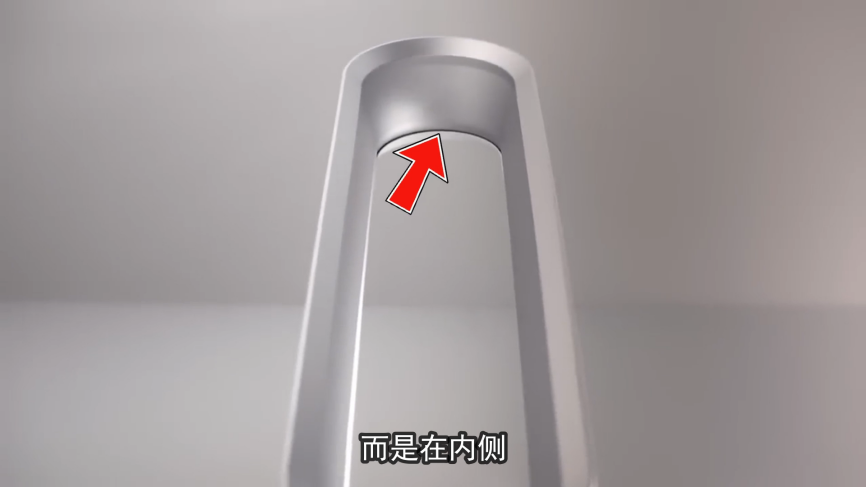

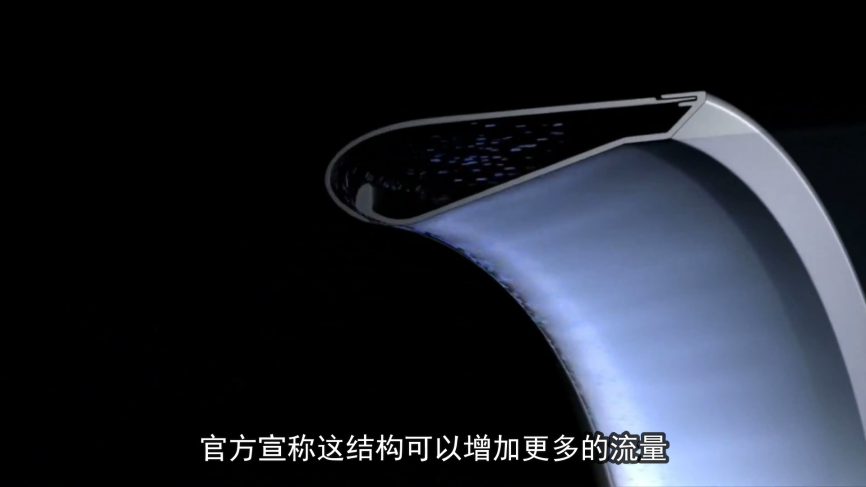

阿森的出风口和咱们常见的其它所有无叶风扇的出风口不同，它不在环形的前端，而是在内侧，并且环内壁面呈机翼形状，官方宣传这结构可以增加更多的流量，并且申请了专利保护。

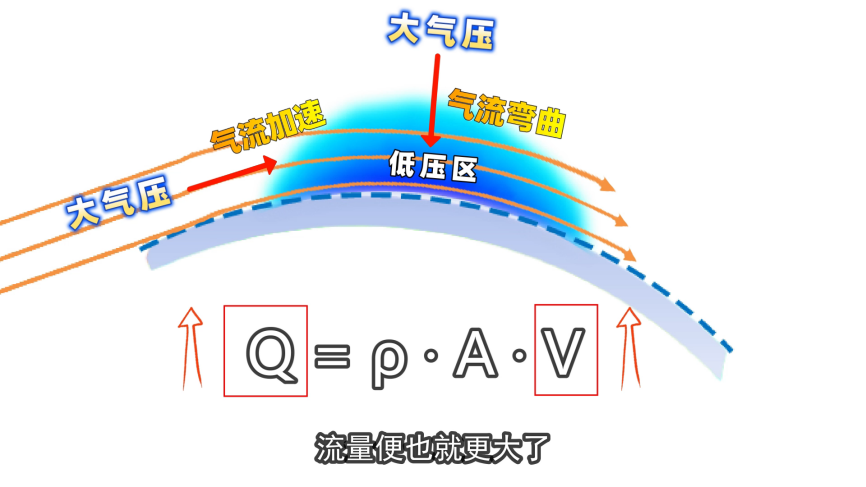

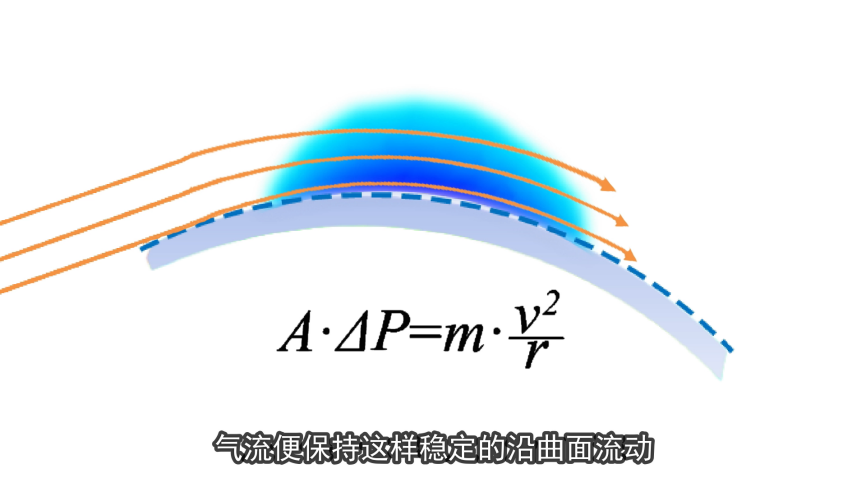

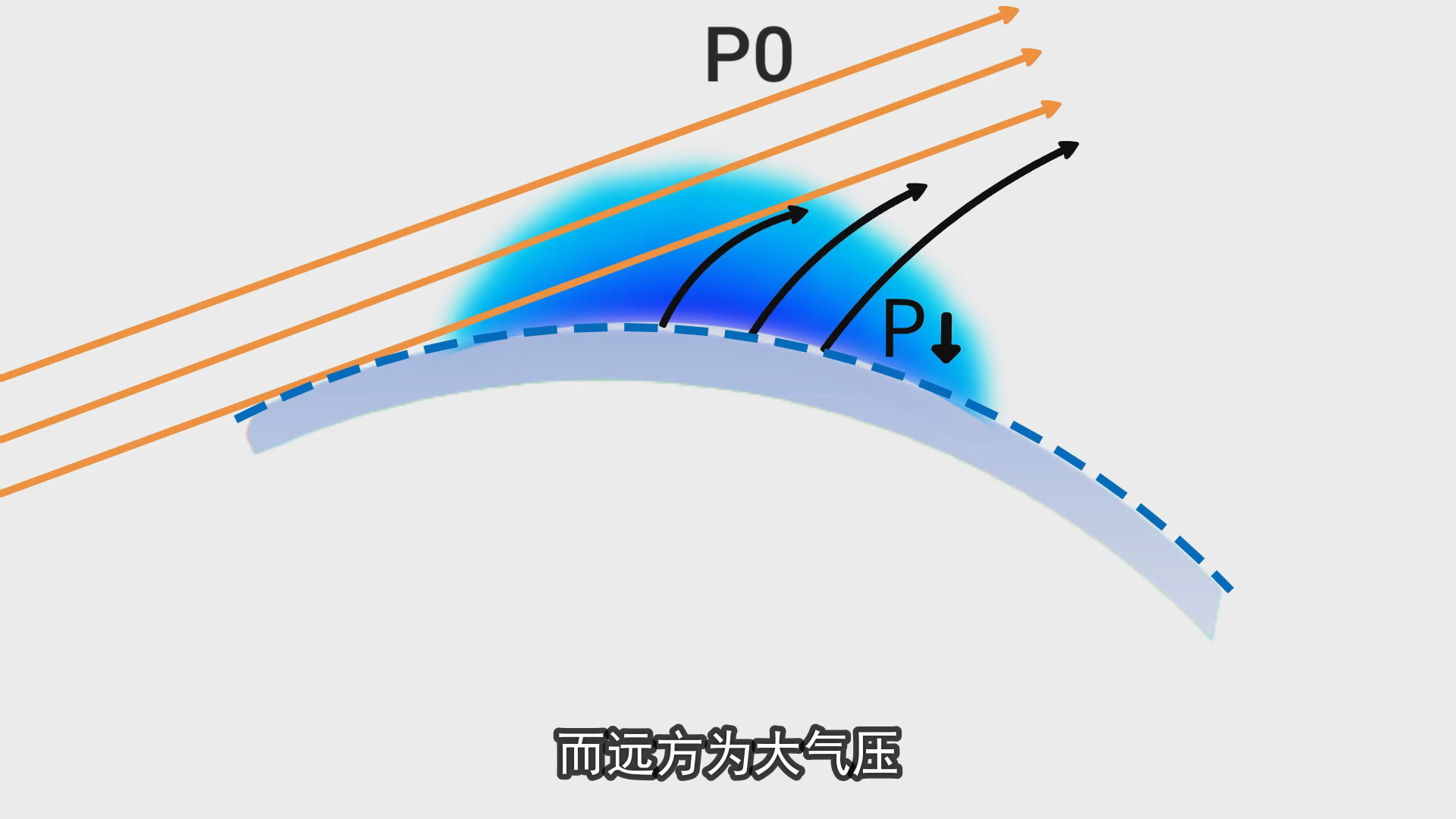

它的原理，是这样的：出风口空气流经翼型表面，由于粘性，带走近壁面分子，导致此处压强减小，而远方为大气压，气流便在压差作用下弯曲，当压差提供的向心力和曲线运动需要的向心力一致时，气流便保持这样稳定的沿曲面流动。

以上我说的这些，概括为4个字就是“康达效应”。这个压差从垂直壁面的角度看，维持了气流弯曲，而从沿着壁面的角度看，就有一个压差力推动了空气的运动，使空气速度增大。

以上我说的这些概括为5个字就是“伯努利原理”。速度增大后，对于相同的统计截面，流量便也就更大了。

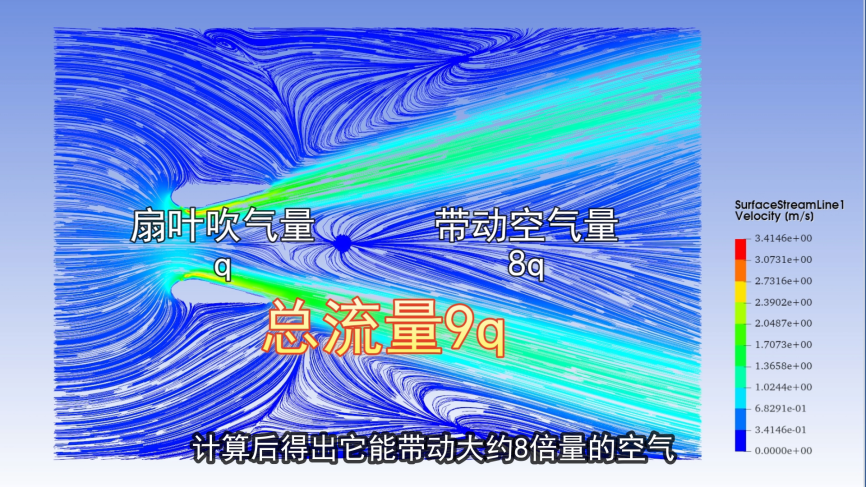

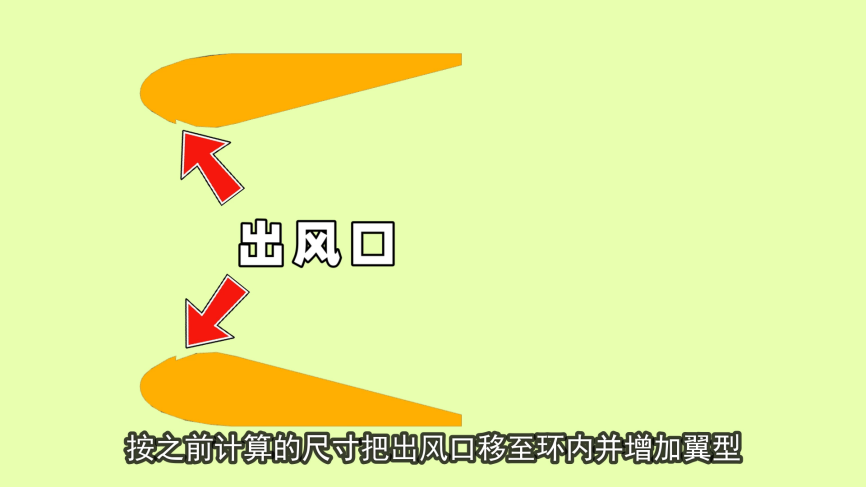

我也用AICFD仿真了一下，按之前计算的尺寸，把出风口移至环内、并增加翼型，计算后得出它能带动大约8倍的空气量。

没有翼型大家记得刚刚算的是多少吗？5.6倍。确实有所提高，可以肯定翼型结构对增大风量是有用的。但你也可以从倍数看出，5.6到8，也并没有实现翻倍或者更多，所以从带动环境中空气流量的角度看，粘性的作用大于翼型的作用，或者说粘性的作用大于伯努利效应的作用。而且，只有阿森这个翼型曲面的设计有伯努利效应，其它所有出口在环前方的无叶风扇，都只有粘性作用，而和伯努利半点关系都没有。

我发现生活中对伯努利原理的误用有很多，就像刚刚胡说八道的那个，所以后面我可能会单独出一期聊聊伯努利原理的各种误用，不知道大家会不会想看。

说回无叶风扇，你可能说我关心的不仅仅是空气流量大不大的问题，还有安全呀、舒适呀、美学呀、身份呀，这些不是我不太擅长，我只负责研究风量，其它的你们接着研究吧。

收工！（那你买不买无叶风扇呢？）我还是先赚钱吧！
