【数字电路与逻辑设计实验】——Multisim仿真实验-xx进制的计数器

前言

题目：关于xx进制的计数器（74LS161 / 74LS160设计实现学号尾号后两位+20后对应值的计数器）
本文不会详细的教你如何仿真实现计数器，更多的是分享如何完成这个实验的资源

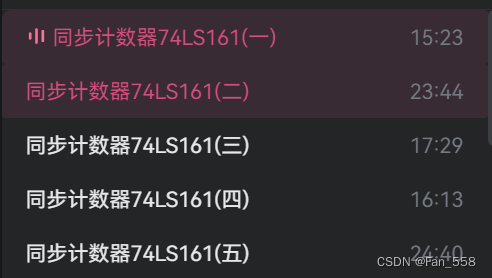

关于视频讲解点这里，视频是由一位b站上的老师讲解的，很是详细，会从原理到仿真实验手把手教你

Multisim下载 软件 解压密码
admincxz，里面有保姆级教程跟着一步步下载就可以了

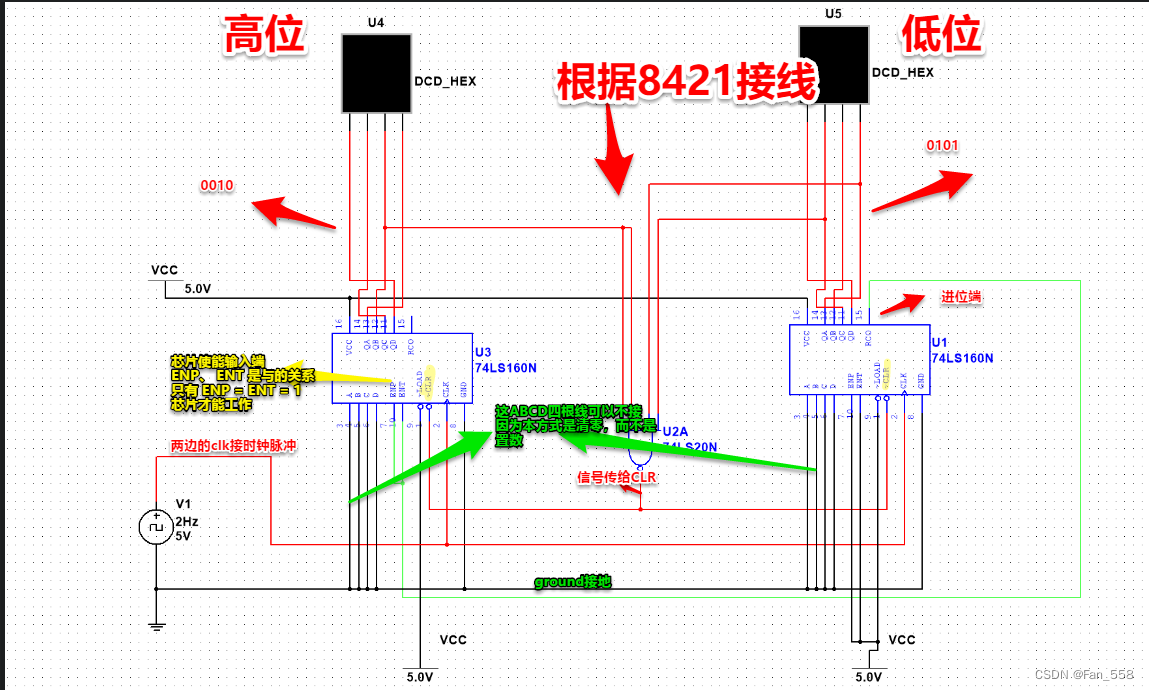

如下是本人的做的仿真图（25进制）
本人是用的74LS160N，上方的链接中的视频讲解使用的是74LS161，但是和74LS160N的实现基本是一致的，只是计数方式的不同(数码管中的计数)，160的话，数码管中的数只能是0-9，而161是0-E

160/161引脚位置功能几乎完全一致，区别如下：
160 CR：异步清零， LD同步预置，正常计数0000-1001
161 CR：异步清零， LD同步预置，正常计数0000-1111

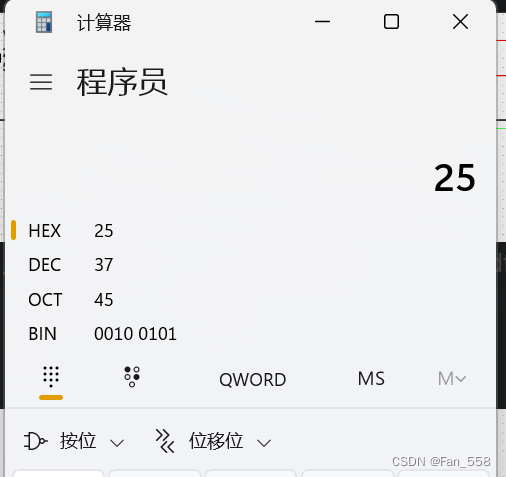

记得是十六进制转二进制哦

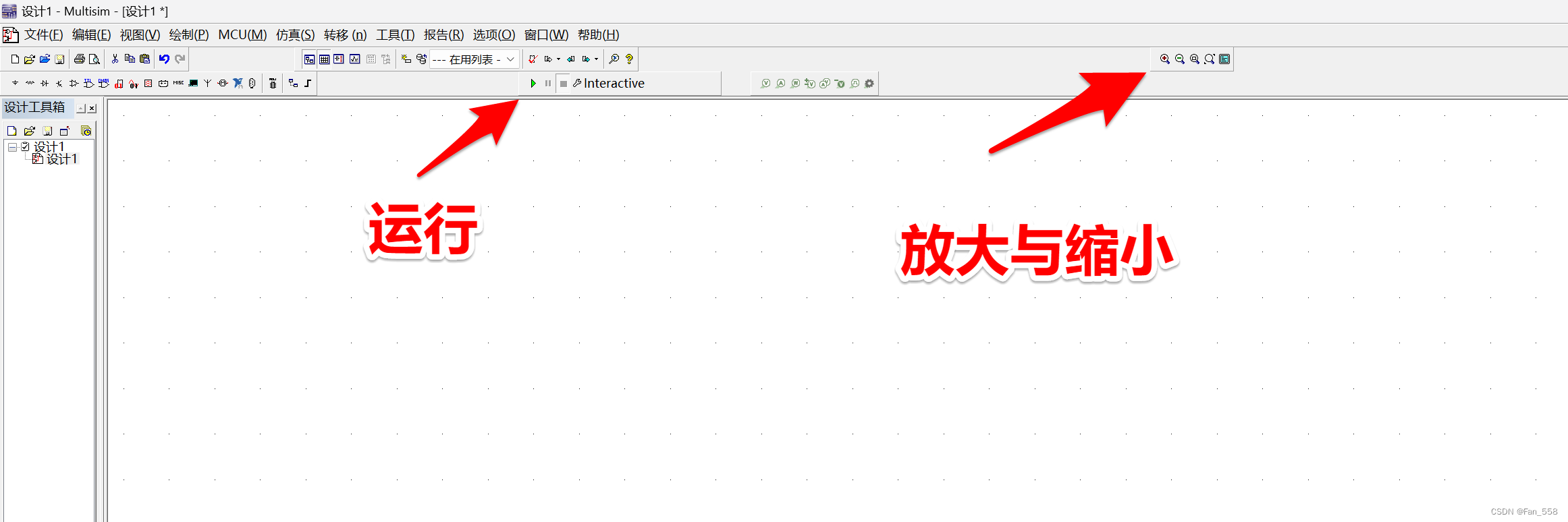

以下将会分享点关于Multisim的使用（做实验的时候苦找的一些按键与器件😣）

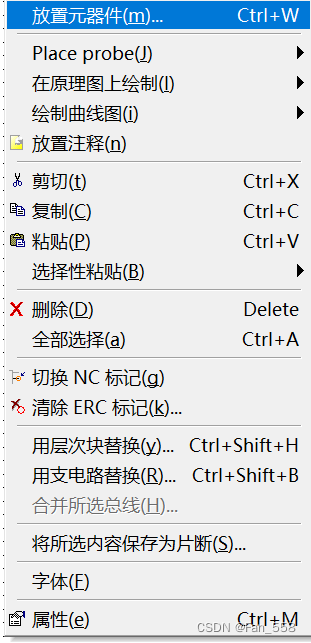

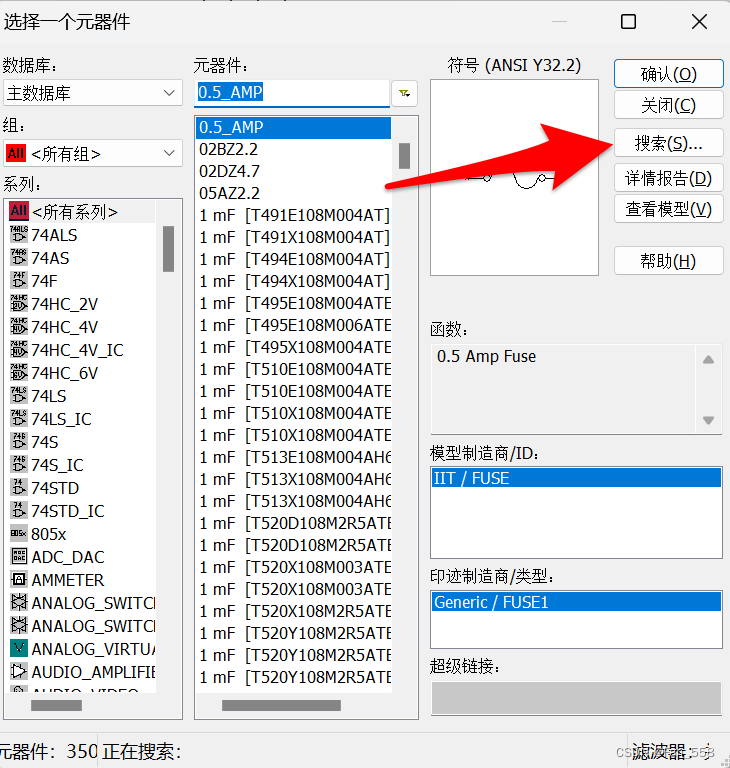

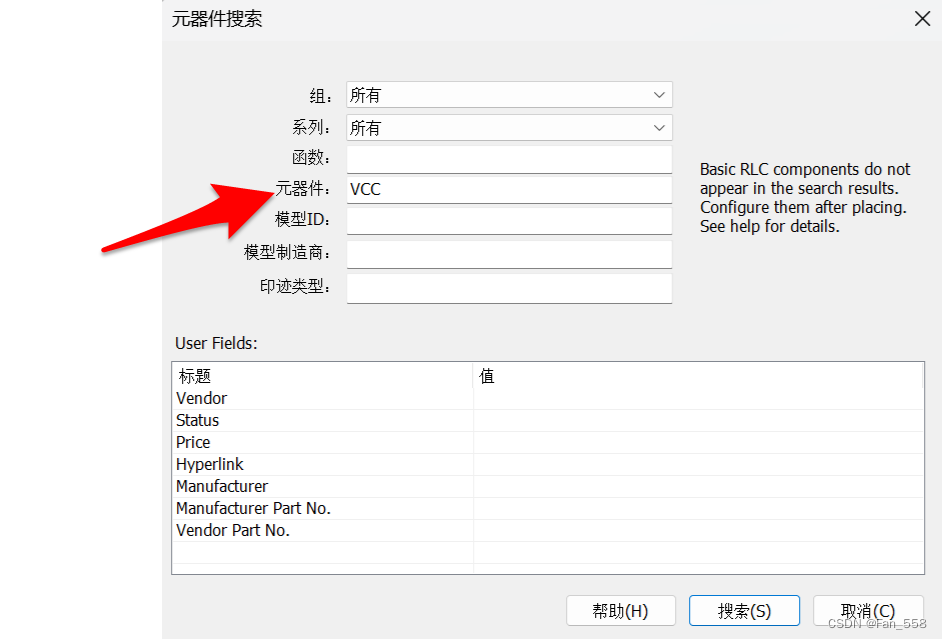

查找元器件（电源、门等）可以鼠标右键界面点击放置元器件然后搜索相应的元器件

屏幕录制 2023-11-08 224840

由于实现方式的不同，25进制表示的是0-24个状态，25并不会显示
关于实验箱上的测试只留下了这个图（可忽略哈，太乱了，毕竟本文是介绍仿真实验呢🫡）

小结

本文的分享就到这里啦，本人在此领域仅是一个门外汉，如果本文存在疏漏或错误的地方还请您能够指出
