Multisim14.0仿真（四十七）基于74LS161计数器设计

一、74LS161简介：

        74LS161是4位二进制同步计数器，该计数器能同步并行预置数据，具有清零置数、计数和保持功能，具有进位输出端。可串接计数器使用。

二、74LS161引脚定义及说明：

        CLR：为异步清零控制端。

        LOAD：为同步置数控制端

        ENP,ENT：为计数控制端

        D , C , B , A ：为并行数据输入端

        Qd，Qc，Qb，Qa ：为数据输出端

        RCO：为进位输出端

        CLK：为时钟输入端



三、74LS161主要功能：

◆ 异步清零功能：当CLR的反为零时，不论有无时钟脉冲CLK和其他信号输入，计数器被清零，即Qd~Qa都为0。

◆ 同步并行置数功能：当CLR的反=1，LOAD的反=0时，在输入时钟脉冲CLK上升沿的作用下，并行输入的数据dcba被置入计数器，即Qd~Qa=dcba。

◆ 计数功能：当LOAD的反=CLR的反=ENP=ENT=1，当CLK端输入计数脉冲时，计数器进行二进制加法计数。

◆ 保持功能：当LOAD的反=CLR的反=1时，且ENP和ENT中有”0“时，则计数器保持原来状态不变。

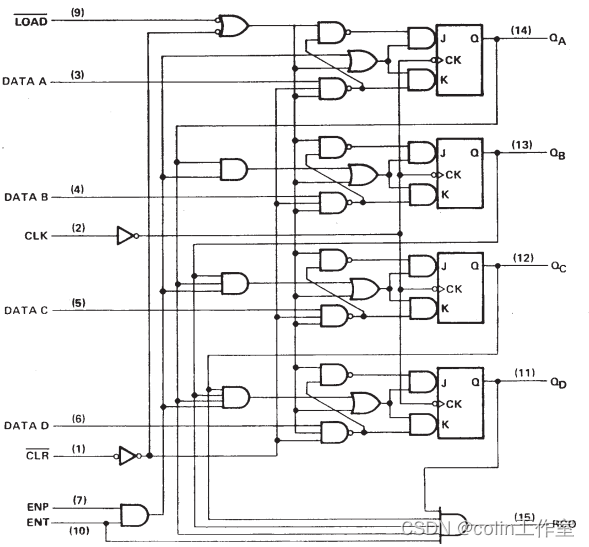

四、74LS161逻辑框图：

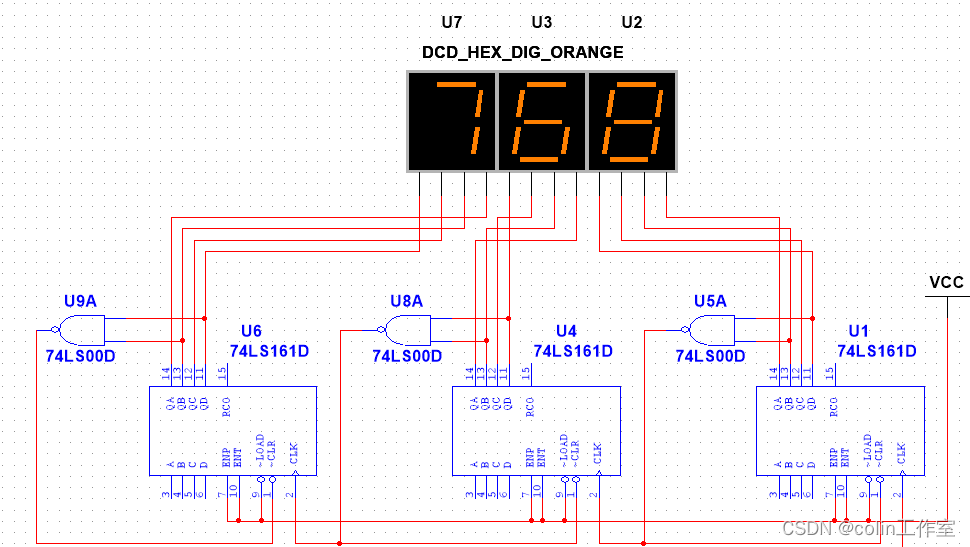

五、仿真原理图：

六、运行效果：
