  hspi1.Init.CLKPolarity = SPI_POLARITY_HIGH;//时钟极性为高的时候，就是平时都是高电平
    //这里的high就是1，low就是0
  hspi1.Init.CLKPhase = SPI_PHASE_2EDGE;//1就是第一个时钟沿，2就是第二个时钟沿

有一些文章写得上升沿下降沿真的不如第一个边沿和第二个来的易懂

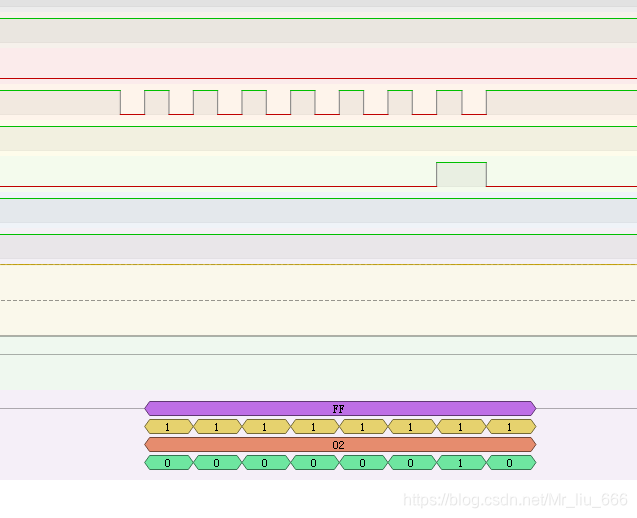

看第一张图，空闲时是高电平，第二个时钟沿采样

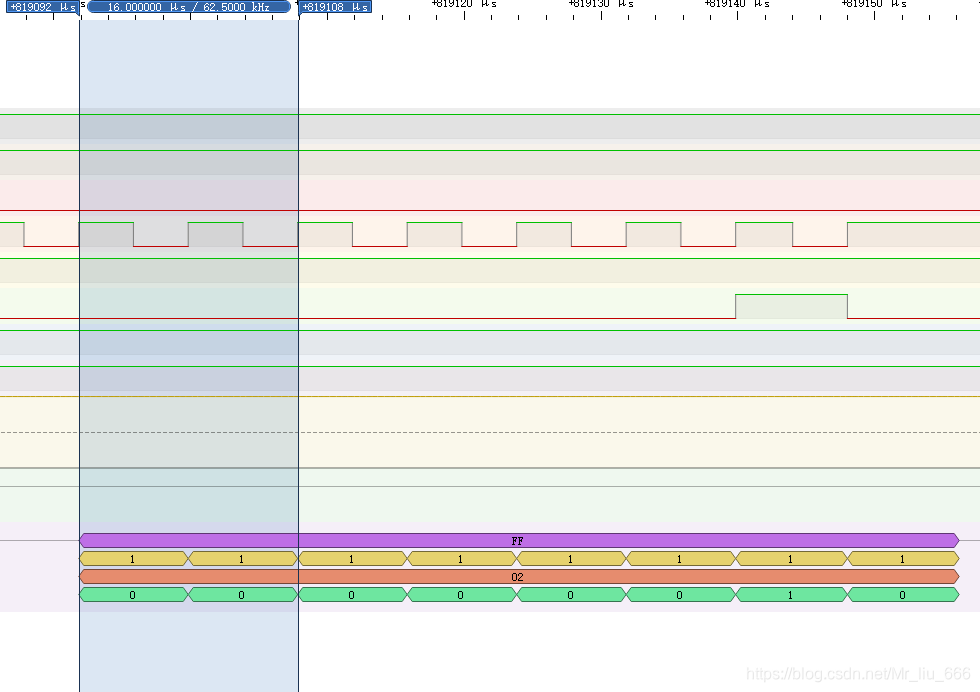

看第二张图，频率设置的是4MHz，64分频，那么就是62.5KHz的时钟，而事实上是125K的
