AUTOCAD——折弯标注

为圆或圆弧创建折弯半径标注。当圆或圆弧的中心位于布局之外并且无法在实际位置显示时,将创建折弯半径标注。可以在方便的位置指定标注的原点(称为中心位置替代)。

执行方式

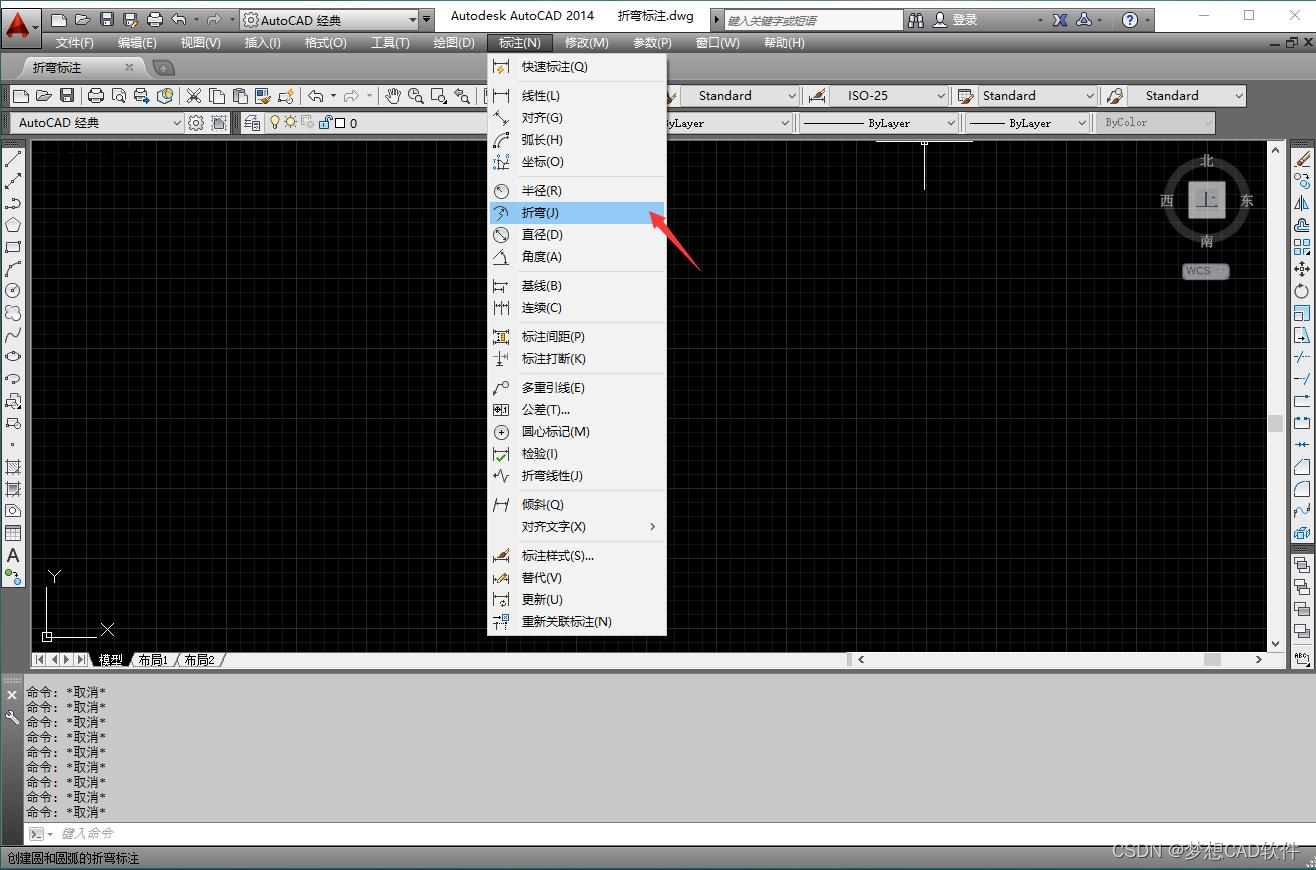

(1)单击菜单栏“标注→折弯”。如图:
在这里插入图片描述

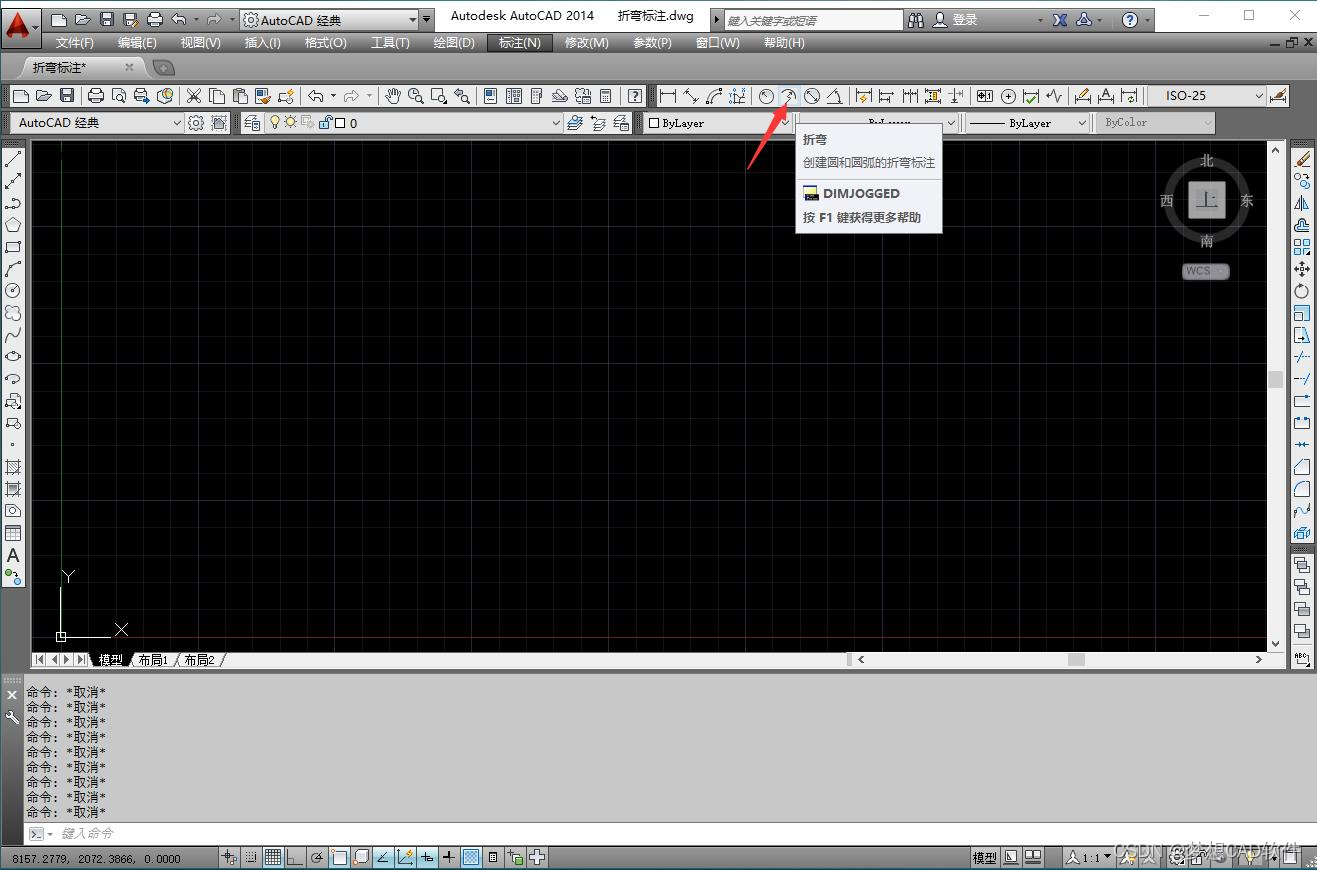

(2)单击标注工具栏“折弯”按钮如图:

在这里插入图片描述

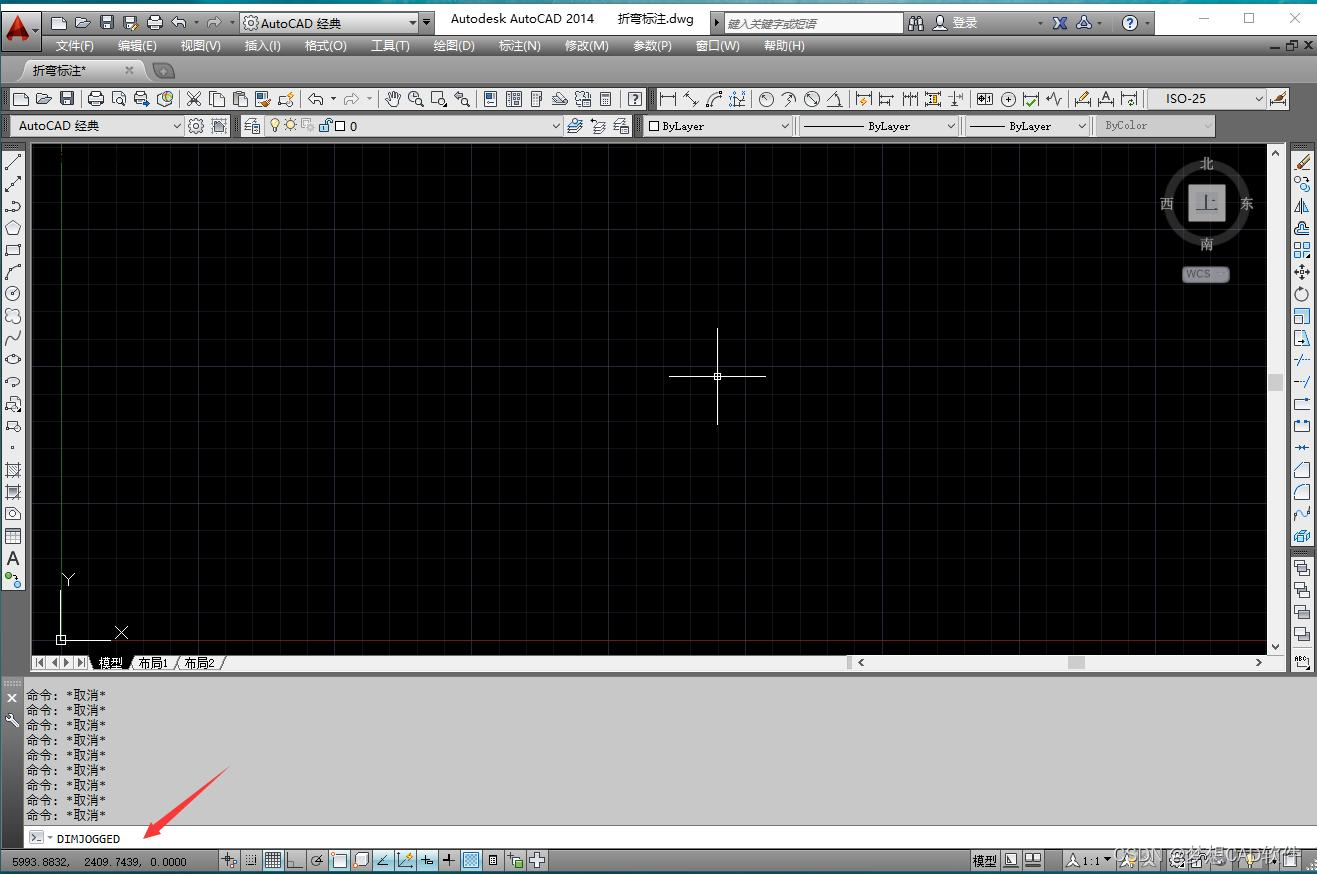

(3)在命令行中输入“DIMJOGGED”按enter键。如图:

AUTOCAD——折弯标注

操作步骤

执行命令之后,命令行会显示以下信息:

AUTOCAD——折弯标注

选项说明

(1)中心位置替代:指定折弯标注的新圆心,用于替代圆或圆弧的实际圆心。

(2)指定折弯位置:指定折弯的中点。

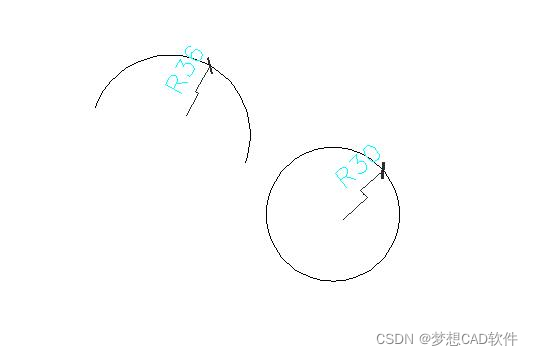

折弯标注命令绘制效果图如下:

AUTOCAD——折弯标注
