AUTOCAD——线性标注命令

创建线性标注。

执行方式

命令行：DIMLINEAR

菜单栏：标注→线性标注

工具栏：线性标注图标

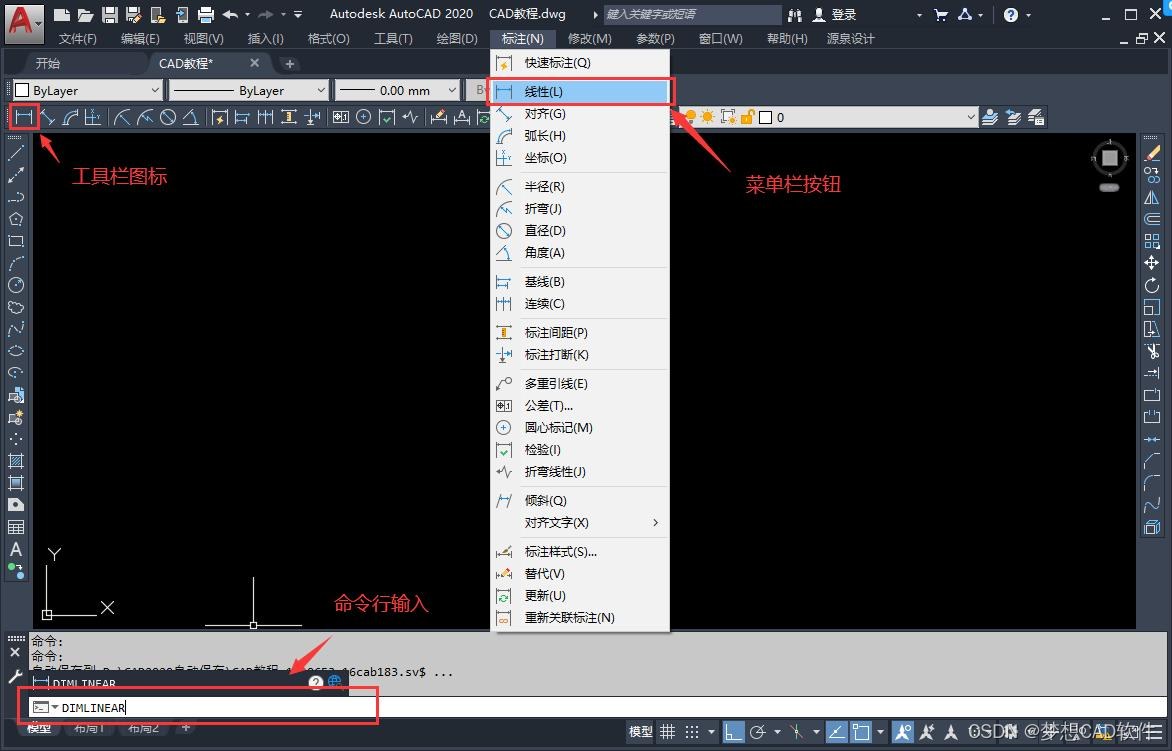

“线性标注操作命令位置”界面

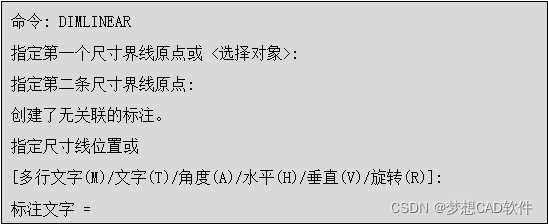

执行以上命令后，命令行会显示以下信息：

选项说明

（1）指定尺寸线的位置：用于确定尺寸线的位置。

（2）多行文字：用多行文本编辑器确定尺寸文本。

（3）文字：用于在命令行提示下输入或编辑尺寸文本。

（4）角度：用于确定尺寸文本的倾斜角度。

（5）水平：水平标注尺寸，不论标注什么方向的线段，尺寸线总保持水平位置。

（6）垂直：垂直标注尺寸，不论标注什么方向的线段，尺寸线总保持垂直的位置。

（7）旋转：输入尺寸线旋转的角度值，旋转标注尺寸。

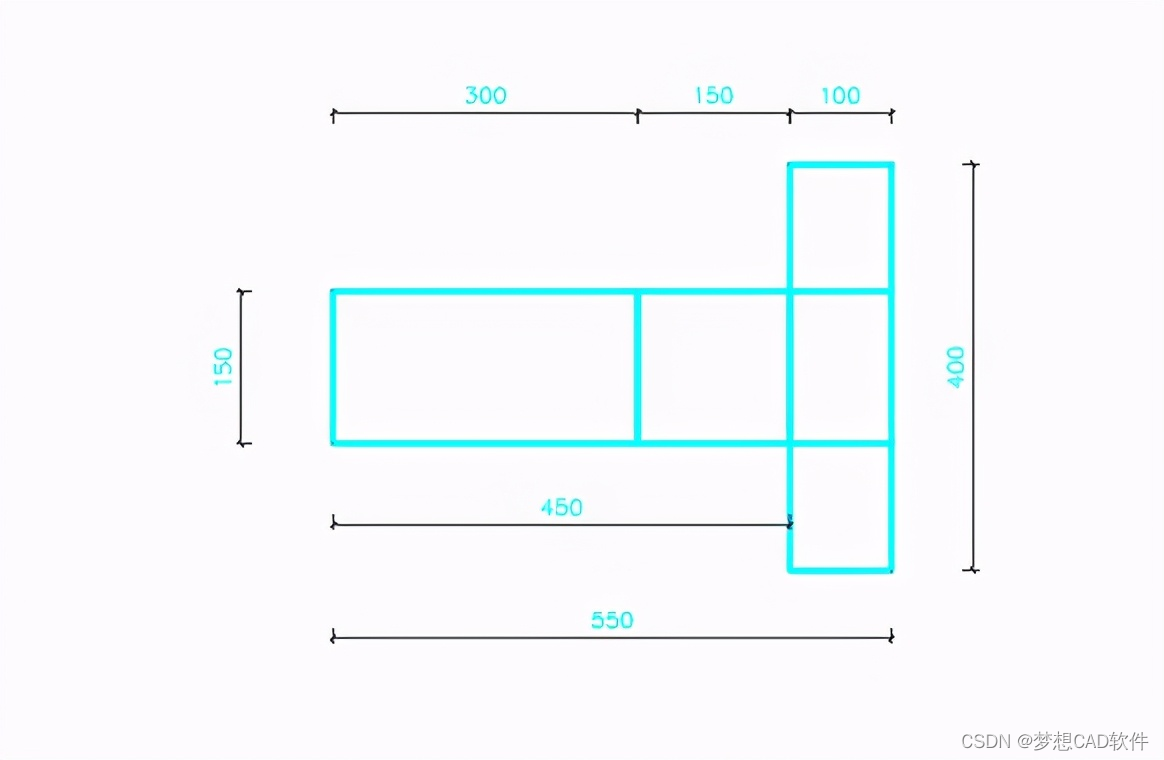

线性标注效果：
