AUTOCAD——角度标注、折弯线性

创建角度标注。

执行方式

命令行：DIMANGULAR

菜单栏：标注→角度标注

工具栏：角度标注图标

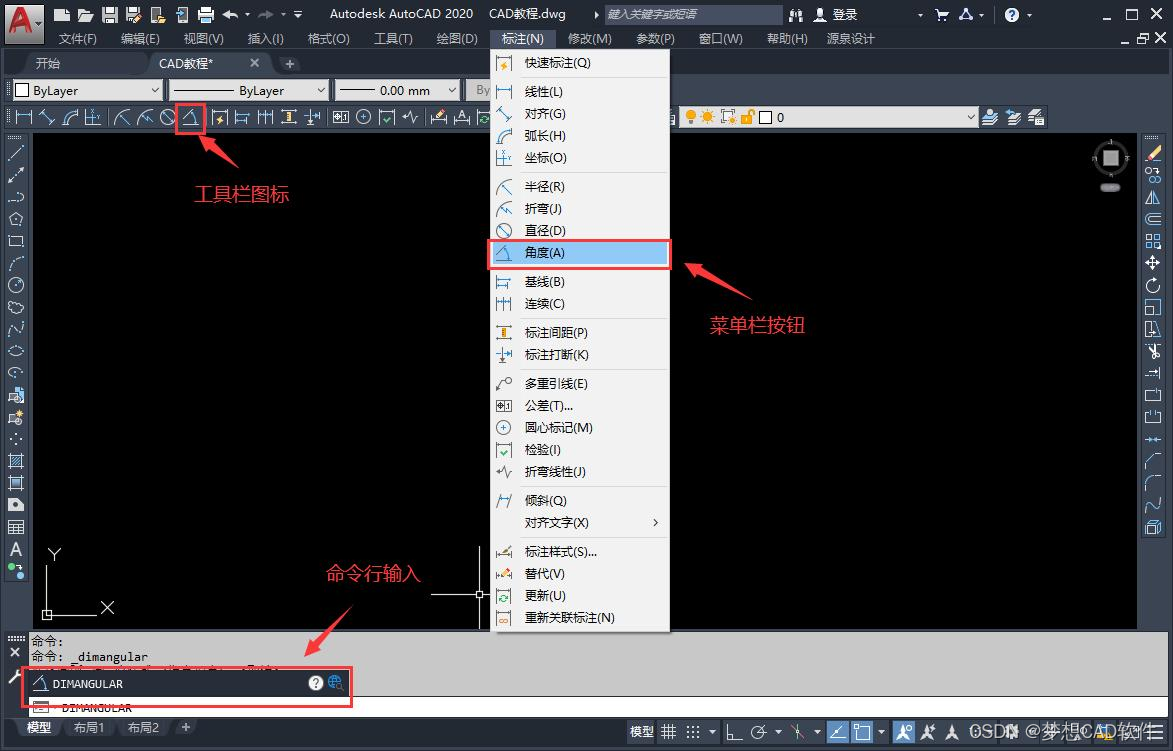

“角度标注操作命令位置”界面

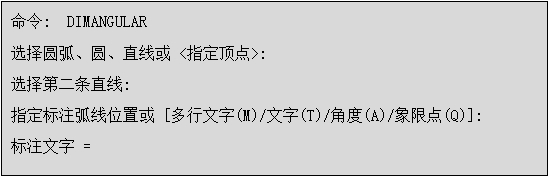

执行以上命令后，命令行会显示以下信息：

选项说明

（1）指定标注弧线位置：指定尺寸线的位置并确定绘制尺寸界限的方向。

（2）象限：指定标注应锁定到的象限。

（3）多行文字：显示在位文字编辑器，可用它来编辑标注文字。

（4）文字：自定义标注文字，生成的标注测量值显示在尖括号中。

（5）角度：修改标注文字的角度。

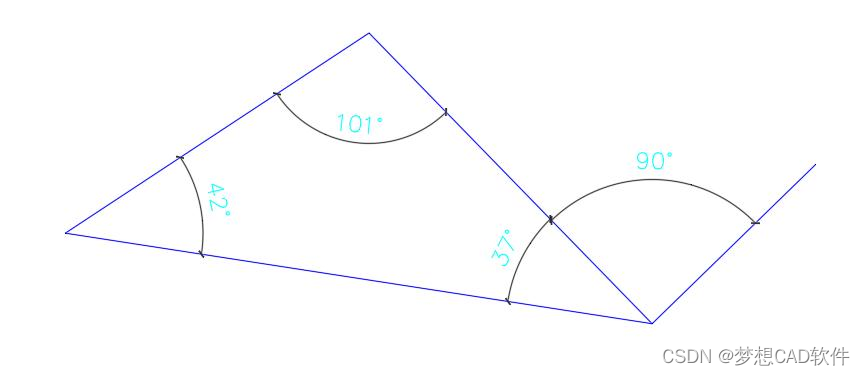

角度标注效果：

在线性标注或对齐标注中添加或删除折弯线。

执行方式

命令行：DIMJOGLINE

菜单栏：标注→折弯线性

工具栏：折弯线性图标

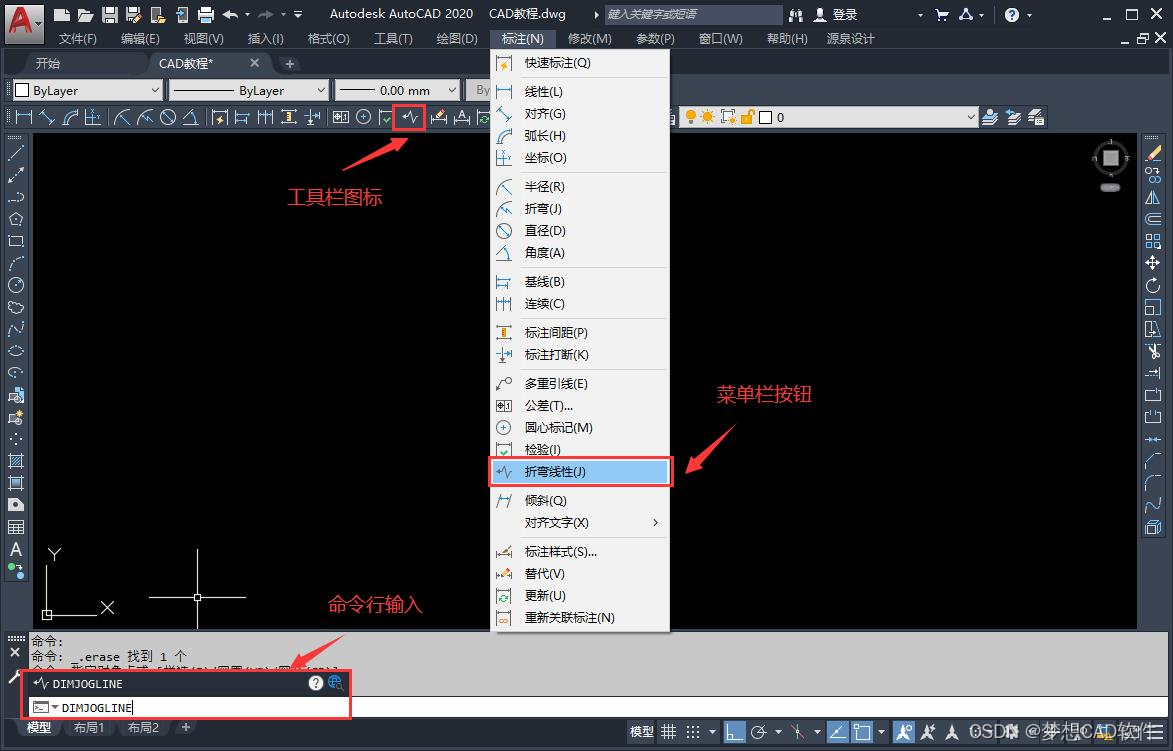

“折弯线性操作命令位置”界面

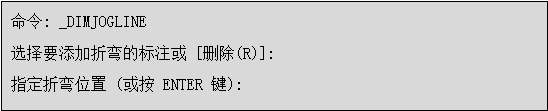

执行以上命令后，命令行会显示以下信息：

选项说明

（1）添加折弯：指定要向其添加折弯的线性标注或对齐标注。按enter键可在标注文字与第一条尺寸界限之间的中点处放置折弯，或在基于标注文字位置的尺寸线的中点处放置折弯。

（2）删除：指定要从中删除折弯的线性标注或对齐标注。

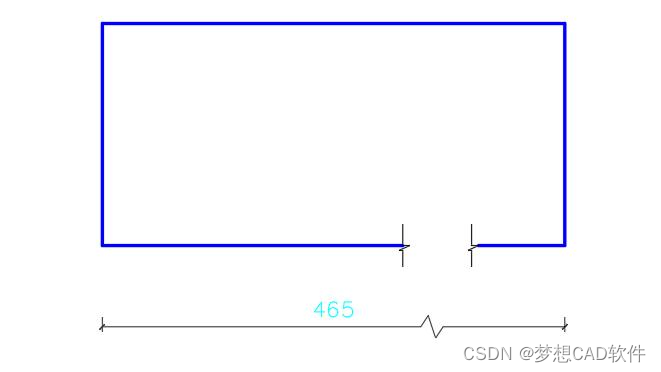

折弯线性效果：
