AUTOCAD——修剪命令、延伸命令

修剪对象以适合其它对象的边。

执行方式

命令行：TRIM（快捷键：TR）

菜单栏：修改→修剪

工具栏：修剪命令图标

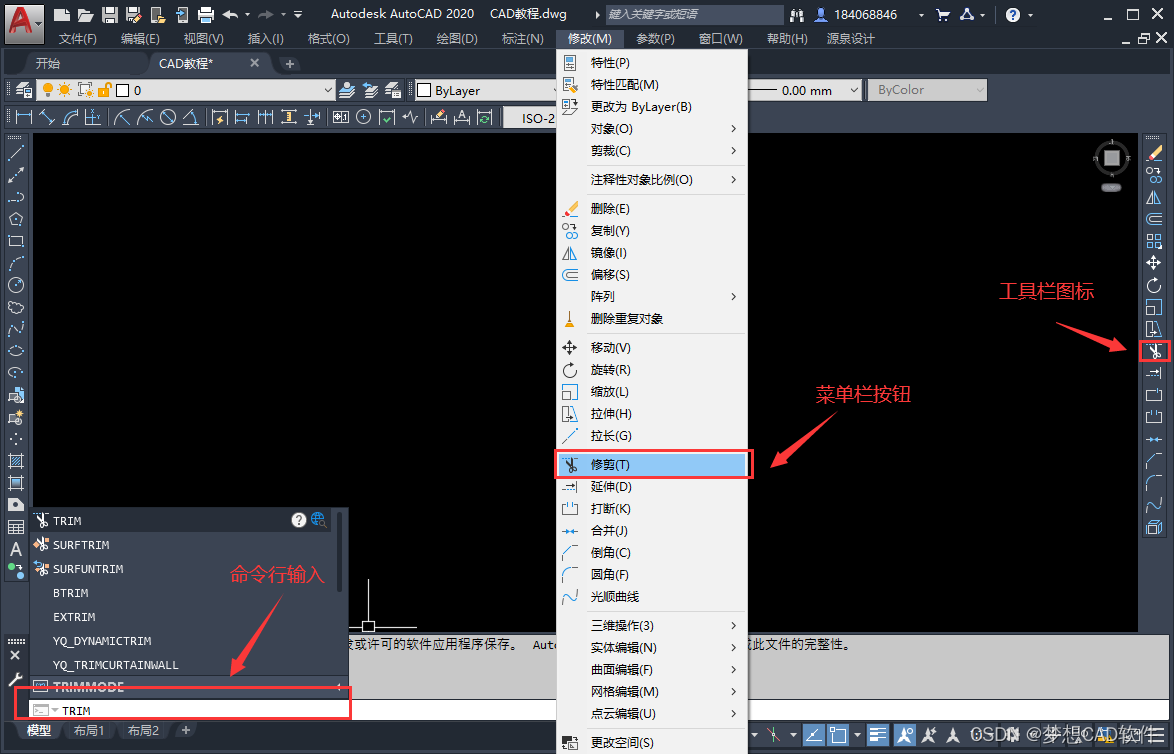

“修剪命令操作命令位置”界面

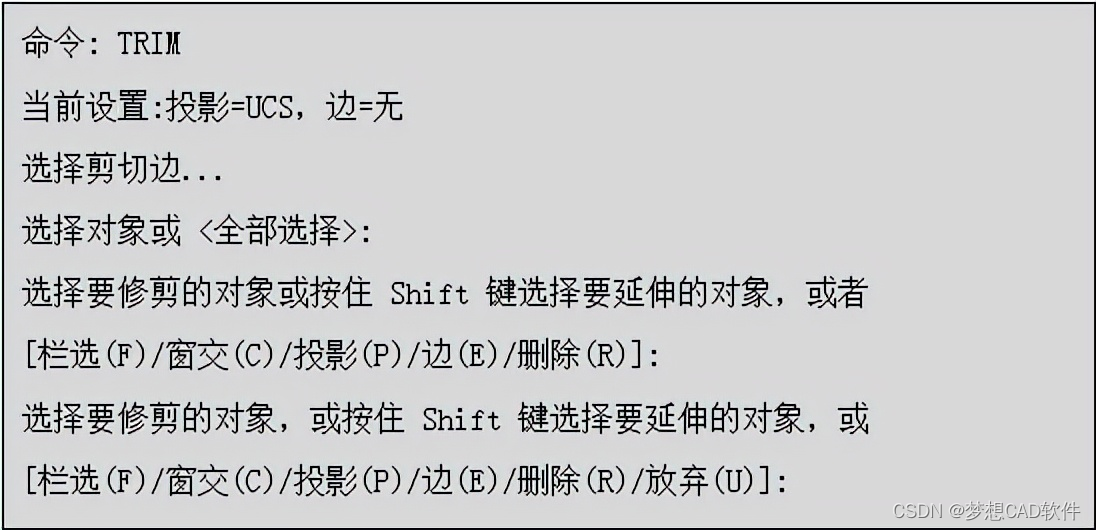

执行以上命令后，命令行会显示以下信息：

选项说明

（1）在选择对象时，如果按住shift键，系统就会自动将“修剪”命令转换为“延伸”命令。

（2）选择剪切边：指定一个或多个对象以用作修剪边界。

（3）选择对象：分别指定对象。

（4）全部选择：指定图形中的对象都可以用作修剪边界。

（5）要修剪的对象：指定修剪对象。

（6）栏选：系统以栏选的方式选择对象。

（7）窗交：系统以窗交的方式选择对象。

（8）投影：指定修剪对象时使用的投影方式。

（9）边：确定对象是在另一对象的延长边处进行修剪，还是仅在三维空间中与该对象相交的对象处进行修剪。

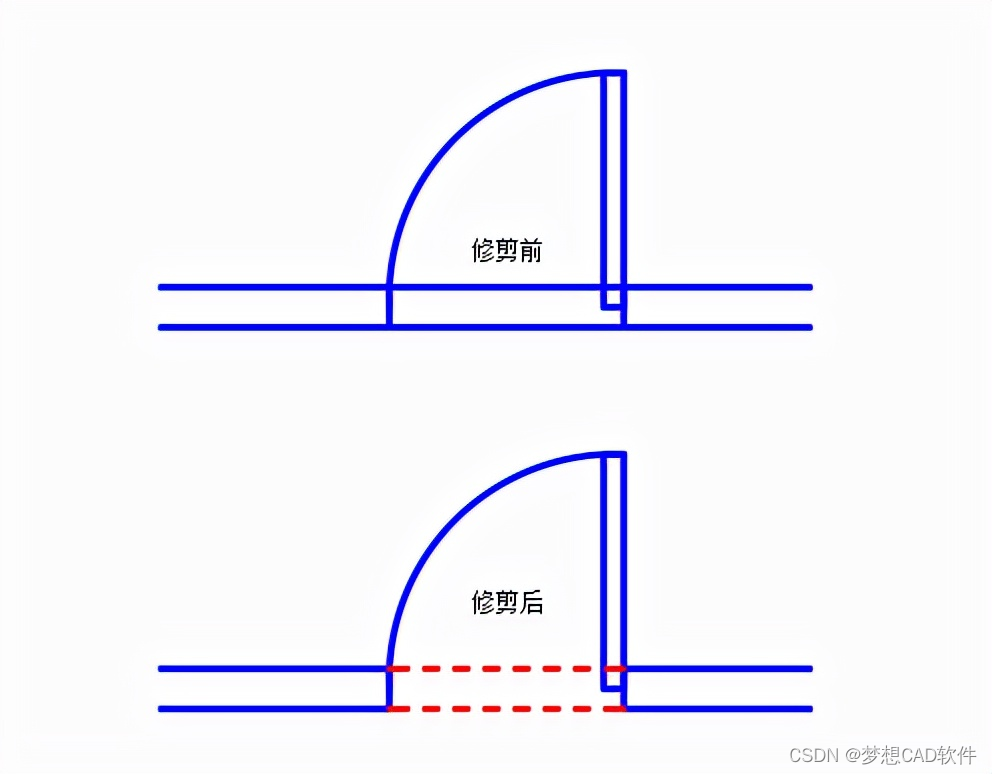

修剪对象效果：

用于延伸对象直到另一个对象的边界线。

执行方式

命令行：EXTEND（快捷键：EX）

菜单栏：修改→延伸

工具栏：延伸命令图标

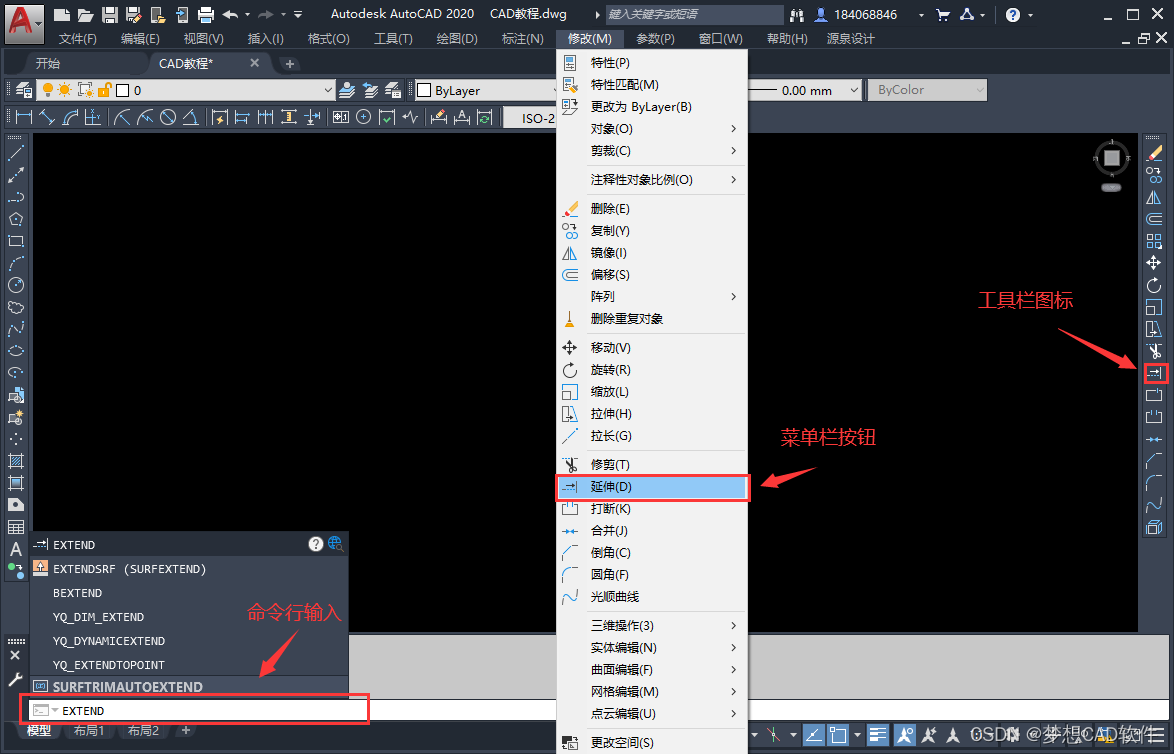

“延伸命令操作命令位置”界面

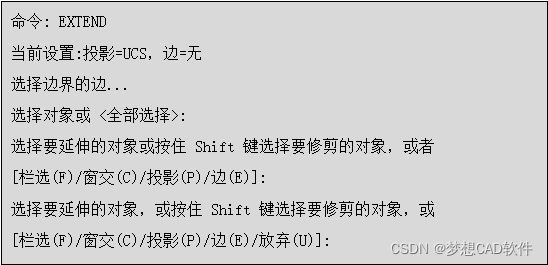

执行以上命令后，命令行会显示以下信息：

选项说明

（1）边界对象选择：使用选定对象来定义对象延伸到的边界。

（2）要延伸的对象：指定要延伸的对象，按enter键结束命令。

（3）栏选：系统以栏选的方式选择对象。

（4）窗交：系统以窗交的方式选择对象。

（5）投影：指定修剪对象时使用的投影方式。

（6）边：将对象延伸到另一个对象的隐含边，或仅延伸到三维空间中与其实际相交的对象。

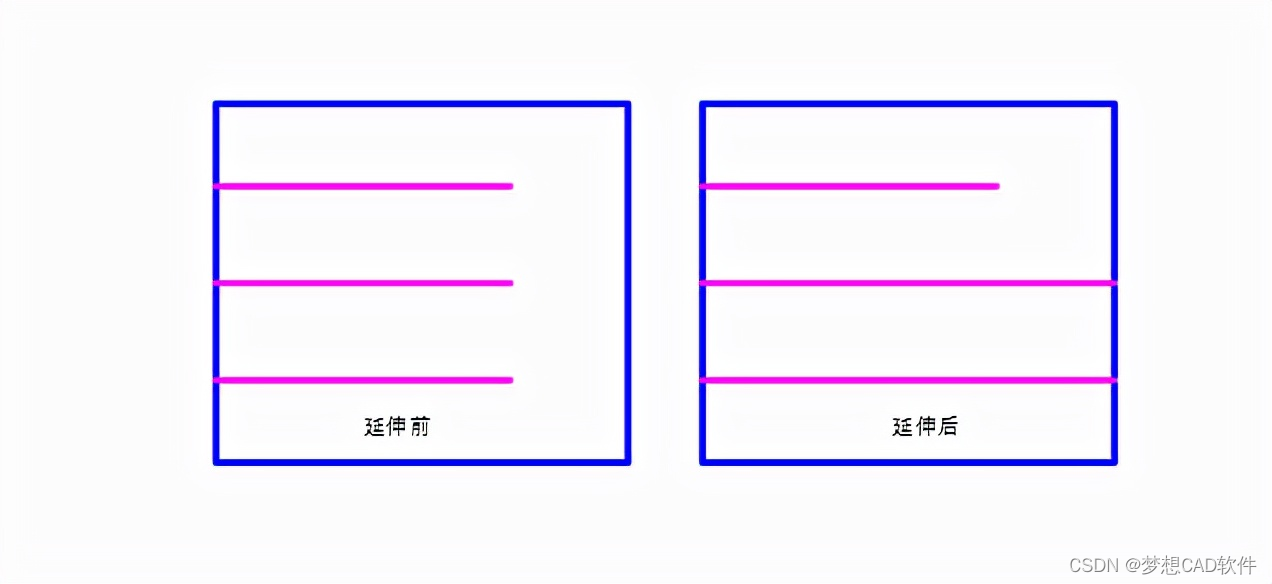

延伸对象效果：
