AUTOCAD——打断命令、合并命令

在两点之间打断选定的对象。

执行方式

命令行：BREAK（快捷键：BR）

菜单栏：修改→打断

工具栏：打断命令图标

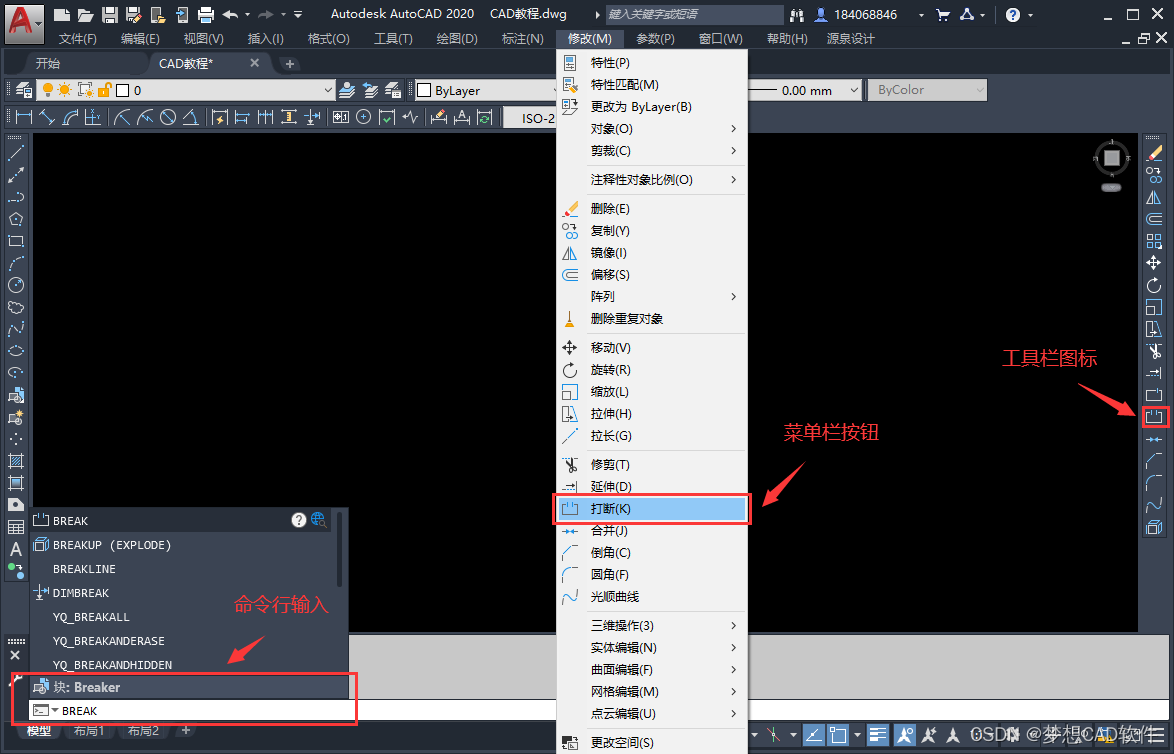

“打断命令操作命令位置”界面

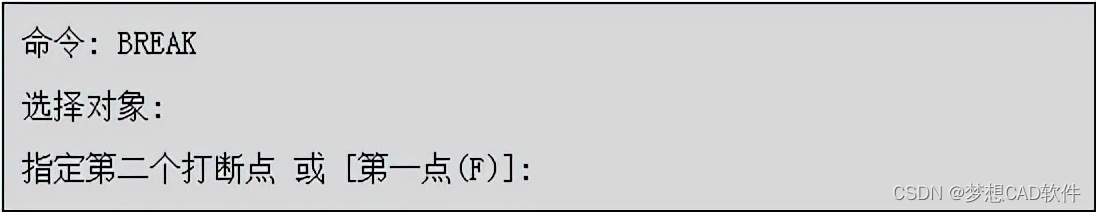

执行以上命令后，命令行会显示以下信息：

选项说明

（1）选择对象：选择要打断的对象。

（2）第一点：使用你指定的新点代替原来的第一个点。

（3）第二点：指定第二个点。两个指定点之间的对象部分将被删除。如果第二个点不在对象上，将选择对象上与该点最接近的点；因此，要打断直线、圆弧或多段线的一端，可以在要删除的一端附近指定第二个打断点。

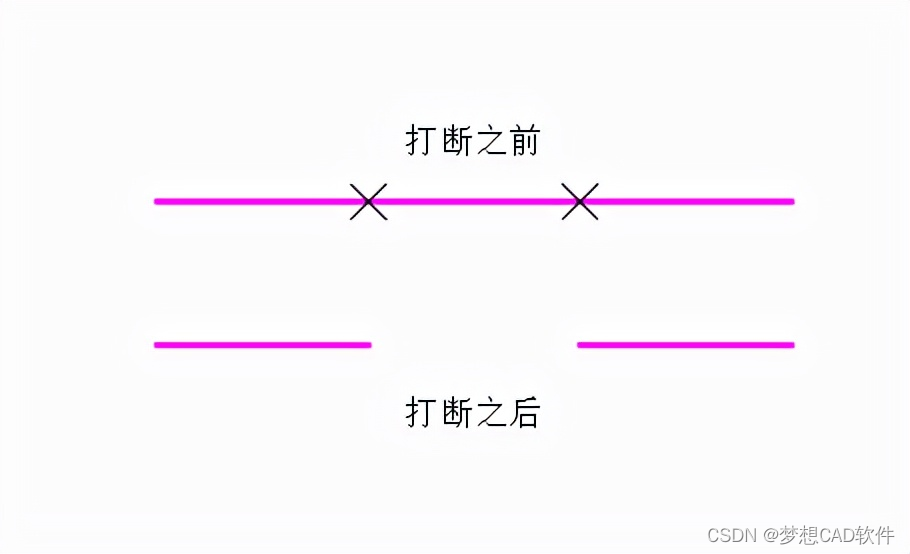

打断对象效果：

合并命令可以将直线、圆、椭圆弧和样条曲线等独立的图线合并为一个对象。

执行方式

命令行：JOIN

菜单栏：修改→合并

工具栏：合并命令图标

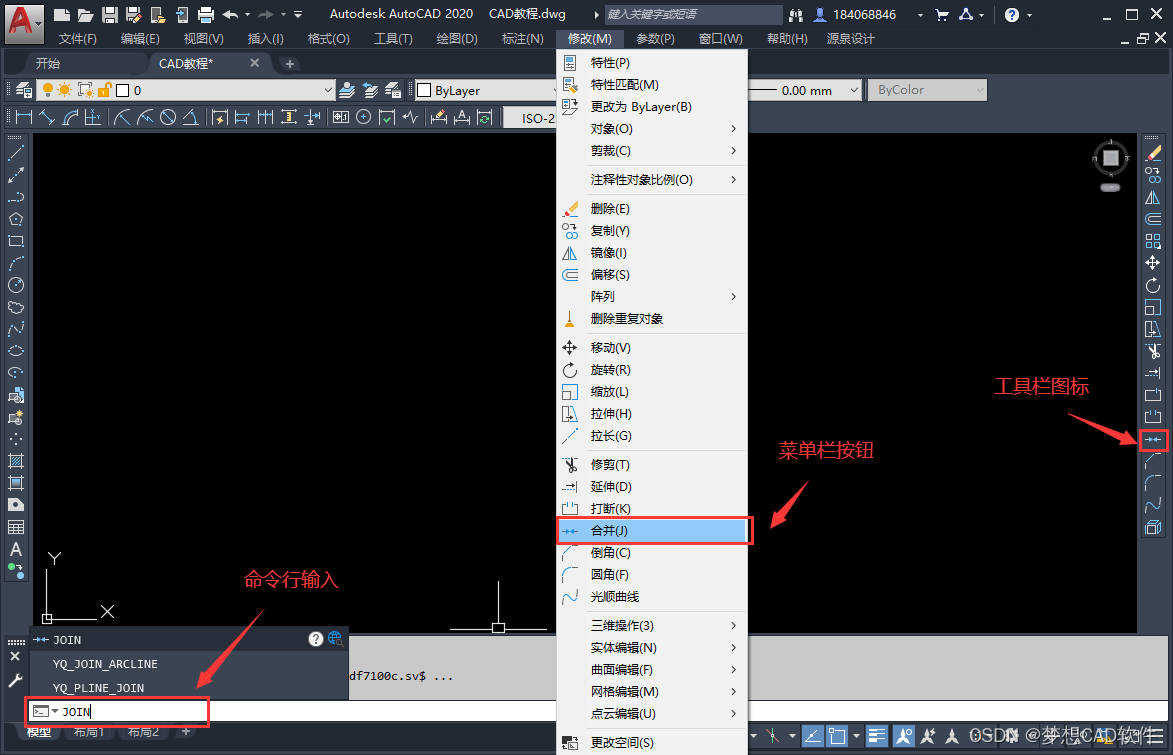

“合并命令操作命令位置”界面

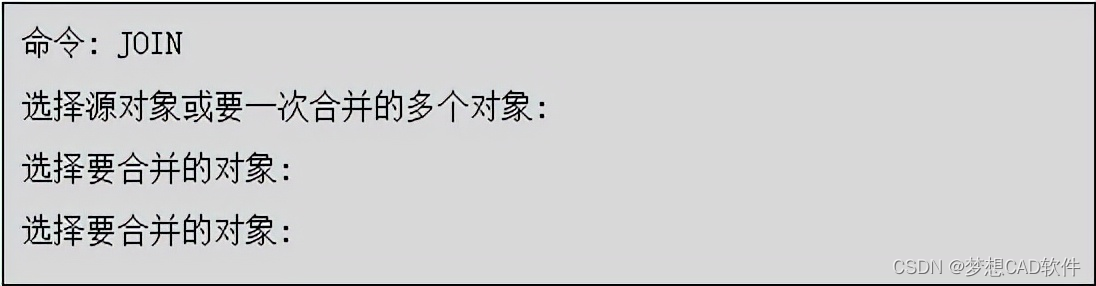

执行以上命令后，命令行会显示以下信息：

选项说明

选择对象或一次性合并的多个对象：选择直线、多线段、圆弧、椭圆弧或样条曲线。

合并多个对象，而无需指定源对象。规则和生成的对象类型如下所示：

（1）合并共线可产生直线对象。直线的端点之间可以有间隙

（2）合并具有相同圆心和半径的共面圆弧可产生圆弧或圆对象。圆弧的端点之间可以有间隙。以逆时针方向进行加长。如果合并的圆弧形成完整的圆，会产生圆对象。

（3）将样条曲线、椭圆圆弧或螺旋合并在一起或合并到其他对象可产生样条曲线对象。这些对象可以不共面。

（4）合并共面直线、圆弧、多段线或三维多段线可产生多段线对象。

（5）合并不是弯曲对象的非共面对象可产生三维多段线。

合并对象效果：
