AUTOCAD——倒角命令、圆角命令

倒角命令即斜角命令，是用斜线连接两个不平行的线型对象。可以用斜线连接直线段、双向无线延长线、射线和多义线。

1.指定两个斜线距离

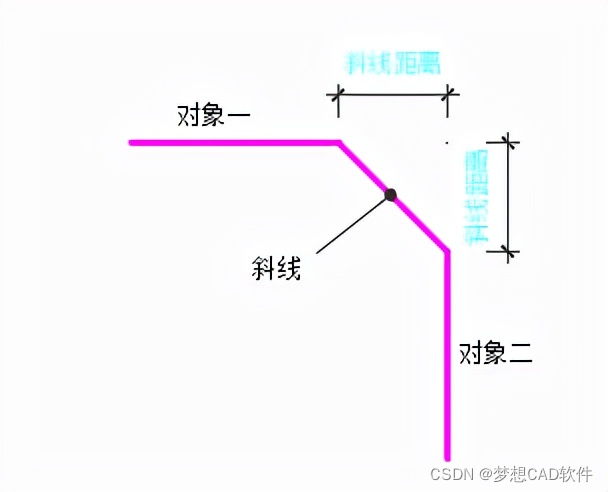

斜线距离是指从被连接对象与斜线的交点到被连接对象的两对象交点之间的距离。

2.指定斜线角度和一个斜线距离连接选择的对象

采用这种方式连接对象时，需要输入两个参数：斜线与一个对象的斜线距离和斜线与该对象的夹角。

执行方式

命令行：CHANFER(快捷键：CHA)

菜单栏：修改→倒角

工具栏：倒角命令图标

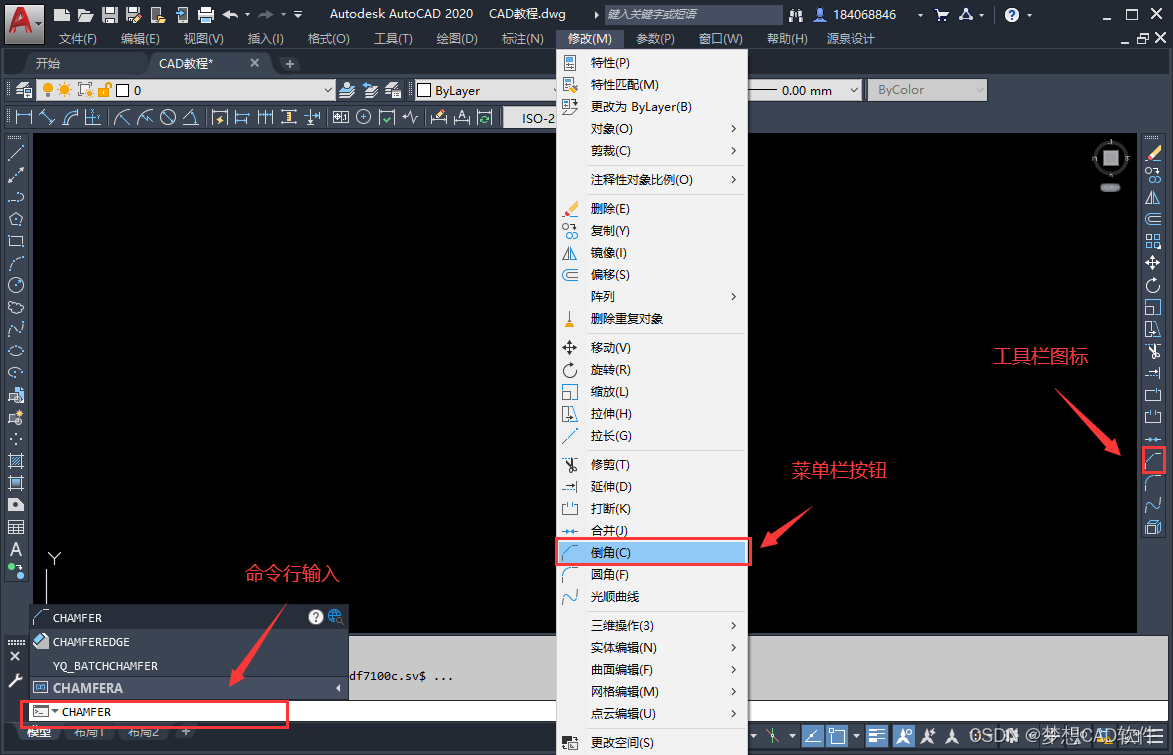

“倒角命令操作命令位置”界面

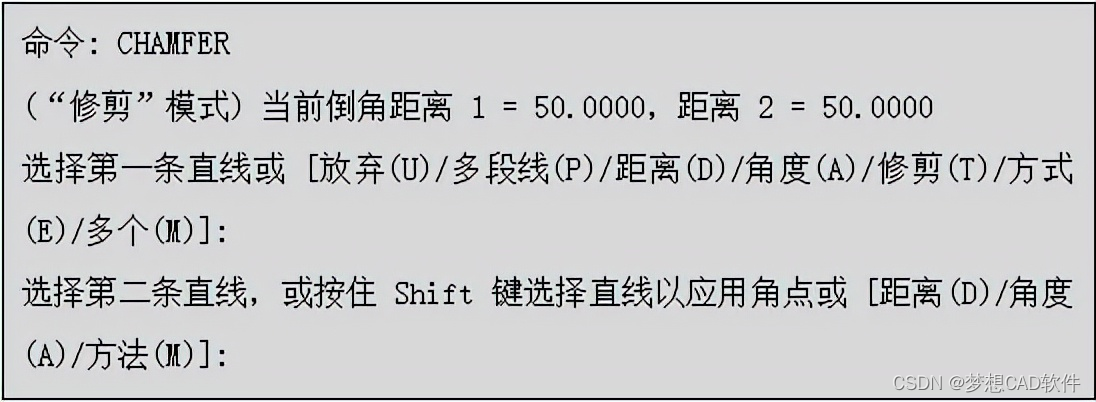

执行以上命令后，命令行会显示以下信息：

选项说明

（1）多线段：对多线段的各个交叉点倒斜角。

（2）距离：选择倒角的两个斜线距离，这两个距离可以相同也可以不相同。

（3）角度：选择第一条直线的斜线距离和第一条直线的倒角角度。

（4）修剪：与圆角连接命令相同，该选项决定连接对象后是否剪切掉源对象。

（5）方式：设置采用“距离”方式还是“角度”方式。

（6）多个：同时对多个对象进行倒角命令。

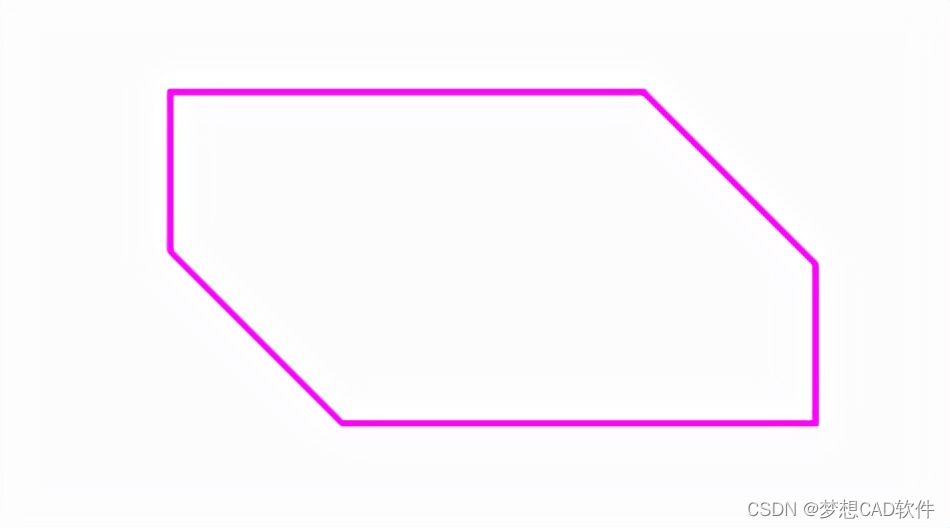

倒角对象效果：

圆角命令用于一条指定半径的圆弧平滑连接两个对象。可以平滑连接一对直线段、非圆弧的多义线段、双向无限长线、样条曲线、射线、圆、圆弧和椭圆，并且可以在任何时候平滑连接多义线的每个节点。

执行方式

命令行：FILLET(快捷键：F)

菜单栏：修改→圆角

工具栏：圆角命令图标

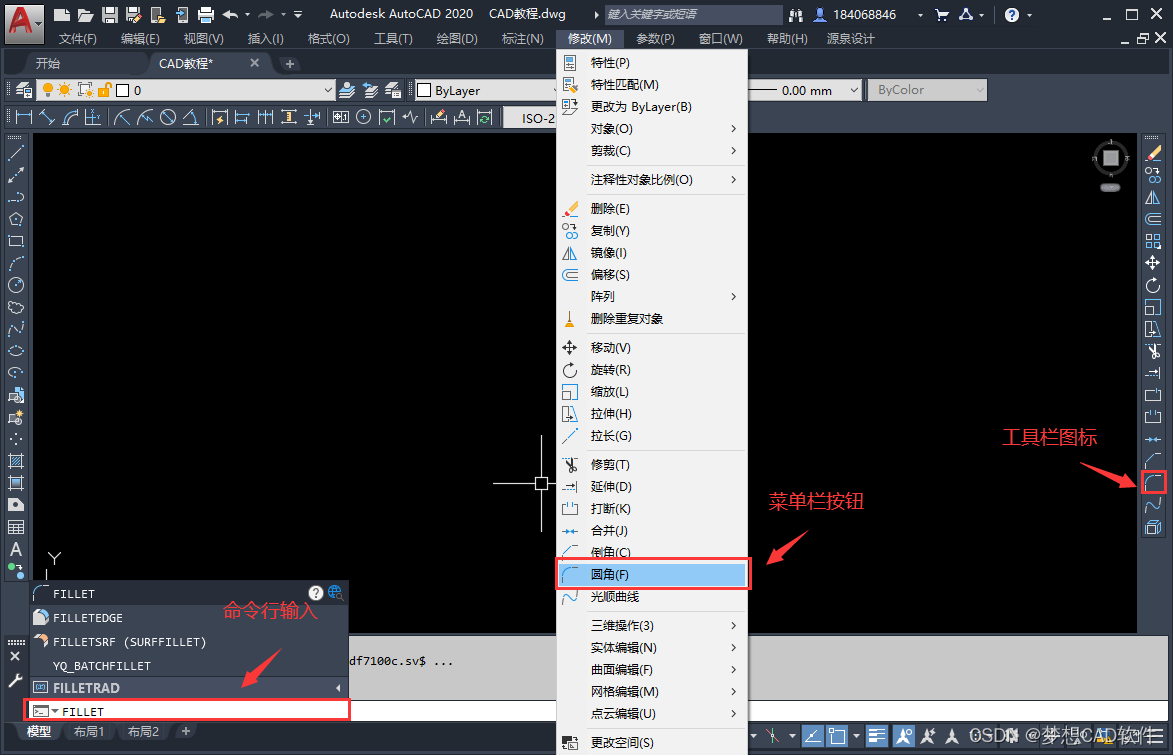

“圆角命令操作命令位置”界面

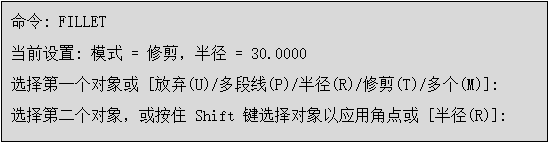

执行以上命令后，命令行会显示以下信息：

选项说明

（1）多线段：在一条二维多线段两段直线段的节点处插入圆弧。选择多线段后，系统会根据指定的圆弧半径把多线段各顶点用圆弧平滑连接起来。

（2）修剪：设置在平滑连接两条边时，是否修剪这两条边。

（3）多个：同时对多个对象进行圆角编辑命令，而不用重新启用命令。

（4）按住shift键并选择两条直线，可以快速创建零距离倒角或零半径圆角。

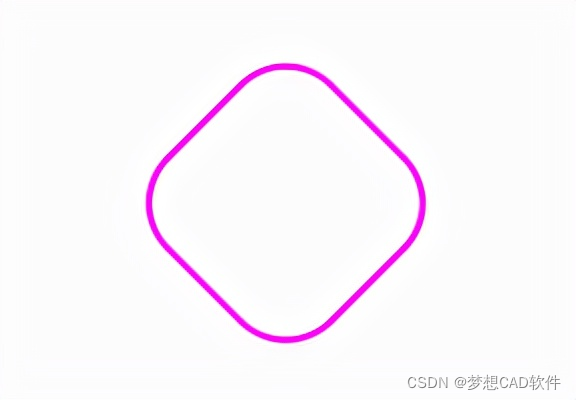

圆角对象效果：
