AUTOCAD——云线命令、滚动条设置

本文介绍了如何在AutoCAD2020中使用REVCLOUD命令创建和修改修订云线,包括徒手画、矩形、多边形等选项,并详细阐述了样式设置和对象转换功能。同时,讲解了如何通过OP命令启用图形窗口的滚动条,以方便查看和操作绘图区域。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

创建或修改云线。

执行方式

命令行:REVCLOUD

菜单栏:绘图→修订云线

工具栏:云线命令图标

AUTOCAD——云线命令

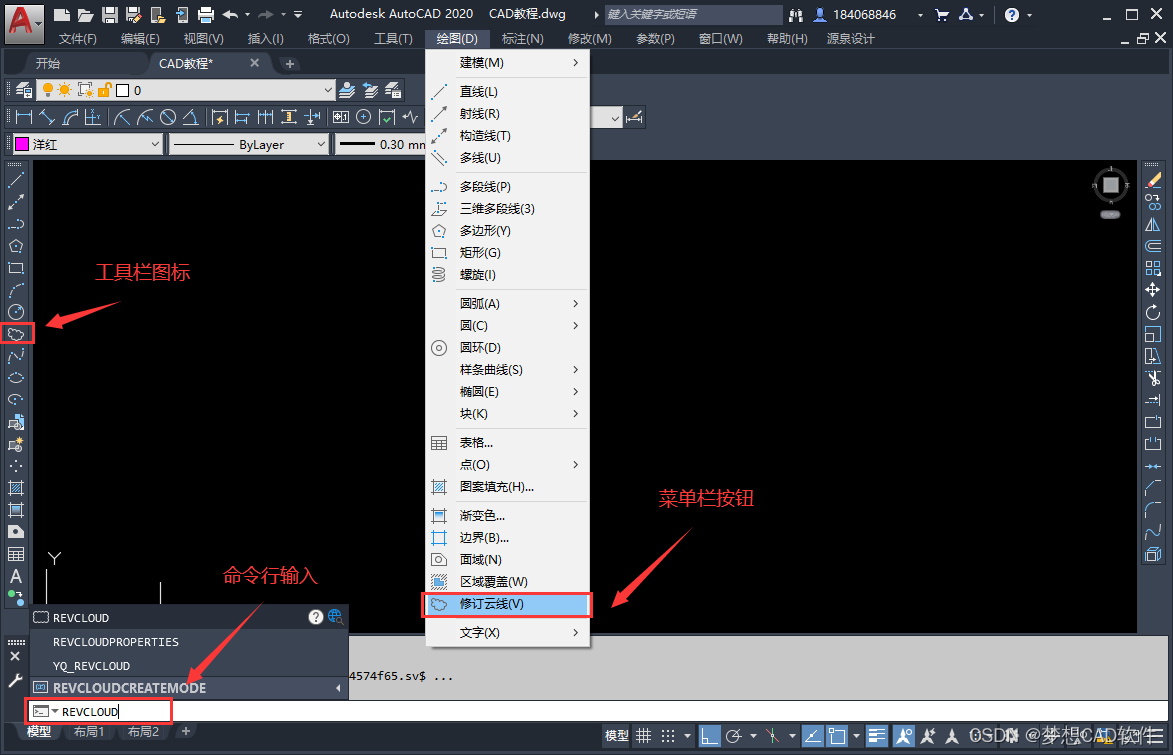

“云线命令操作位置”界面

AUTOCAD——云线命令

执行以上命令后,命令行会显示以下信息:

AUTOCAD——云线命令

选项说明

(1)第一点:指定徒手画修订云线的第一点。

(2)弧长:默认的弧长最小值和最大值是0.5000。所设置的最大弧长不能超过最小弧长的三倍。

(3)对象:指定要转换为云线的对象。

(4)矩形:使用指定的点作为对角点创建矩形云线。

(5)多边形:创建非矩形的多边形云线。

(6)徒手画:绘制徒手画云线。

(7)样式:指定修订云线的样式。

(8)修改:从现有修订的云线添加或删除侧边。

云线命令效果:
