AUTOCAD——快速提取说明文字

本文介绍了如何在AutoCAD 2020中快速将图纸中的文字提取到Word文档,包括使用CAD自带的ET工具和源泉插件的步骤,详细讲解了每种方法的操作过程,帮助用户高效完成文字转移。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

有时候我们需要把CAD中的大量文字提取到word中,下面来介绍两种快速提取的方式。

操作工具

操作系统:Windows10

AutoCAD版本:2020

方法一:CAD自带ET工具

步骤

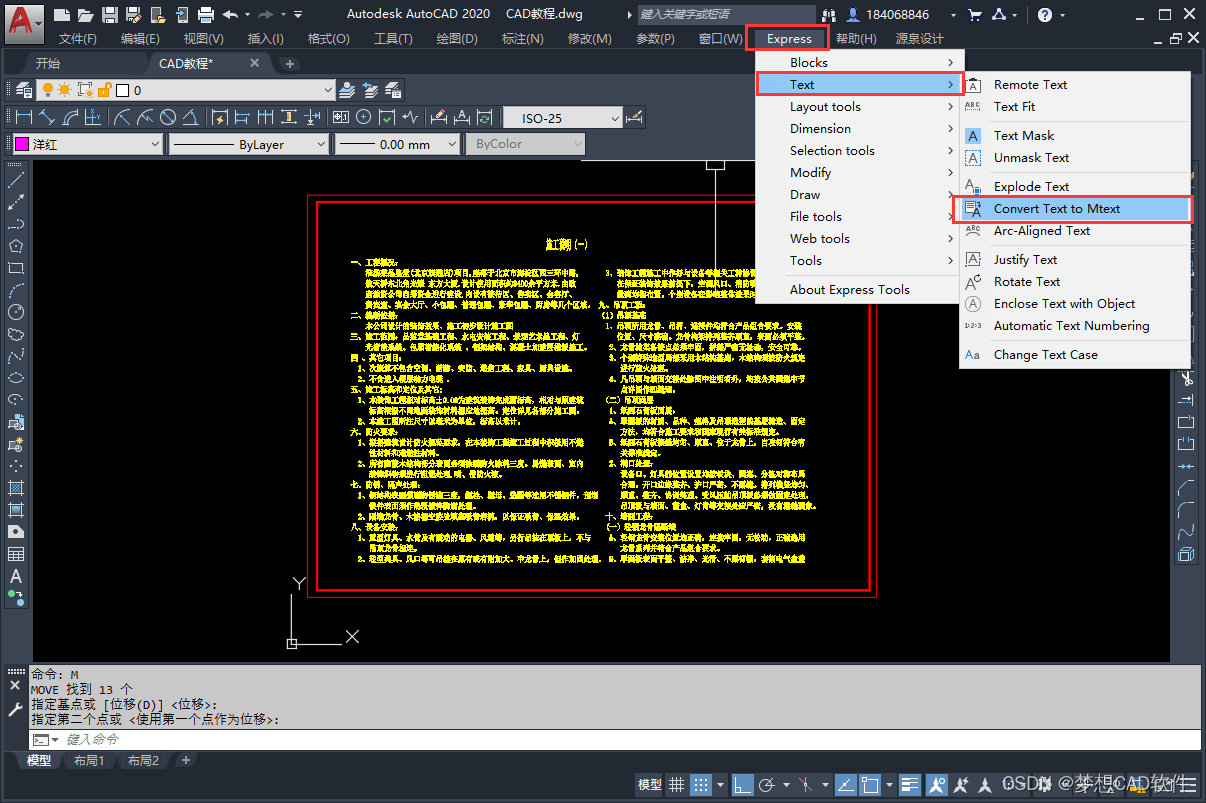

1.点击菜单栏的“Exprss-Text-Convert Text to Mtext”。

菜单栏点击

AUTOCAD——快速提取说明文字

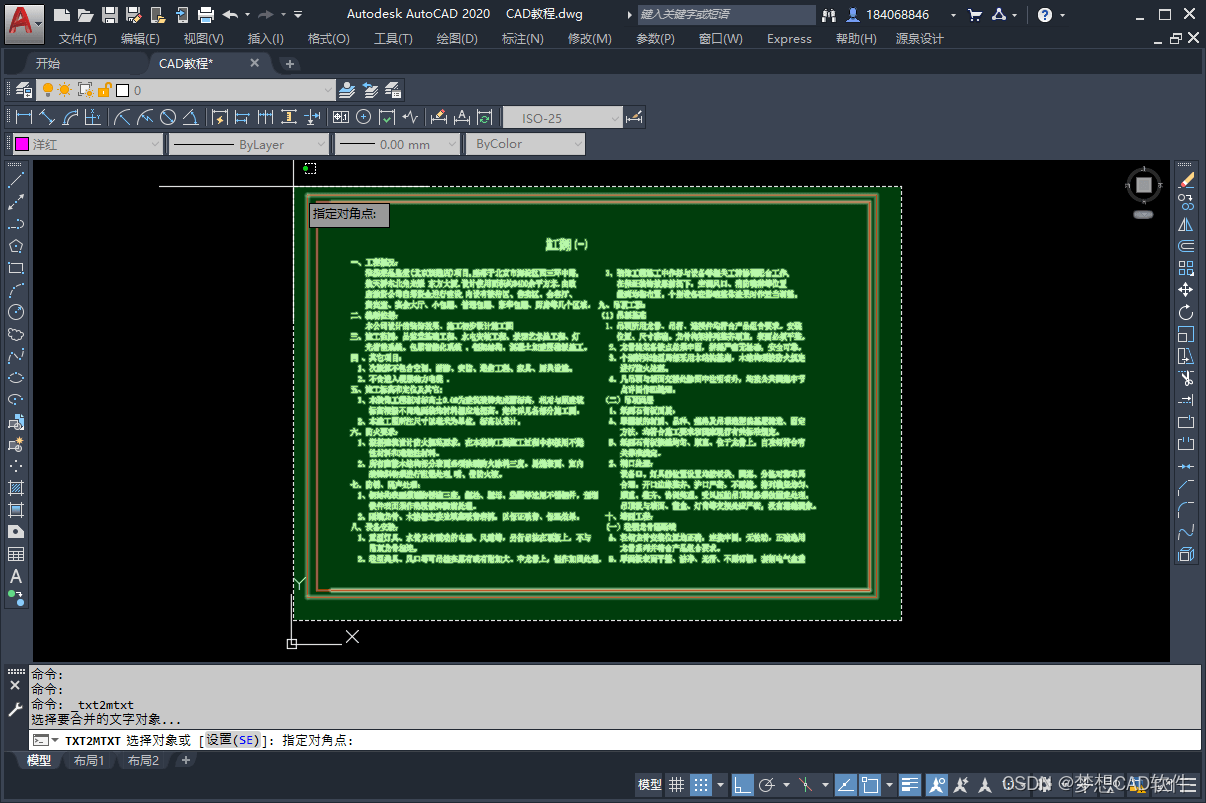

2.框选对象后点击enter键。

框选对象

AUTOCAD——快速提取说明文字

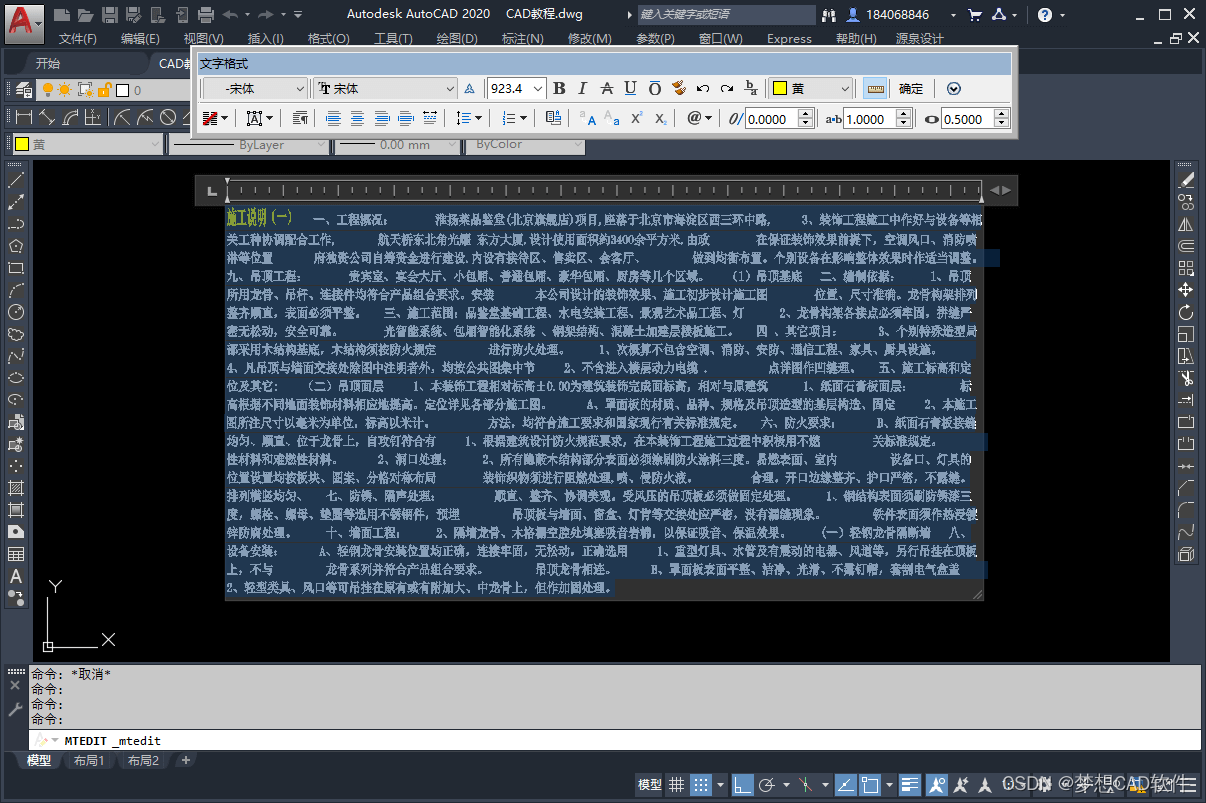

3.使文字转换为多行文字后再进行复制。

复制文字

AUTOCAD——快速提取说明文字

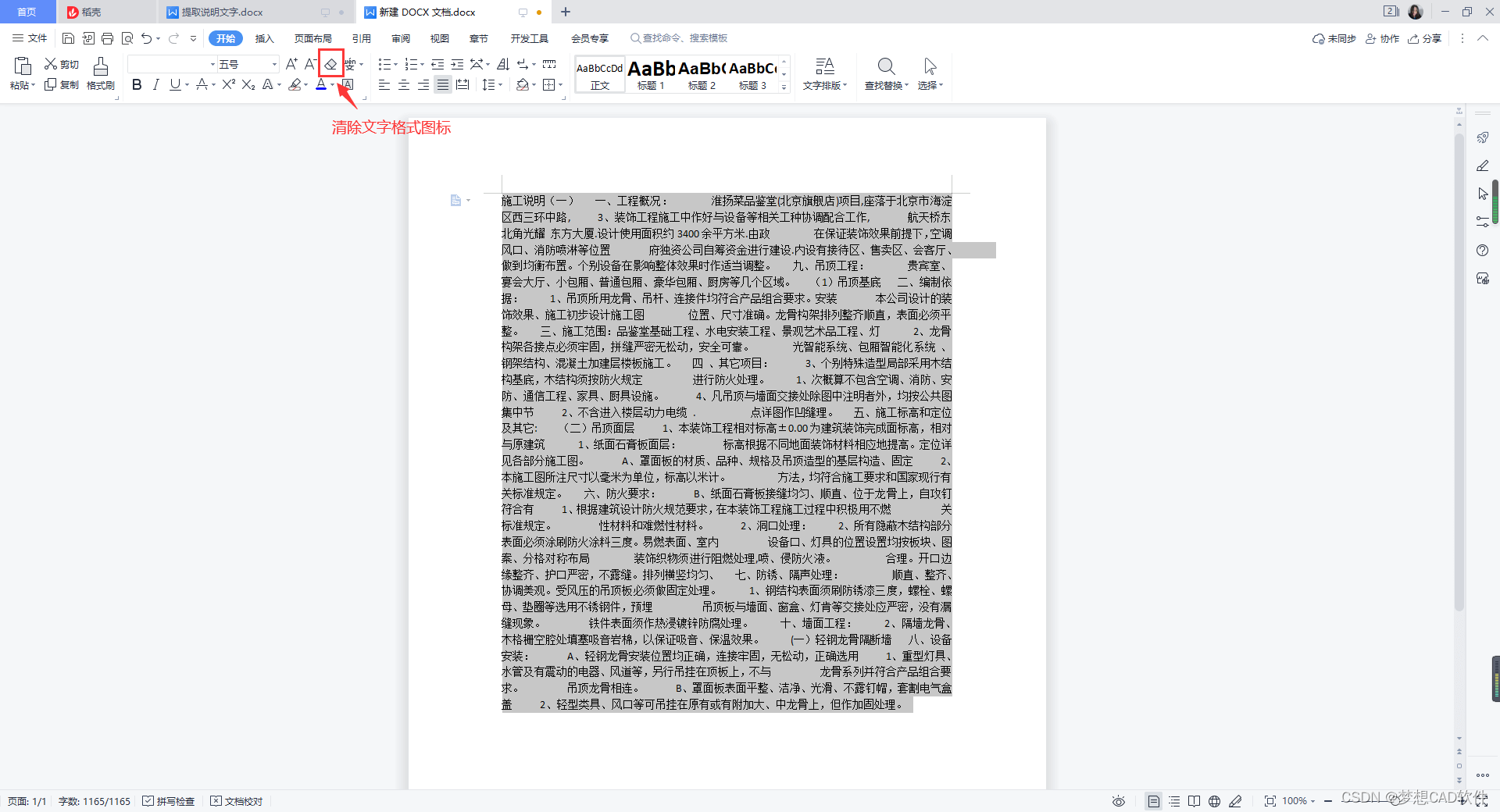

4.粘贴到word中后框选全部对象,要清除文字格式一下,不然粘贴后的文字与背景颜色重合了。

粘贴文字

AUTOCAD——快速提取说明文字

使用这个方法的缺点是需要重新排版。

方法二:利用插件(这里以源泉插件为例)

步骤

1.点击菜单栏的“源泉设计-文字内容-编辑和输出文本
