CAD虚线不显示怎么办

当我们把线型调成为虚线的时候，但是实际看上去对象还是用实现绘制的样式，该怎样要虚线显示出来呢？

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.线绘制三个大小不一样的矩形方便绘图效果，如下图动画所示：

绘制矩形

2.接着我们选择最外面与最里面的矩形，把两个对象的线型修改为虚线线型，如下图动画所示：

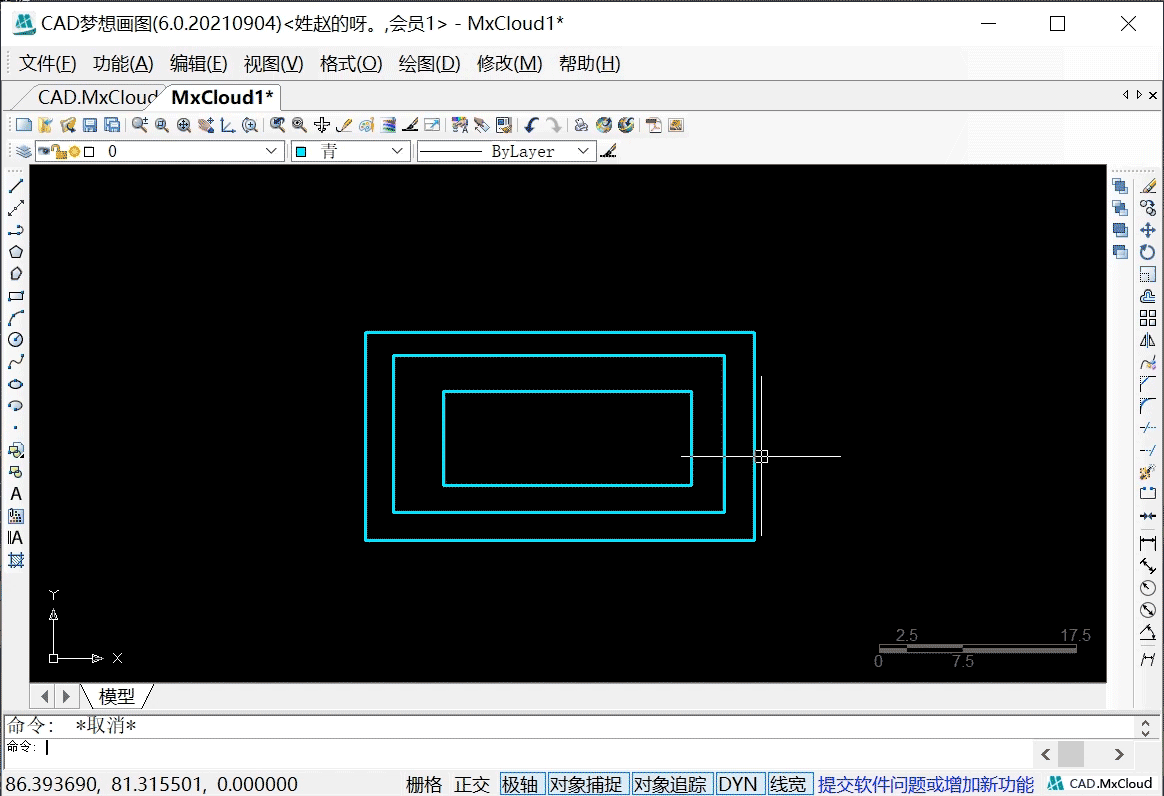

修改线型

3.修改线型之后呢，看见实际上并没有什么变化，接着我们选择刚刚修改线型的两个矩形点击上方的对象特性图标，如下图动画所示：

对象特性

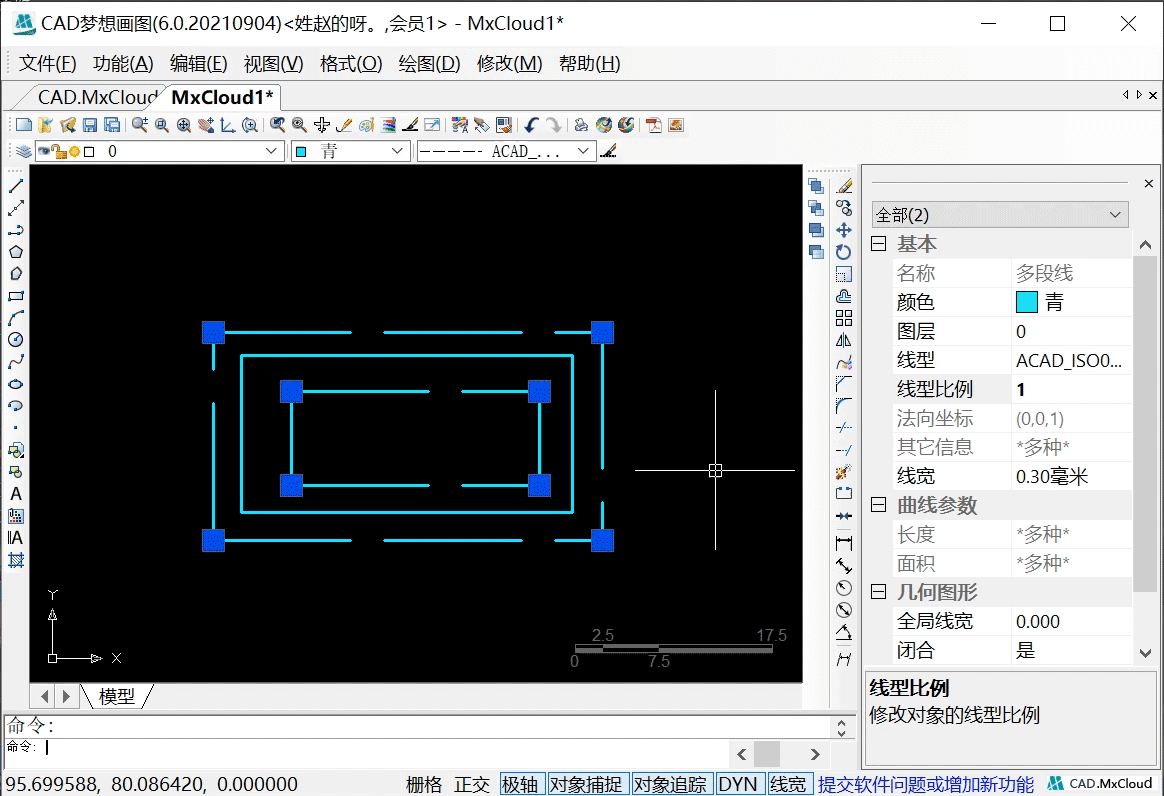

4.在弹出的对象特性框里面找到线型比例，把线型比例调整为1，虚线就显示出来了，如下图动图所示：

调整线型比例

5.由上面步骤可得知，线型比例数值大线段越长，填充数值小则线段越短。

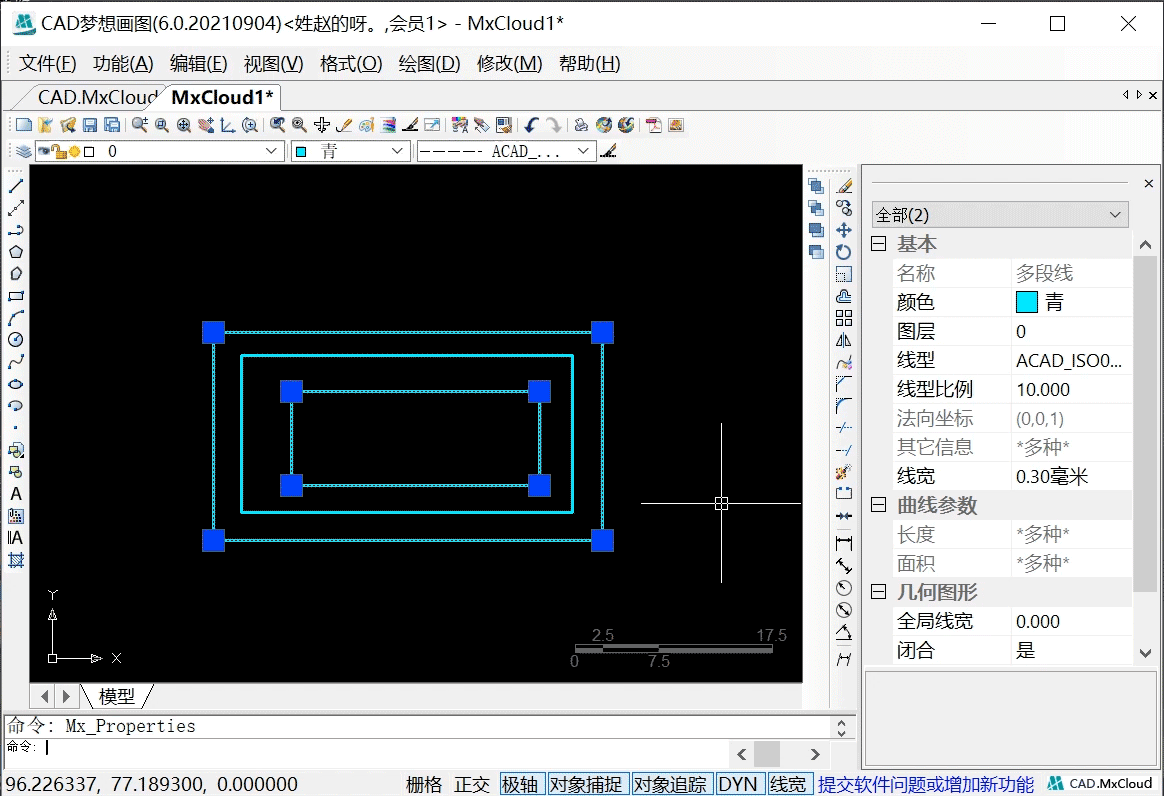

二次调整线型比例

6.由上面步骤可得知，线型比例数值大线段越长，填充数值小则线段越短。
