CAD如何进行布尔运算的一个差集操作呢？

执行方式

命令行
在这里插入图片描述

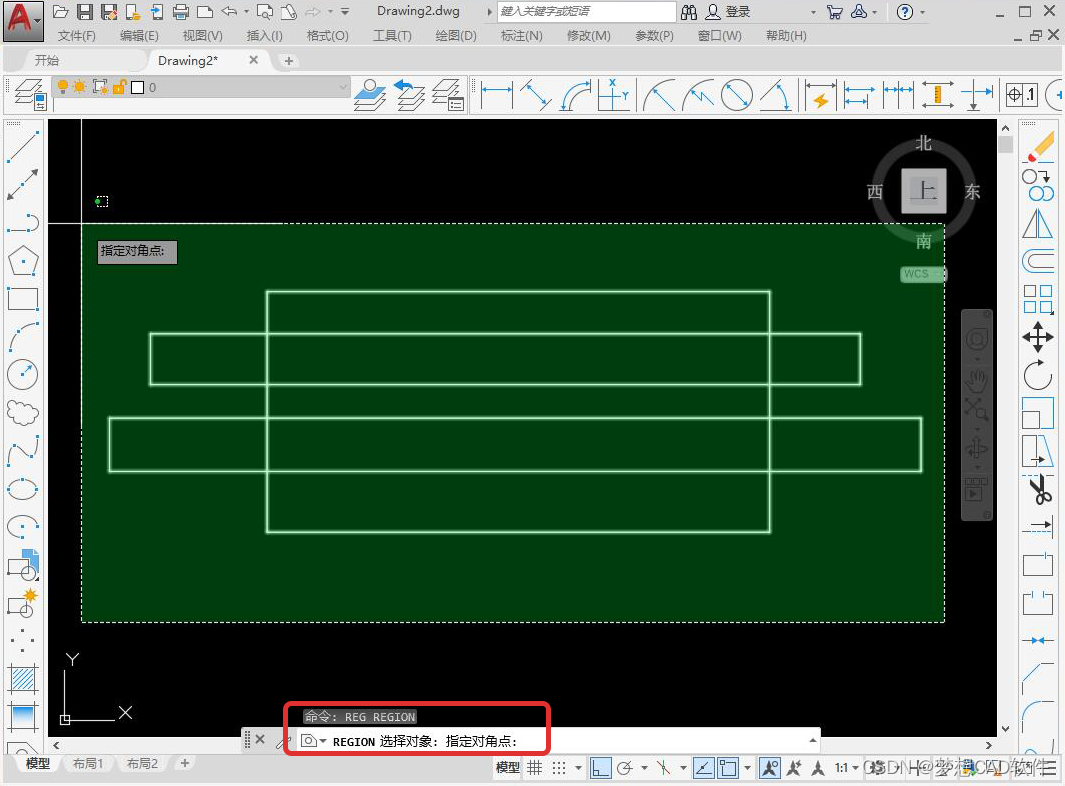

1.输入面域命令“REGION”（快捷键：REG），点击空格。

面域命令
在这里插入图片描述

2.根据提示选择对象，选择要编辑的全部图形，再按下空格键。

选择对象
在这里插入图片描述

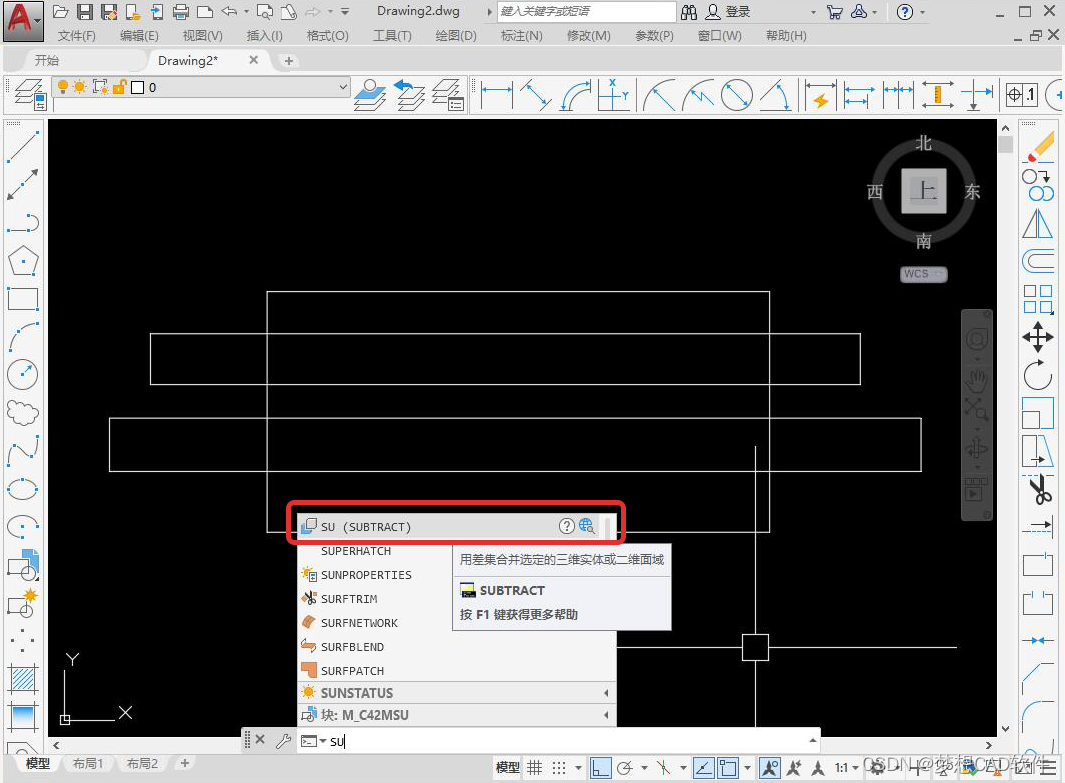

3.面域创建完成后，输入差集命令“SUBTRACT”（快捷键：SU），按下空格。

差集命令
在这里插入图片描述

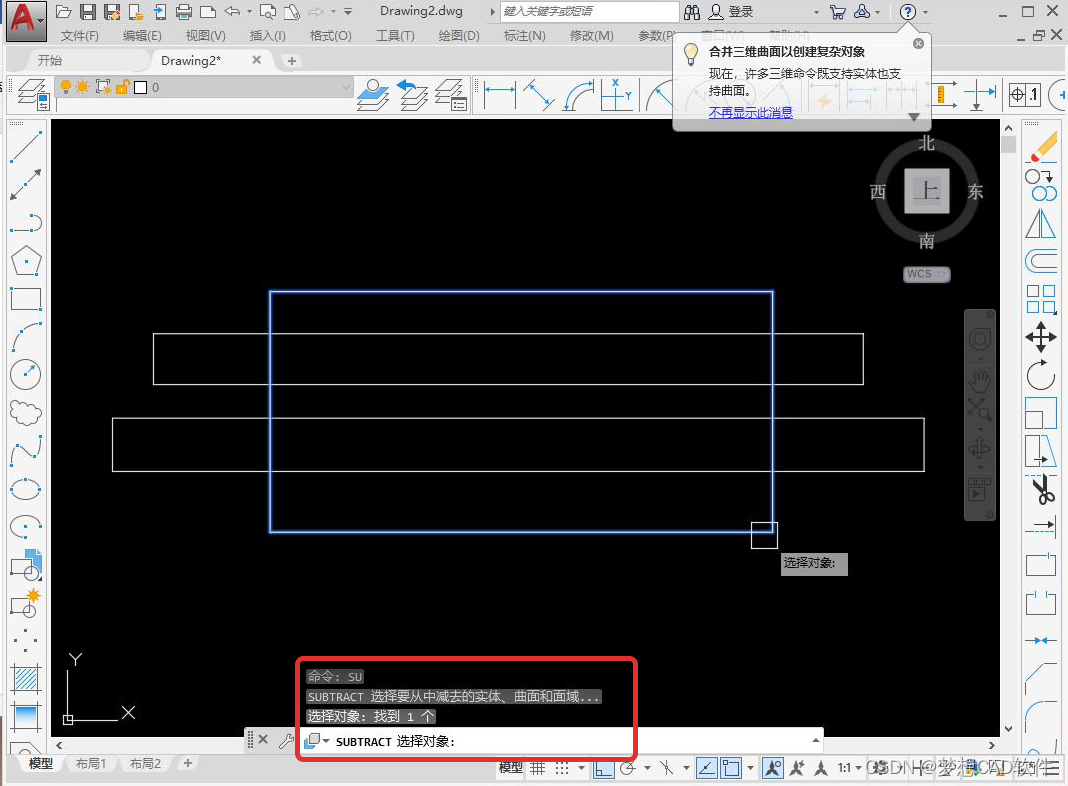

4.根据提示，选择要从中减去的对象，按下空格，然后再选择要减去的对象，按下空格，操作完成。

要从中减去的对象
在这里插入图片描述

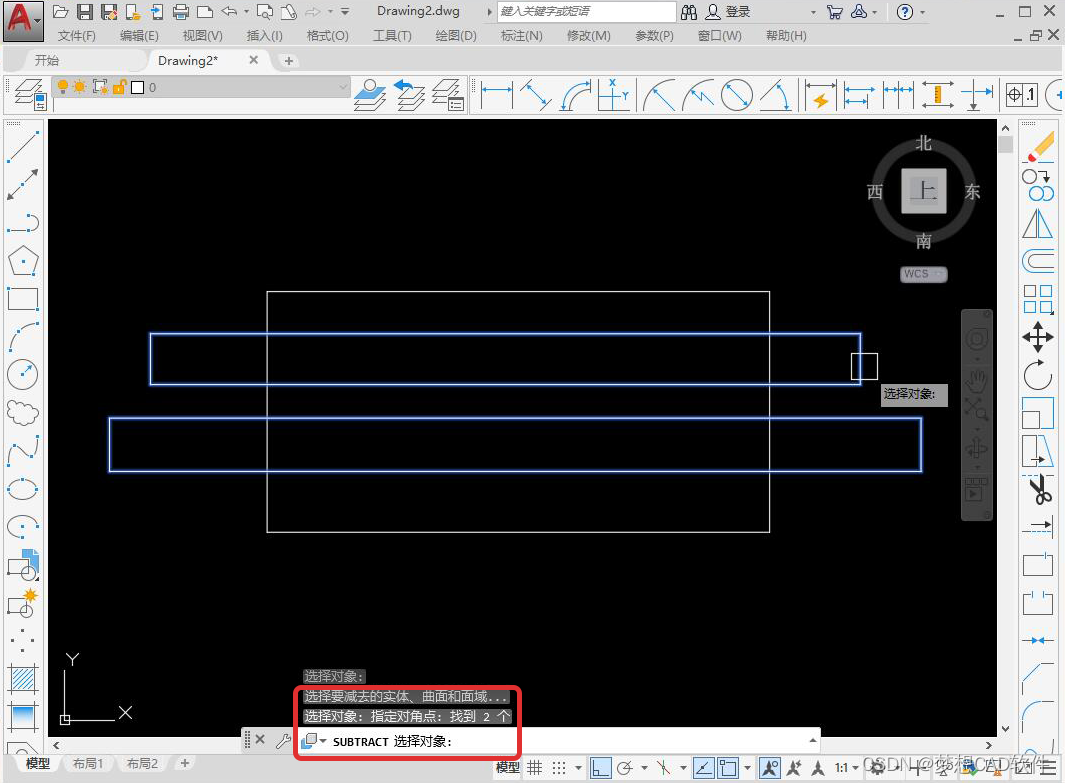

要减去的对象
在这里插入图片描述

操作完成
在这里插入图片描述

文章出自CAD梦想画图官网
