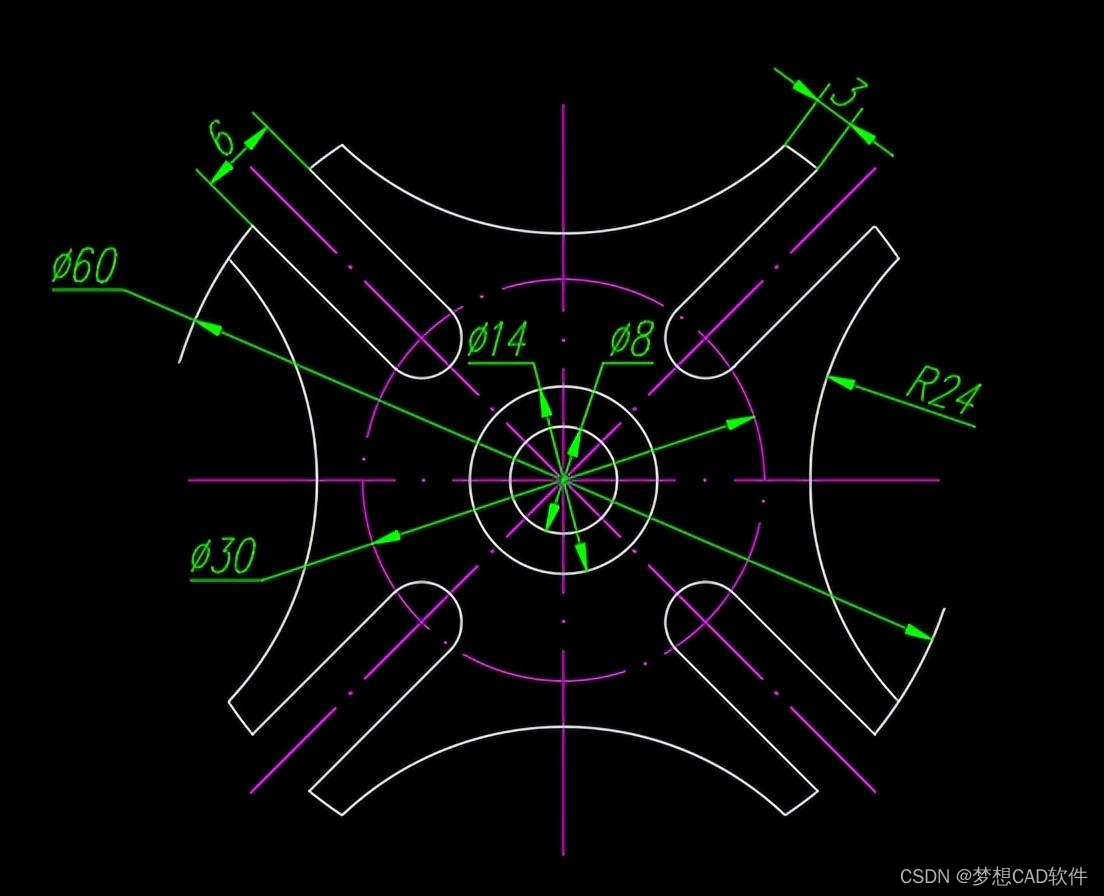

CAD如何绘制一个槽轮？我们用CAD梦想画图实际操作一下，槽轮图形如下：

槽轮图形
在这里插入图片描述

操作步骤

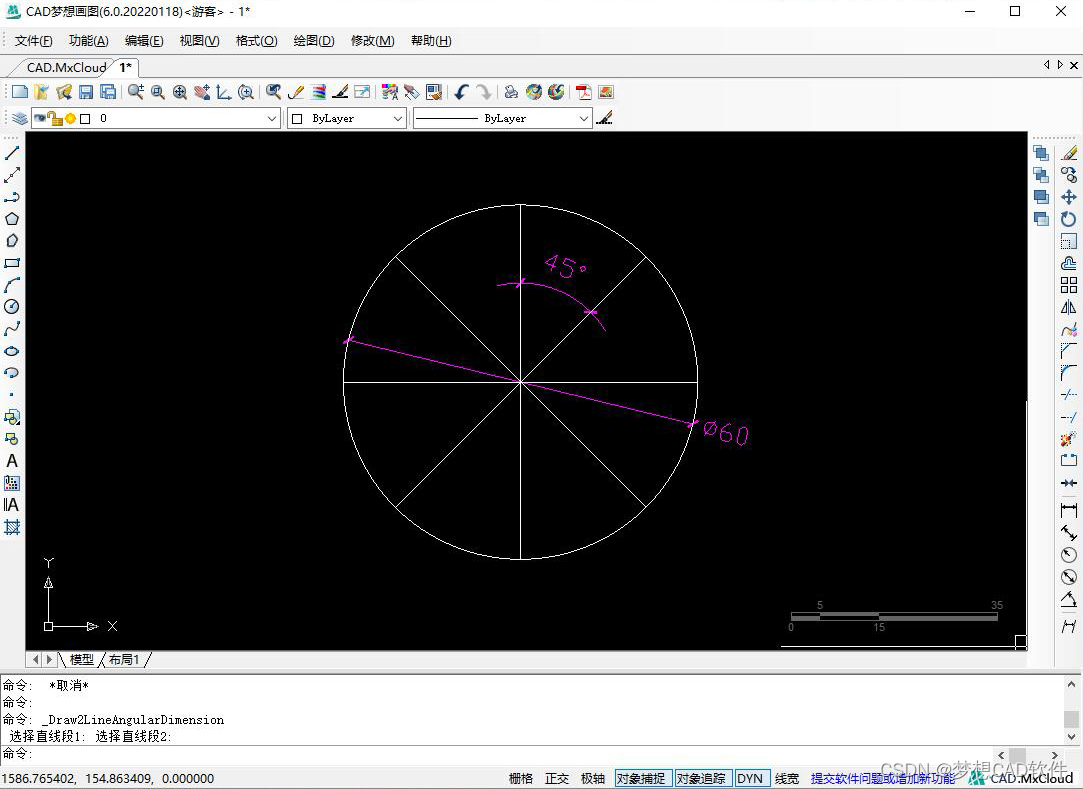

1.首先绘制一个半径为30的圆，并绘制四条直线，将圆进行八等分。

半径为30的圆
在这里插入图片描述

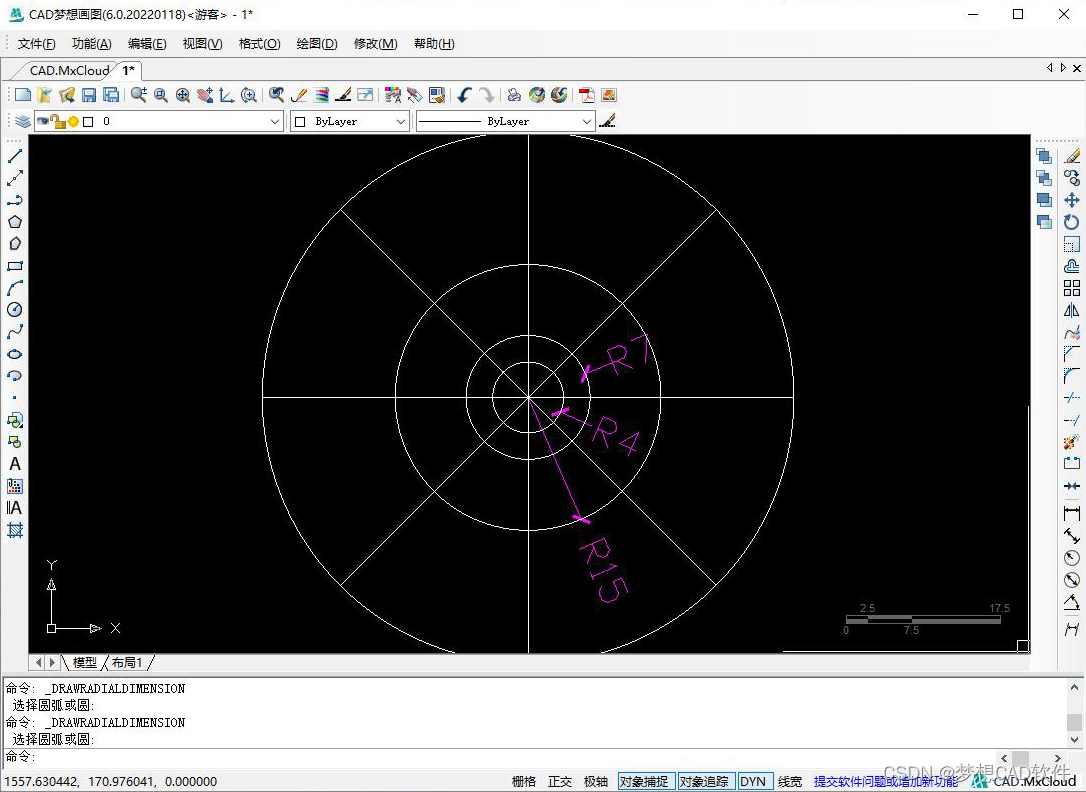

2.再以半径为30的圆的圆心为基点，绘制一个半径为4的圆和一个半径为7的圆以及一个半径为15的圆。

三个圆
在这里插入图片描述

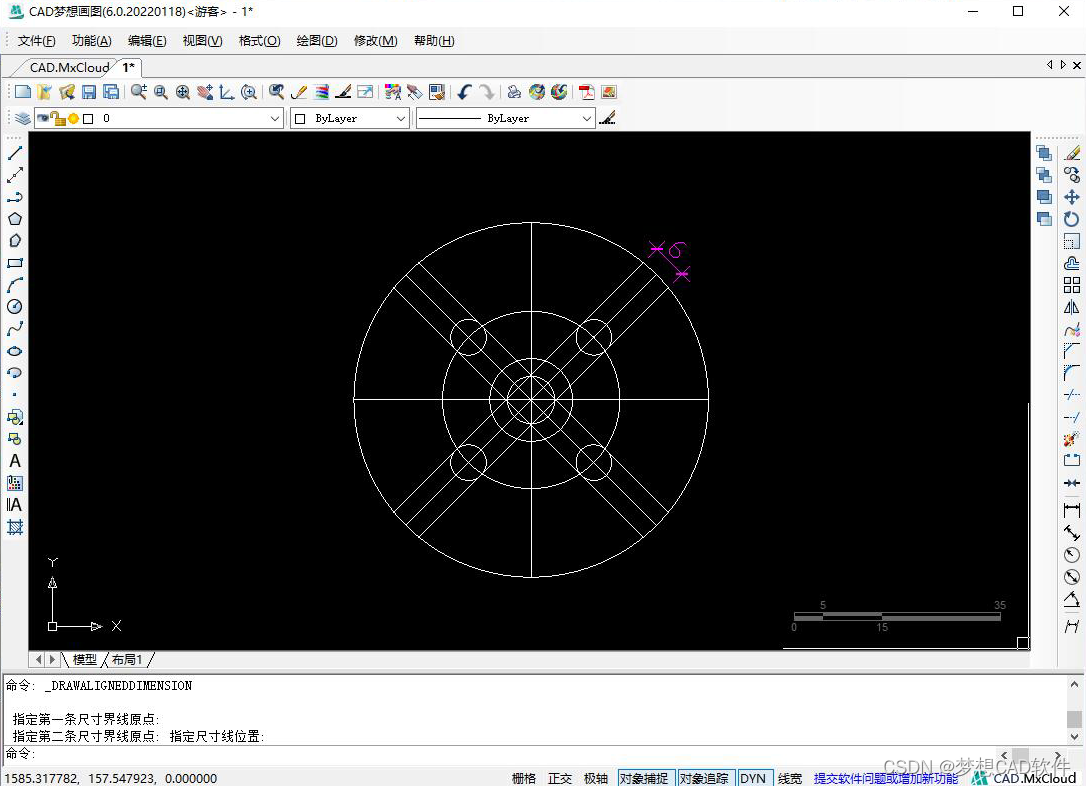

3.将两条倾斜的直线各向两侧偏移3的距离，并且以中间的线与半径为15的圆的交点为圆心，以偏移距离为该圆的半径，绘制四个小圆，效果如下图：

四个小圆
在这里插入图片描述

4.然后使用修剪命令，对图像进行修剪，效果如下图：

修剪
在这里插入图片描述

5.使用偏移
