FreeCAD傻瓜教程之-开槽、挖孔的方向和深度的设定

简介：本文的内容是针对我们在零件设计中，对于开槽、挖孔等操作的应用方法，参数功能的简单总结和实验。 主要是确定如何按照坐标轴的方向进行开槽、挖孔; 如果按照草图绘制图形的法向进行开槽、挖孔，相应的挖孔方向的 x、y、z向量的参数数值是什么情况的。 同时，该方法中涉及到的参数，也适用于凸台的操作。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

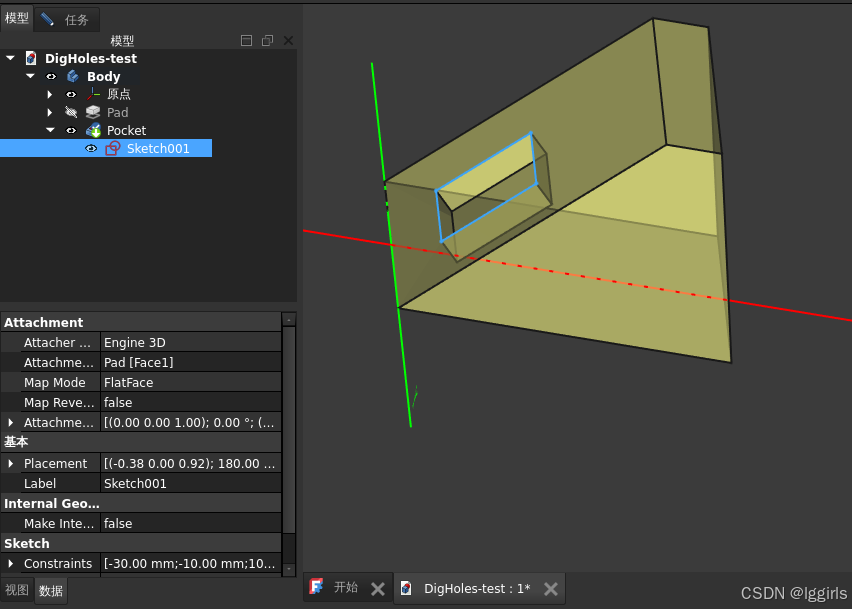

一. 如下图，我门在一个梯形的斜面上绘制了矩形草图，并使用开槽工具进行挖孔操作

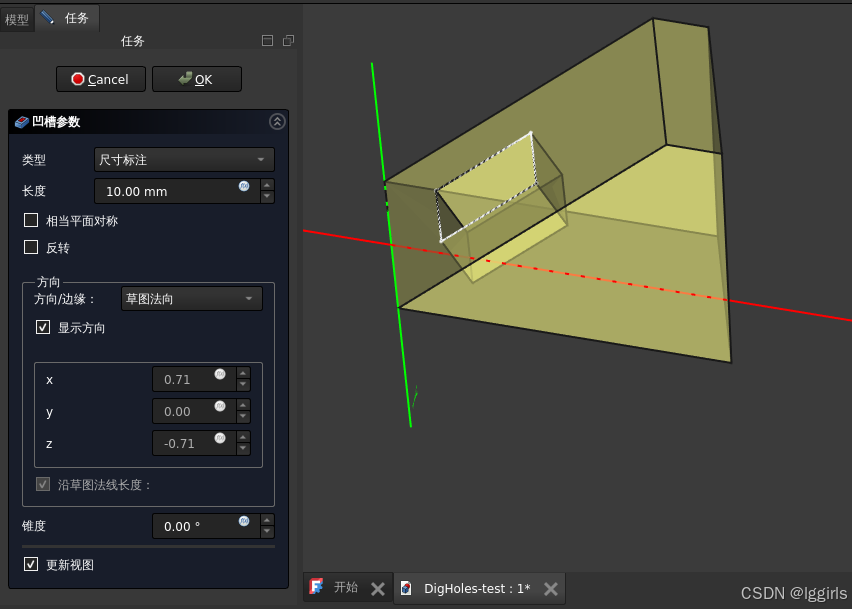

二. 默认的挖孔方向是垂直于我们绘制的草图的平面，也就是草图法向。

我们可以看到， 下面的方向显示区域，x、z的参数绝对值都是 0.71. 我们只挖了10mm深，因此没有挖透梯形零件的底面

三. 加大挖孔的深度，我们看一下效果

19mm深，挖透了底面的一部分

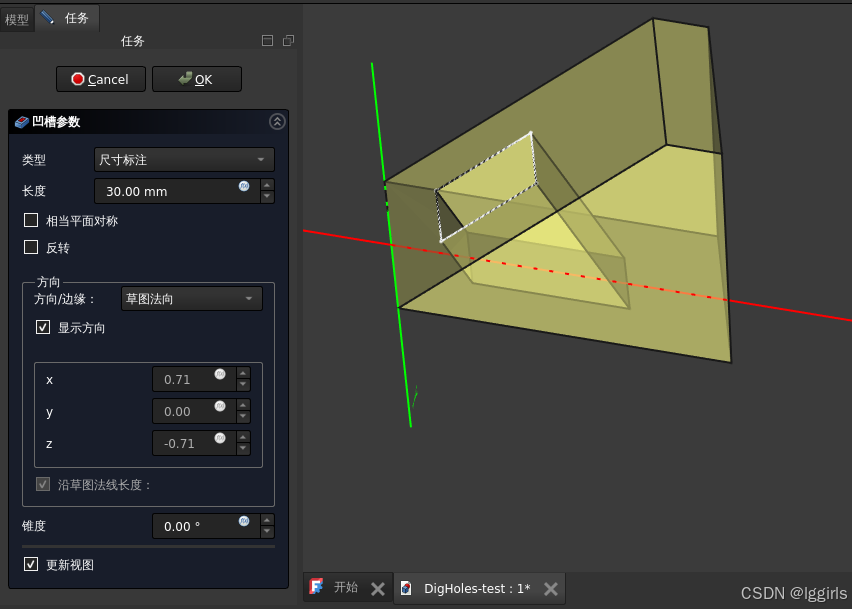

 30mm深 ，挖透了全部底面

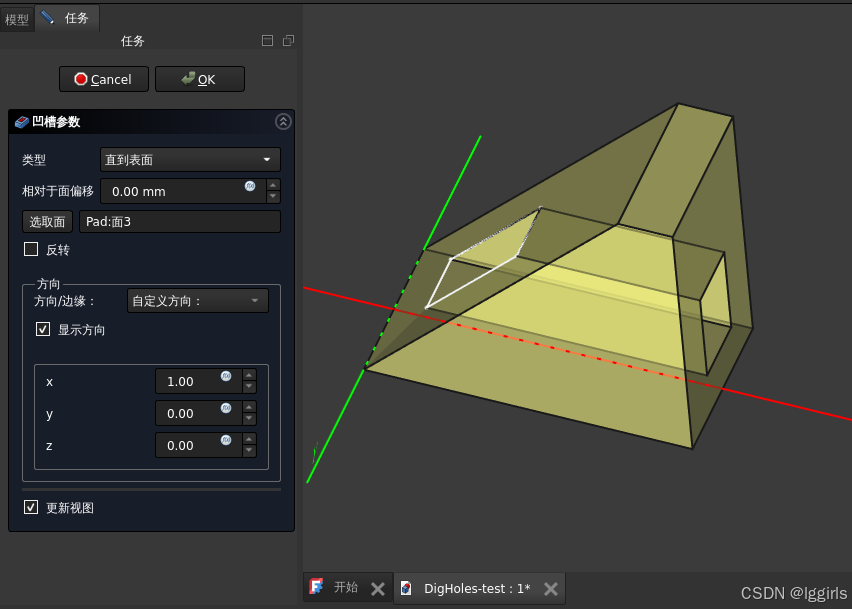

四、 按照指定的轴方向进行挖孔

注意参数的选择变化，

类型=直到表面;    选区面=Pad：面3 （也就是梯形零件的后斜面）;   方向/边缘=自定义方向; x轴为1,y、z为0, 表示按照X轴的方向进行挖孔。
