CAD如何使用圆命令做辅助线绘制梯形图案呢？

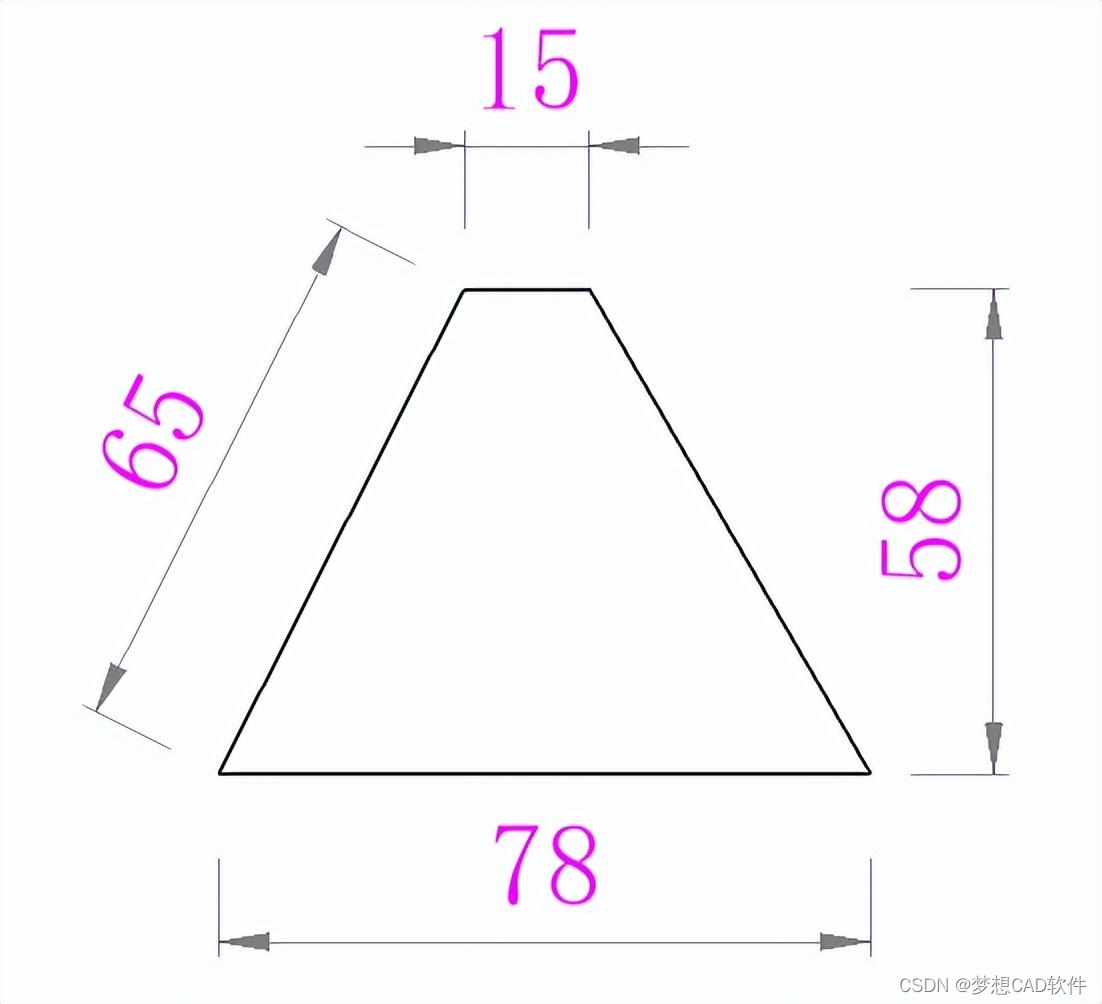

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图（轻量级CAD、国产CAD软件）

步骤

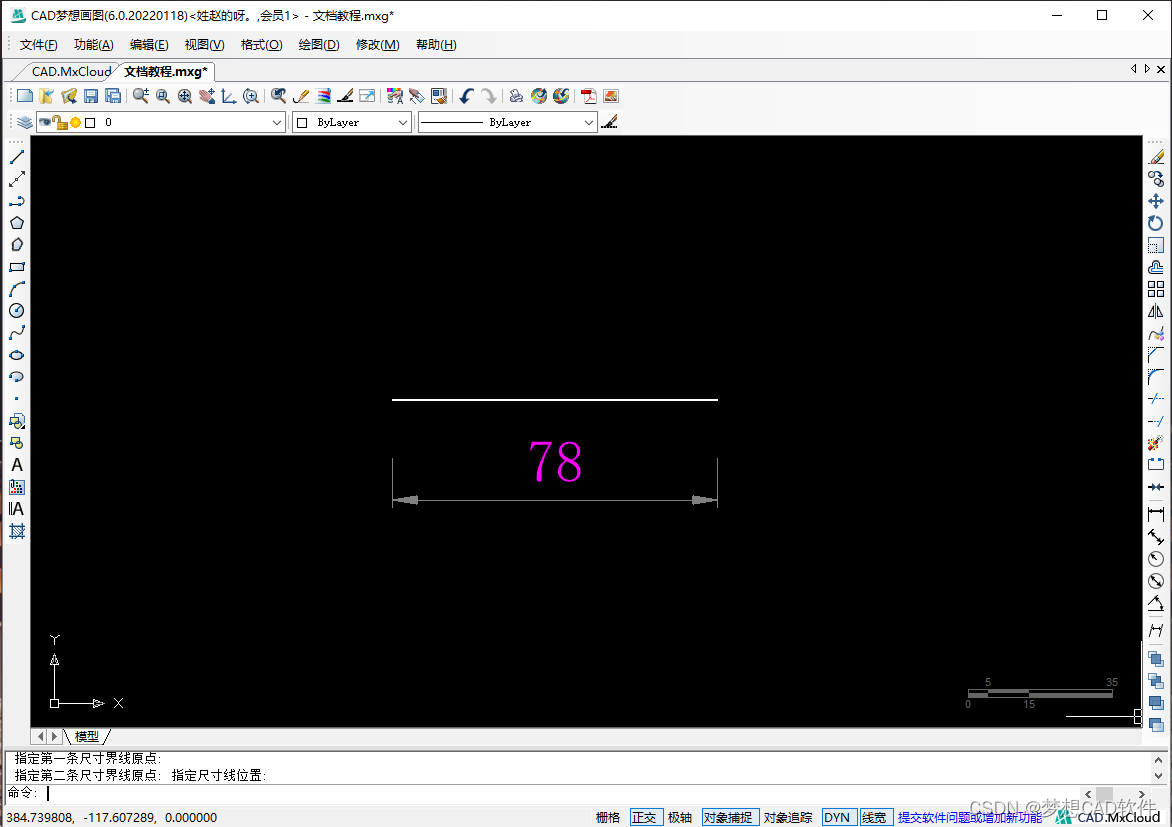

1.先用CAD直线命令画一条长为78的直线，如下图所示：

绘制直线

2.接着以直线左端点A为圆心绘制一个半径为65的辅助圆，如下图所示：

绘制辅助圆

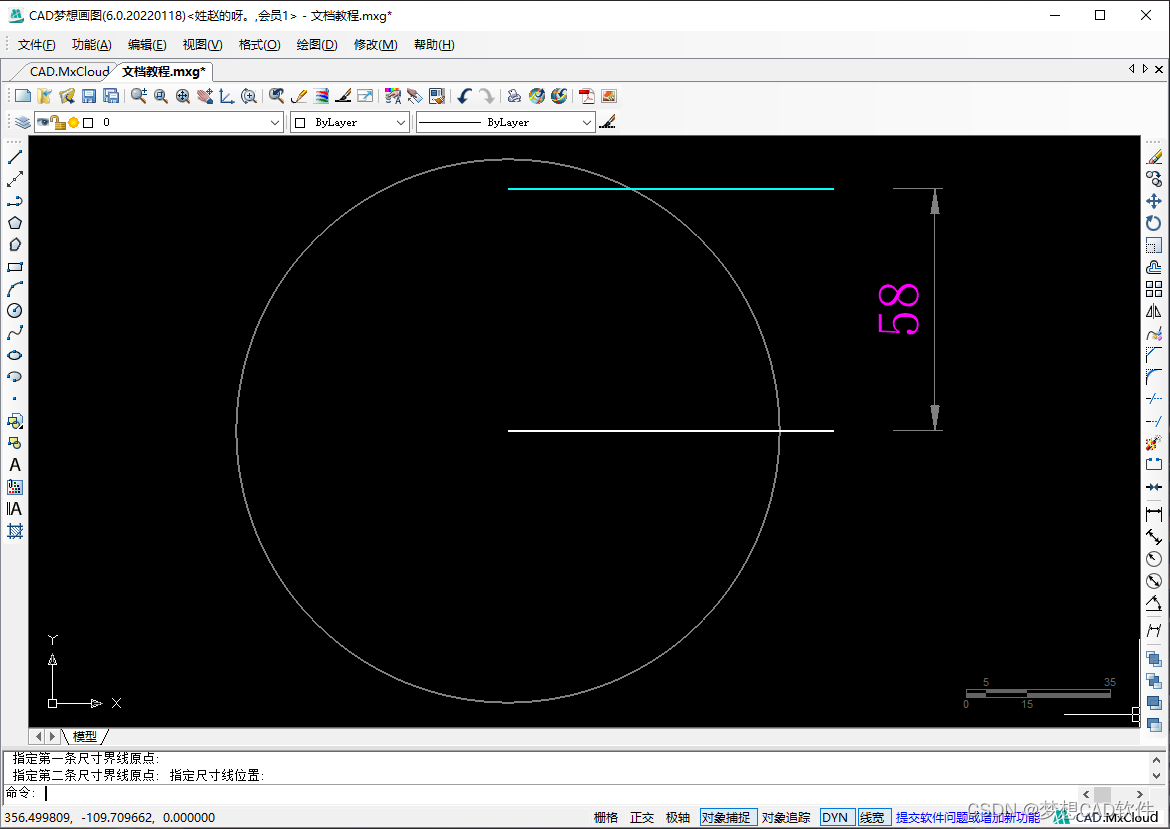

3.使用CAD复制移动或偏移命令将直线复制一个到上方58距离处，如下图所示：

复制直线

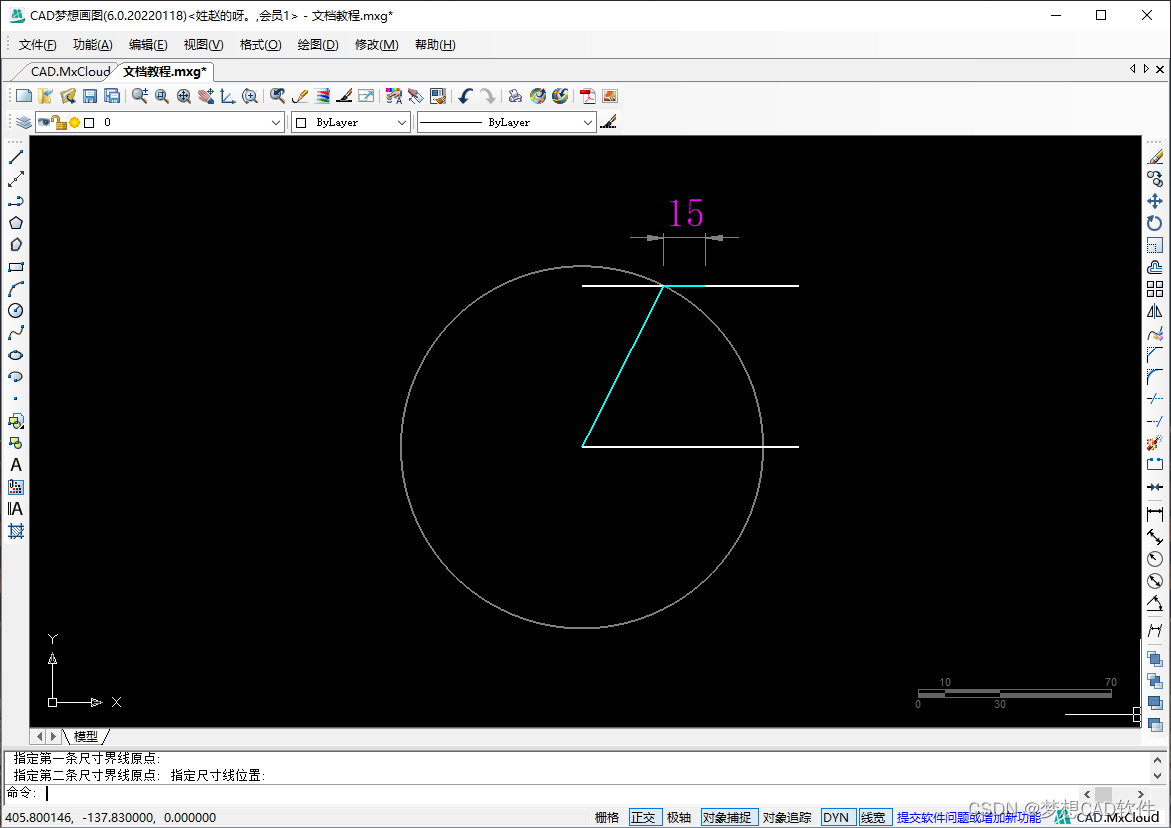

4.连接直线并绘制一条长为15的直线，如下图所示：

连接直线

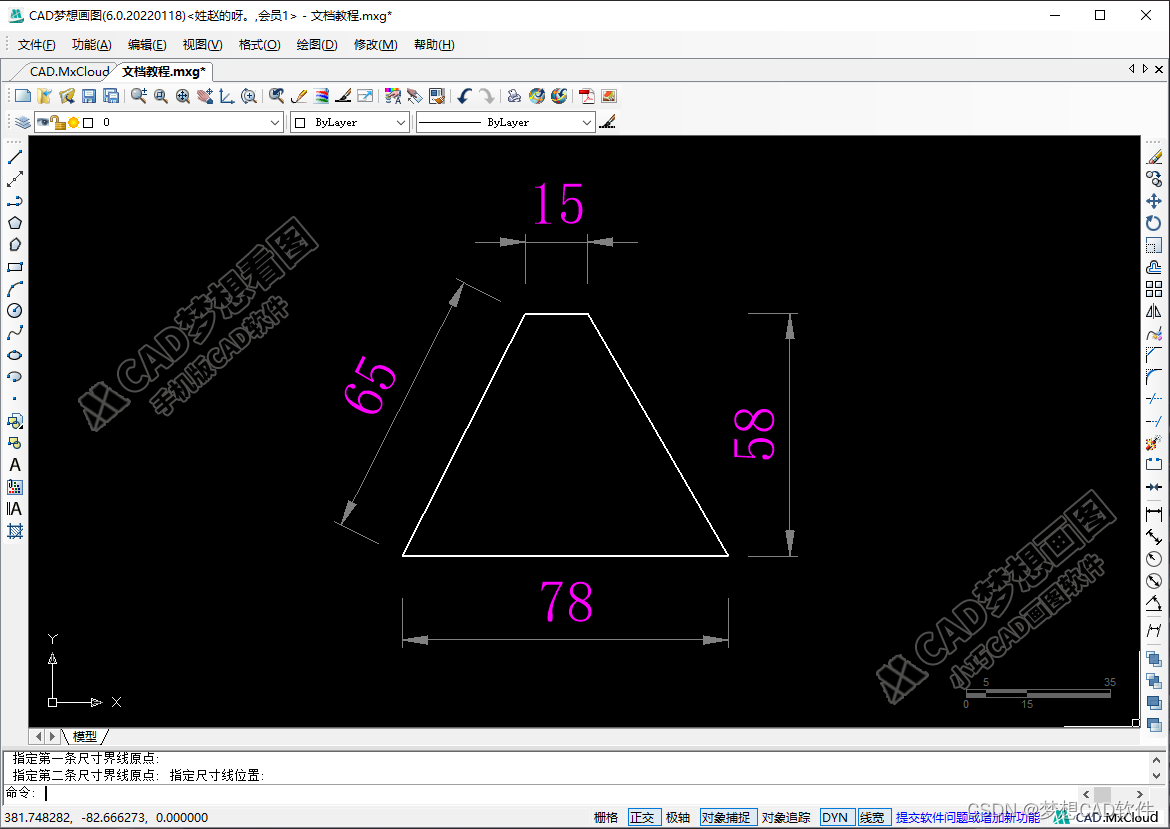

5.最后删除辅助线连接剩余直线，标注尺寸，最后如下图所示：

绘制完成
