本教程通过详细步骤演示如何利用CAD的直线、圆、偏移和阵列命令，结合Windows10上的AutoCAD2019软件，绘制复杂的几何图形。教程中涉及到的命令包括直线、圆、偏移、旋转、椭圆、镜像及阵列，适合进阶CAD用户提升绘图技能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

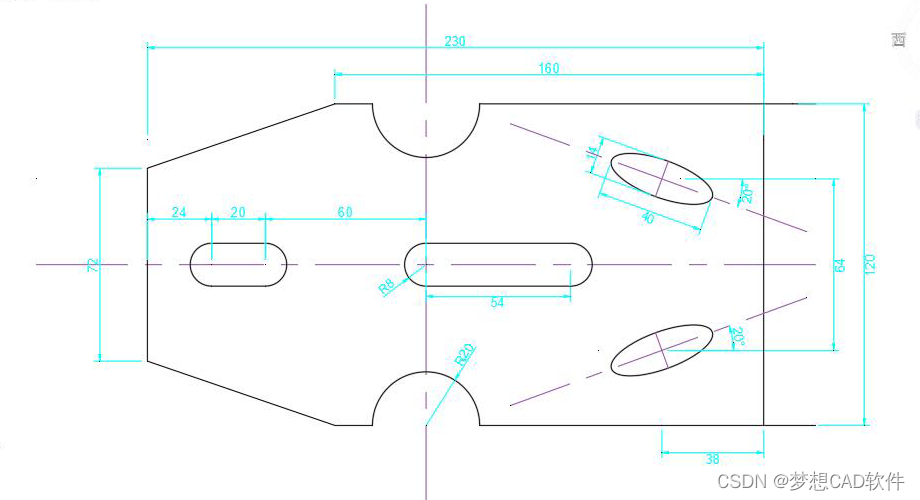

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象
在这里插入图片描述

操作工具

操作系统：Windows10

CAD制图软件：AutoCAD2019

步骤

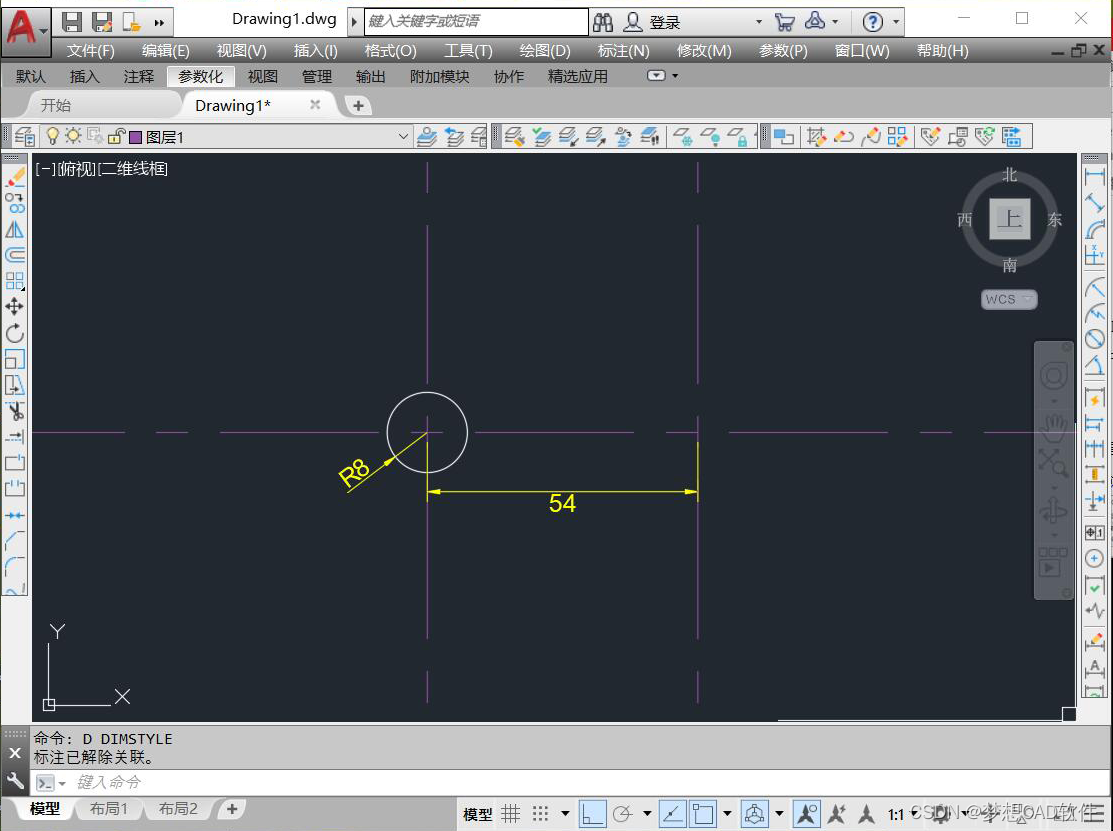

1.先用CAD直线命令画两条垂直相交的辅助线，接着使用CAD圆命令（教程链接：CAD梦想画图_CAD画图软件_技术咨询_CAD教程_AUTOCAD – 圆命令 (mxdraw3d.com)）在交点处绘制一个半径为8的圆，并将纵向辅助线向右侧偏移54的距离，如下图所示：

绘制辅助线
在这里插入图片描述

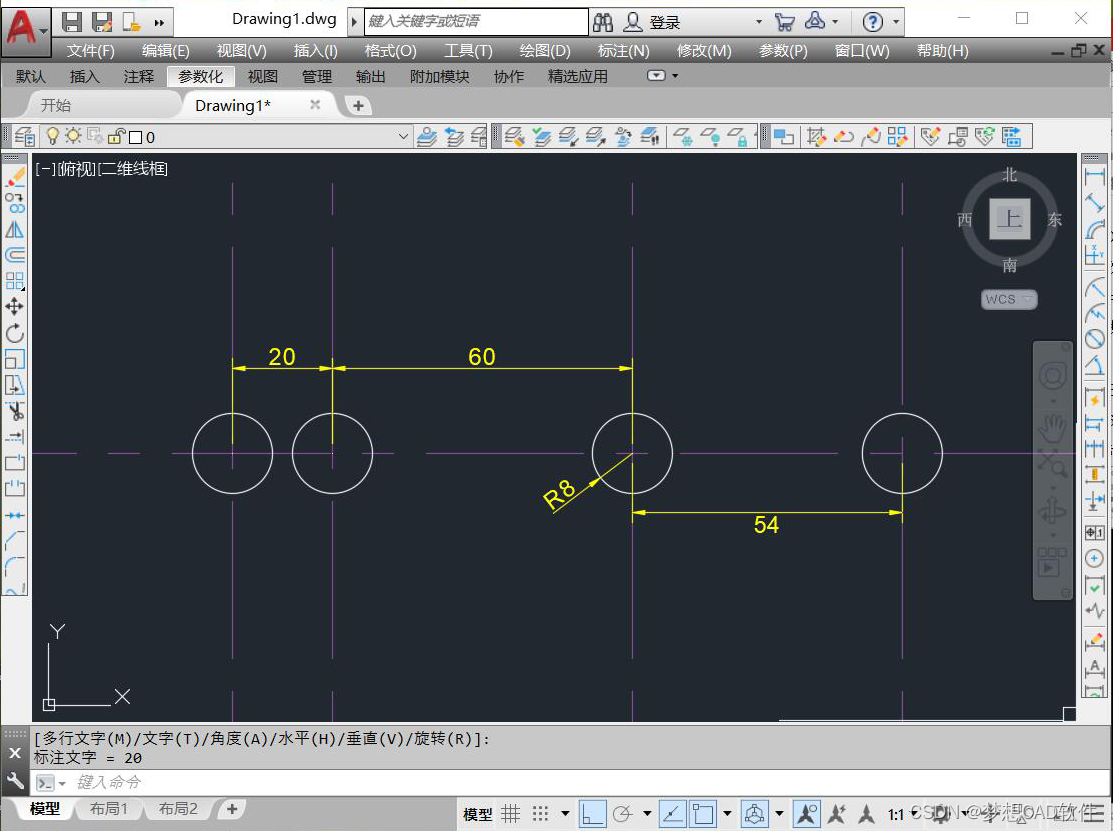

2.接着在右侧辅助线交点处，同样绘制一个半径为8的圆，将左侧纵向辅助线向左偏移60的距离，再将偏移后的辅助线向左偏移20的距离，接着在两处交点分别绘制一个半径为8的圆。如下图所示：

半径为8的圆
在这里插入图片描述

3.最左侧纵向辅助线向左偏移24的距离，并将横向辅助线向上下两侧各偏移36的距离，如下图所示：

偏移命令
