目的
常规UDP
- 使用示例
- 常用方法说明
异步UDP
- 使用示例
- 常用方法说明
总结

目的

UDP是网络应用中常用的功能，可以算是最简单的功能了，学会使用UDP就可以开发很多网络应用了。

常规UDP

使用示例

UDP使用比较简单，直接使用下面代码进行测试：

#include <WiFi.h>
#include <WiFiUdp.h> //引用以使用UDP

const char *ssid = "********";
const char *password = "********";

WiFiUDP Udp;                      //创建UDP对象
unsigned int localUdpPort = 2333; //本地端口号

void setup()
{
  Serial.begin(115200);
  Serial.println();

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  while (!WiFi.isConnected())
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected");
  Serial.print("IP Address:");
  Serial.println(WiFi.localIP());

  Udp.begin(localUdpPort); //启用UDP监听以接收数据
}

void loop()
{
  int packetSize = Udp.parsePacket(); //获取当前队首数据包长度
  if (packetSize)                     //如果有数据可用
  {
    char buf[packetSize];
    Udp.read(buf, packetSize); //读取当前包数据

    Serial.println();
    Serial.print("Received: ");
    Serial.println(buf);
    Serial.print("From IP: ");
    Serial.println(Udp.remoteIP());
    Serial.print("From Port: ");
    Serial.println(Udp.remotePort());

    Udp.beginPacket(Udp.remoteIP(), Udp.remotePort()); //准备发送数据
    Udp.print("Received: ");    //复制数据到发送缓存
    Udp.write((const uint8_t*)buf, packetSize); //复制数据到发送缓存
    Udp.endPacket();            //发送数据
  }
}

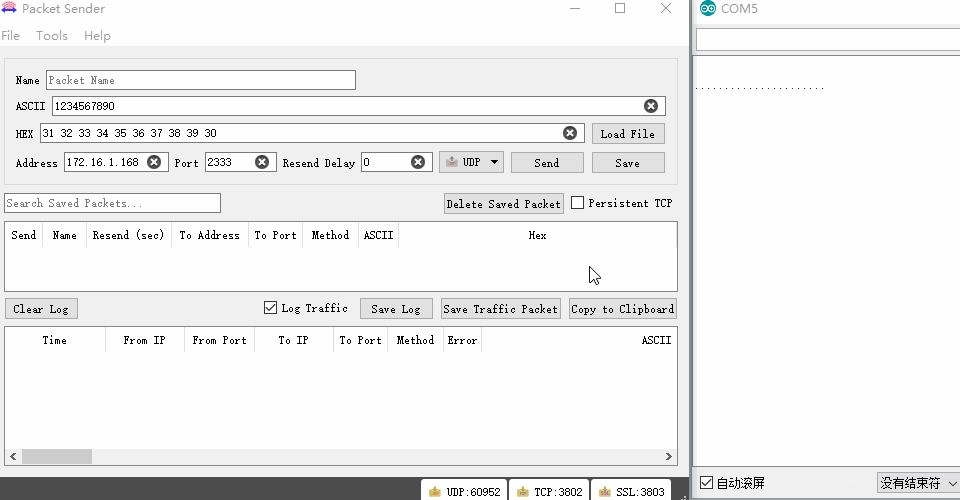

在这里插入图片描述

常用方法说明

uint8_t begin(uint16_t p)
uint8_t begin(IPAddress a, uint16_t p)
启动监听某个端口，或者来自某地址发送给某端口的数据；
void stop()
停止监听，释放资源；
int beginPacket()
准备发送数据包（仅在运行parsePacket()方法且返回值大于0时可用）；
int beginPacket(IPAddress ip, uint16_t port)
准备发送数据包，参数分别为目标IP和目标端口号；
size_t write(uint8_t)
size_t write(const uint8_t *buffer, size_t size)
复制数据到发送缓存（同一数据包发送缓存最大1460字节）；
int endPacket()
发送数据；
int parsePacket()
获取接收数据信息，如果有数据包可用，则返回队首数据包长度，否则返回0；
int read()
读取首字节数据（仅在运行parsePacket()方法且返回值大于0时可用）；
int read(unsigned char* buffer, size_t len)
int read(char* buffer, size_t len)
读取数据（仅在运行parsePacket()方法且返回值大于0时可用）；
int peek()
读取首字节数据，但并不从接收缓存中删除它（仅在运行parsePacket()方法且返回值大于0时可用）；
void flush()
清空当前接收缓存（仅在运行parsePacket()方法且返回值大于0时可用）；
IPAddress remoteIP()
返回远端地址（仅在运行parsePacket()方法且返回值大于0时可用）；
uint16_t remotePort()
返回远端端口号（仅在运行parsePacket()方法且返回值大于0时可用）；

异步UDP

异步UDP理论上可以提供比一般UDP更加优异的性能。

使用示例

可以使用下面的代码进行测试：

#include <WiFi.h>
#include <AsyncUDP.h> //引用以使用异步UDP

const char *ssid = "********";
const char *password = "********";

AsyncUDP udp;                     //创建UDP对象
unsigned int localUdpPort = 2333; //本地端口号

unsigned int broadcastPort = localUdpPort;
const char *broadcastData = "broadcast data";
// const uint8_t broadcastData[] = {"broadcast data"};

void onPacketCallBack(AsyncUDPPacket packet)
{
  Serial.print("UDP数据包来源类型: ");
  Serial.println(packet.isBroadcast() ? "广播数据" : (packet.isMulticast() ? "组播" : "单播"));
  Serial.print("远端地址及端口号: ");
  Serial.print(packet.remoteIP());
  Serial.print(":");
  Serial.println(packet.remotePort());
  Serial.print("目标地址及端口号: ");
  Serial.print(packet.localIP());
  Serial.print(":");
  Serial.println(packet.localPort());
  Serial.print("数据长度: ");
  Serial.println(packet.length());
  Serial.print("数据内容: ");
  Serial.write(packet.data(), packet.length());
  Serial.println();

  packet.print("reply data");
  broadcastPort = packet.remotePort();
}

void setup()
{
  Serial.begin(115200);
  Serial.println();

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  while (!WiFi.isConnected())
  {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected");
  Serial.print("IP Address:");
  Serial.println(WiFi.localIP());

  while (!udp.listen(localUdpPort)) //等待udp监听设置成功
  {
  }
  udp.onPacket(onPacketCallBack); //注册收到数据包事件
}

void loop()
{
  delay(5000);

  udp.broadcastTo(broadcastData, broadcastPort); //可以使用该方法广播信息

  // IPAddress broadcastAddr((~(uint32_t)WiFi.subnetMask())|((uint32_t)WiFi.localIP())); //计算广播地址
  // udp.writeTo(broadcastData, sizeof(broadcastData), broadcastAddr, localUdpPort); //广播数据
}

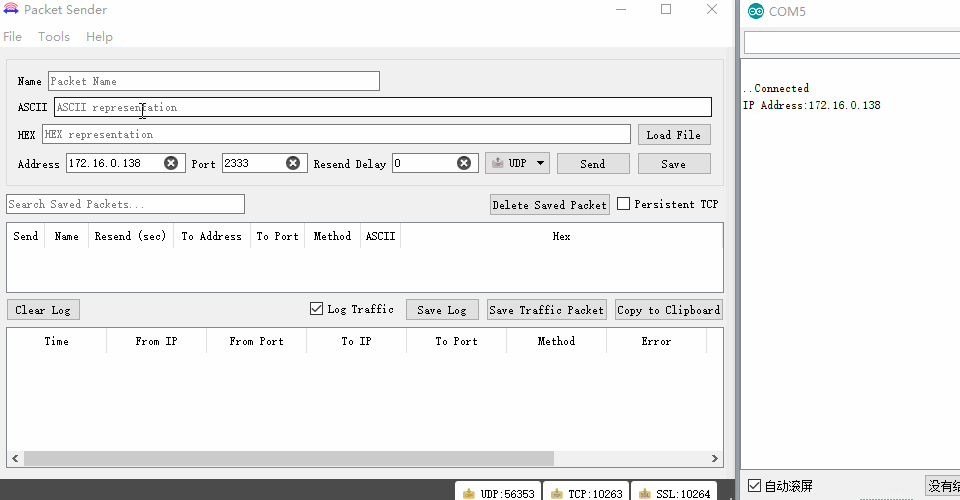

在这里插入图片描述
异步UDP在收到数据时会触发事件，比起需要在loop()中查询获取数据响应要快很多。

常用方法说明

AsyncUDP类：

void onPacket(AuPacketHandlerFunctionWithArg cb, void * arg=NULL)
void onPacket(AuPacketHandlerFunction cb)
注册事件，绑定回调函数；
bool listen(const IPAddress addr, uint16_t port)
bool listen(uint16_t port)
bool listen(const IPv6Address addr, uint16_t port)
bool listen(uint16_t port)
开启监听；
bool listenMulticast(const ip_addr_t *addr, uint16_t port, uint8_t ttl=1, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
bool listenMulticast(const IPAddress addr, uint16_t port, uint8_t ttl=1, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
bool listenMulticast(const IPv6Address addr, uint16_t port, uint8_t ttl=1, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
开启多播监听；
bool connect(const ip_addr_t *addr, uint16_t port)
bool connect(const IPAddress addr, uint16_t port)
bool connect(const IPv6Address addr, uint16_t port)
作为客户端连接到服务器（连接成功后可以直接使用write、send方法，而不用writeTo、sendTo）；
void close()
关闭UDP；
size_t writeTo(const uint8_t *data, size_t len, const ip_addr_t *addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t writeTo(const uint8_t *data, size_t len, const IPAddress addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t writeTo(const uint8_t *data, size_t len, const IPv6Address addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t write(const uint8_t *data, size_t len)
size_t write(uint8_t data)
发送数据；
size_t broadcastTo(uint8_t *data, size_t len, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t broadcastTo(const char * data, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t broadcast(uint8_t *data, size_t len)
size_t broadcast(const char * data)
广播数据；
size_t sendTo(AsyncUDPMessage &message, const ip_addr_t *addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t sendTo(AsyncUDPMessage &message, const IPAddress addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t sendTo(AsyncUDPMessage &message, const IPv6Address addr, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t send(AsyncUDPMessage &message)
发送数据；
size_t broadcastTo(AsyncUDPMessage &message, uint16_t port, tcpip_adapter_if_t tcpip_if=TCPIP_ADAPTER_IF_MAX)
size_t broadcast(AsyncUDPMessage &message)
广播数据；

AsyncUDPPacket类：

AsyncUDPPacket(AsyncUDP *udp, pbuf *pb, const ip_addr_t *addr, uint16_t port, struct netif * netif)
构造函数；
uint8_t * data()
返回数据指针；
size_t length()
返回数据长度；
bool isBroadcast()
查询是否为广播数据；
bool isMulticast()
查询是否为组播地址；
IPAddress localIP()
返回目标（本地）IP；
uint16_t localPort()
返回目标（本地）端口号；
IPAddress remoteIP()
返回远端IP；
uint16_t remotePort()
返回远端端口号；
size_t read(uint8_t *data, size_t len)
读取数据；
int read()
读取首字节数据；
int peek()
读取首字节数据，但并不从接收缓存中删除它；
void flush()
清空当前接收缓存；
size_t write(const uint8_t *data, size_t len)
size_t write(uint8_t data)
向远端发数据；

AsyncUDPMessage类：

AsyncUDPMessage(size_t size=CONFIG_TCP_MSS)
构造函数(这东西相当于一个缓存，把要发送的数据放到这里，然后通过相应方法发送)；
size_t write(const uint8_t *data, size_t len)
size_t write(uint8_t data)
将数据写到AsyncUDPMessage对象；
size_t space()
返回AsyncUDPMessage对象剩余可用空间；
uint8_t * data()
返回AsyncUDPMessage对象中数据首指针；
size_t length()
返回AsyncUDPMessage对象当前已用长度；
void flush()
清空当前AsyncUDPMessage对象中的数据；

总结

UDP的使用基本上就上面那些了，UDP中还有组播的功能上面没有介绍，可以参考官方例程和源码。
更多内容参考如下：
https://github.com/espressif/arduino-esp32/tree/master/libraries/WiFi
https://github.com/espressif/arduino-esp32/tree/master/libraries/AsyncUDP
