请问白光/红光/黄光LED工作电压压降是多少？

---

1. 请列举你知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

参考答案如下：

• 电阻

美国：AVX、VISHAY威世

日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic松下、ROHM罗姆、susumu、TDK

台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING光颉、WALSIN华新科、YAGEO国巨

新加坡：ASJ

中国：FH风华、捷比信

• 电容

（百度百科： 电容）

美国：AVX、KEMET基美、Skywell泽天、VISHAY威世

英国：NOVER诺华

德国：EPCOS、WIMA威马

丹麦：JENSEN战神

日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信

韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG三莹

台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨

香港：FUJICON富之光、SAMXON万裕

中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子

1.请说明以下字母所代表的电容的精度：J、K、M、Z。 
J——±5%；
K——±10%；
M——±20%；
Z——+80%~-20%

• 电感

（百度百科：电感）

电感符号：L
电感单位：亨（H）、毫亨（mH）、微亨（μH），换算关系为：1H=1000mH、1mH=1000μH

美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世

德国：EPCOS、WE

日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN太诱、TDK、TOKO、TOREX特瑞仕

台湾：CHILISIN奇力新、Mag.Layers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨

中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达

---

2.请解释电阻、电容、电感封装的含义：0402、0603、0805。

答： 0402、0603、0805 表示的是元器件的尺寸参数。

• 0402：40*20mil；
• 0603：60*30mil；
• 0805：80*50mil。

注意： 1 密耳(mil) = 0.0254 毫米

---

3. 请问电阻、电容、电感的封装大小分别与什么参数有关？

电阻封装大小与 电阻值、额定功率 有关；

电容封装大小与 电容值、额定电压 有关；

电感封装大小与 电感量、额定电流 有关。

1.电阻选型需要注意哪些参数？ 
答：电阻值、精度、功率（在实际电路上换算出承受最大电流、最大电压）、封装。

2.电容选型需要注意哪些参数？ 
答：电容值、精度、耐压、封装。

3.电感选型需要注意哪些参数？ 
答: 电感量（包括测量频率）、精度、最大承受电流、封装。

多学一招：电感器的特点

• 1.阻交流，通直流 （通直隔交）
• 2.阻止电流的变化；
• 3.产生感应电动势，u = L * di / dt；
• 4.电感是磁通量与产生磁通量的电流之比；
• 5.电感储存能量，1/2 Li2。

---

4. 请简述压敏电阻工作原理。

答：当压敏电阻上的 电压 超过一定幅度时，电阻的阻值降低，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。

5. 请简述PTC 热敏电阻作为电源电路保险丝的工作原理。

答：当电源输入电压增大或负载过大导致电流异常增大的时候，PTC热敏电阻因为温度增大而使其等效电阻迅速增大，从而使输出电压下降，减小输出电流。当故障去除，PTC热敏电阻恢复到常温，其电阻又变的很小，电源电路恢复到正常工作状态。

6. 常见贴片电容的材质有：X7R/XSR/YSV/NPO(CoG）/Z5U。请问介质损耗最稳定的电容是哪一种？

7. 某磁珠的参数为100R@100MHz，请解释参数的含义。

答：在100MHz频率下的 阻抗值 是100欧姆。

（百度百科：磁珠）磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。

1.磁珠选型需要注意哪些参数？
答：阻抗值（包括测量频率）、精度、最大承受电流、直流电阻（换算出最大直流压降）、封装。

8. 请问共模电感的作用是什么？

答：抑制共模干扰。常用于电脑的开关电源中过滤共模的电磁干扰信号。同时也要抑制自身不发出干扰信号。

（科普中国：共模电感的作用）

9. 绿色发光二极管的导通压降大概是多少伏？

答： 2V左右

10. 元器件：请问LED白光、红光、黄光工作电压压降是多少？

二极管的管压降就其本质而言还是一个电阻。

只是导通的时候电阻很小；
不导通的时候接近无穷大；
而导通时候的电阻会分担一定的电压,所以叫管压降。

答：

• 直插 LED 压降
  红：2.0-2.2V
  黄：1.8-2.0V
  绿：3.0-3.2V
  额定电流约20mA。

• 贴片 LED 压降
  红:1.82-1.88V，电流5-8mA
  绿:1.75-1.82V，3-5mA
  橙:1.7-1.8V， 3-5mA
  蓝:3.1-3.3V， 8-10mA
  白:3-3.2V， 10-15mA

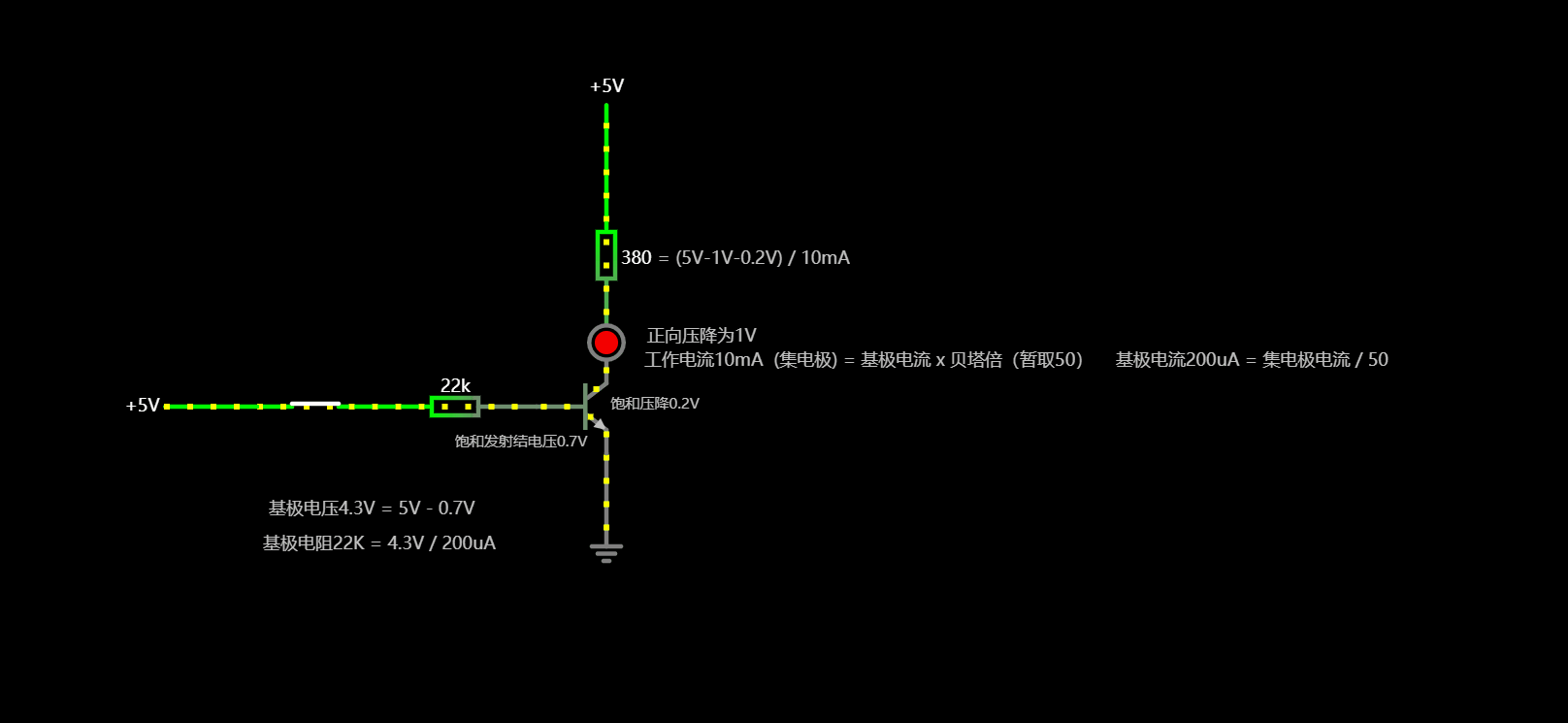

10.1 LED限流电阻计算公式

• 1、 LED灯珠限流电阻公式：
  LED灯的限流电阻=（电源电压- LED灯电压） / LED灯的电流

• 2、LED在正向电压下，电子从电源获得能量，在电场的驱动下，克服PN结的电场，由N区跃迁到P区，这些电子与P区的空穴发生复合。由于漂移到P区的自由电子具有高于P区价电子的能量，复合时电子回到低能量态，多余的能量以光子的形式放出。

(转自 @术之多：各颜色/封装 LED 的压降)

11. 元器件：请简述 TVS 瞬态电压抑制二极管的工作原理。

答：当TVS上的电压超过一定幅度时，器件迅速导通，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。

12. 请列举你知道的二极管类型、型号及贴片丝印。

类型	型号	贴片丝印
开关二极管	1N4148/BAV70	T4/A4
整流(通用)二极管	1N4001/1N4007	A1(M1)/A7(M7)
稳压二极管	BZX84C18 / BZX84C5V1	Y6/Z2
肖特基二极管	1N5817/1N5819/1N5820/1N5822 和 SR160/SR360 还有 SS34/SS210	1N5817(SJ)/1N5819(SL或SR) 和 SS34/SS210/SS520 和 BAT46WH
瞬态电压抑制二极管	-	-
变容二极管	-	-
发光二极管	-	-

类型：

• 开关二极管（或小信号二极管）
• 整流二极管
• 稳压二极管（或齐纳二极管）
• 肖特基二极管(SS34)
• 瞬态电压抑制二极管（TVS）
• 变容二极管
• _{发光二极管（LED）}。

型号：

1N4148（开关二极管）、1N5817/1N5819/1N5820/1N5822（肖特基二极管）、1N4001（整流(通用)二极管M1）、1N4007（整流二极管A7/M7）、SR160/SR360(肖特基二极管)、BAT54A（肖特基二极管KL2）、BAT54C(肖特基二极管KL3）、BAT54S(肖特基二极管KL4）。

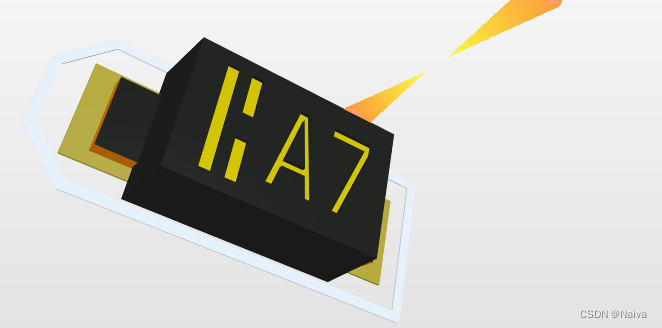

12.1 整流二极管1N4007 A7

整流二极管一般正向电流比较大，1A以上。一般为平面型硅二极管，用于各种电源整流电路中。在一些高压电流比较大的输入电源，如果需要防反二极管，也是用整流二极管。

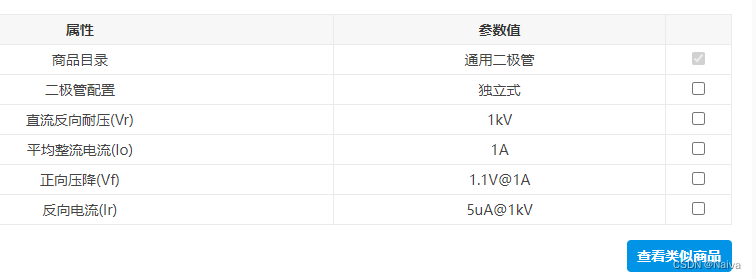

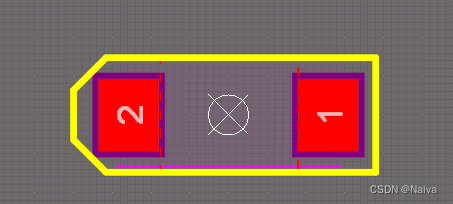

例如：1N4007 A7 1kV 1A 1.1V@1A 封装SOD-123

https://item.szlcsc.com/3117255.html

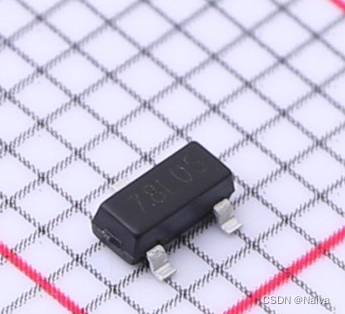

12.2 稳压二极管

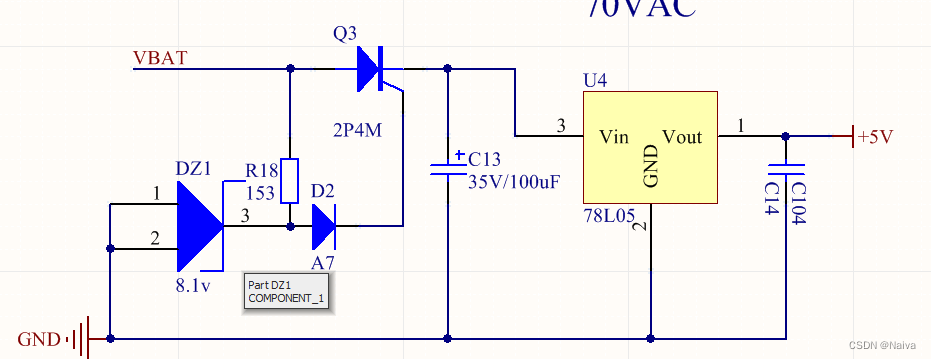

稳压二极管DZ稳压值8.1v SOT-23

当施加在这个稳压管上的 反向电压 超过 8.1V 时稳压管就会击穿导通，将电压钳位在这个数值上。

12.2 肖特基二极管

• 【知乎】春眠不觉晓，二极管种类知多少？
• 【电子发烧友】开关二极管、整流二极管与稳压二极管对比

13. 请列举你知道的 NPN 三极管型号。

答：2N2222、2N3904、2N5550、2N5551、M8050、S9013、S9014、S9018

三极管是电流控制型的器件，通过基极电流去 控制集电极电流，实现电流、电压信号放大或者驱动负载工作。

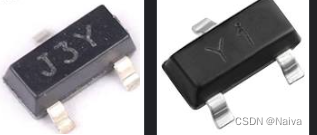

13.1 三极管料盘上“SS8050 Y1 、S8050 J3Y”表示什么意思？？？

• SS8050 是 大电流的8050，最大电流 1.5A。Y1是这个产品管体上打的丝印，代表这个型号，可以在三极管的管体上看到。

• S8050 是 小电流的8050，最大电流800mA。J3Y也是管体丝印，代表该类型型号。

13.1.1 蜂鸣器驱动电路

S8050 NPN型 三极管，其中单片机G27引脚输出 3.3V，GND为0V，所以 Uc > Ub > Ue 三极管工作在饱和导通区，蜂鸣器工作。

14. 请列举你知道的 PNP 三极管型号。

答：2N3906、M8550、S9012、2SB1005、2SB1184、2SB1386、2SB1412、2N4403、2N4030

15. 列举你知道的 P-MOs管型号。

答：AO3415、Si2301DS、Si2305DS、AP4435M、AP9435M

16. 列举你知道的 N-MOs管型号。

答：IRF7809A、Si2302DS、BSS138

场效应管是电压控制器件，需要通过栅极（G）电压来控制场效应的导通，实现场效应的导通和关断
它也有三个引脚，分别是栅极（G）、漏极（D）、源极（S）。

场效应管导通后内阻很小，一般只有几毫欧到几十毫欧，可以用于驱动功率较大的直流负载。三极管无法驱动的直流负载，可以用场效应管来驱动。

• 【B站】郭天祥-MOS管\场效应管典型应用电路

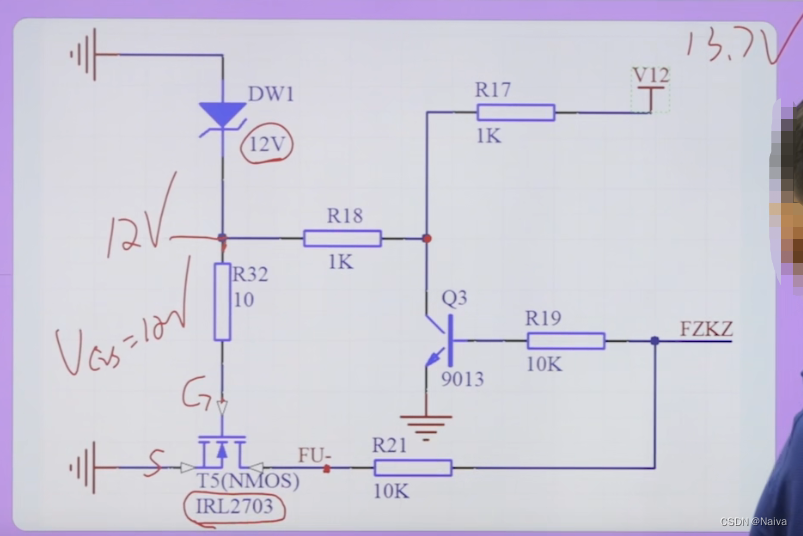

FZKZ 是单片机引脚输出高/低电平控制 NPN 三极管 9013导通或截止，且高电平导通。三极管 导通时，NMOS 场效应管Vgs 为0V，场效应管截止断开，FU负载不工作。反之，负载工作。

17. 名词解释：耦合、去耦、旁路、滤波。

答：

耦合：两个本来分开的电路之间或者一个电路的两个本来相互分开的部分之间的交链。可使能量从一个电路传送到另一个电路，或由电路的一个部分传送到另一部分。

去耦：阻止从一电路或反馈能量到另一电路，防止发生不可预测的反馈，影响下一级放大器或其他电路正常工作。

旁路：将混有高频信号和低频信号中的高频成分通过电子元器件（通常是电容）过滤掉，只允许低频信号输入到下一级，而不需要高频喜好进入。

滤波：滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。

18. 无源滤波器和有源滤波器有什么区别？

参考答案：
无源滤波器由无源器件R、L、C组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道。无源滤波器可分为两大类：调谐滤波器和高通滤波器。无源滤波器结构简单、成本低廉、运行可靠性高，是应用广泛的被动式谐波治理方案。

有源滤波器由有源器件（如集成运放）和R、C组成，不用电感L、体积小、重量轻。有源滤波器实际上是一种具有特定频率响应的放大器。集成运放的开环电压增益和输入阻抗很高，输出电阻很小，构成有源滤波电路后有一定的电压放大和缓冲作用。集成运放带宽有限，所以有源滤波器的工作频率做不高。

(电子发烧友：有源滤波器和无源滤波器的区别)

19. 请问锁相环由那几个部分组成？

参考答案：由鉴相器、环路滤波器和压控振荡器三部分组成。

（电子发烧友：锁相环有哪几部分组成_各部分作用是什么）

20. 请问 RS-232C标准的逻辑 0 和逻辑 1 电压范围是多少？

答：RS-232C电气标准是负逻辑,逻辑0的电压范围是 + 5V ~ +15V ,逻辑1的电压范围是-5V ~ -15V。

21. 名词解释： UART / USRT/ USART 。

答：

UART：UniversalAsychronousReceiver/Transmitter，通用异步接收器/发送器，能够完成异步通信。

USRT：UniversalSychronousReceiver/Transmitter，通用同步接收器/发送器，能够完成同步通信。

USART：UniversalSychronousAsychronousReceiver/Transmitter，通用同步异步接收器/发送器，能完成异步和同步通信。

22. 请问窗口异步通信的字符帧格式由那几部分组成？

答：由起始位、数据位、奇偶校验位和停止位四部分组成。

23. 请列举你知道的差分平衡电平接口。

答：RS422、RS485、RJ45、CAN、USB、LVDS。

24. 电磁干扰的三要素是什么？

答：电磁干扰源、干扰传播路径和干扰敏感设备。

25. 你知道的画 PCB 原理图的软件有哪些？

PCB软件：Protel、Allegro、PADSLayout、MentorExpedition

26. 阻抗匹配：嘉立创阻抗计算神器(新)

PCB 阻抗计算软件 ：TXLine、PolarSi6000、PolarSi8000、PolarSi9000、嘉立创阻抗计算神器(新)

26.1. 阻抗匹配

什么是阻抗？

【参考资料1】什么是阻抗匹配?为什么要进行阻抗匹配?

在电学中，常把对电路中电流所起的阻碍作用叫做阻抗。

阻抗单位为欧姆，常用Z表示，是一个复数 Z= R+i（ ωL–1/（ωC））
具体说来阻抗可分为两个部分，电阻（实部）和电抗（虚部）

其中电抗又包括容抗和感抗。
由 电容 引起的 电流阻碍 称为 容抗；
由 电感 引起的 电流阻碍 称为 感抗。

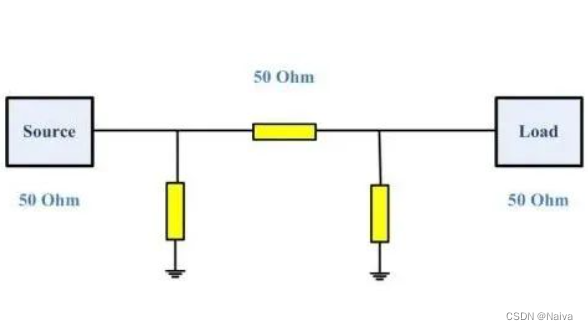

阻抗匹配的理想模型

射频工程师大都遇到过匹配阻抗的问题，通俗的讲，阻抗匹配的目的是确保能实现信号或能量从“信号源”到“负载”的有效传送。

其最最理想模型当然是希望 Source端 的输出阻抗为50欧姆，传输线的阻抗为50欧姆，Load端 的输入阻抗也是50欧姆，一路50欧姆下去，这是最理想的。

然而实际情况是：源端阻抗不会是50ohm，负载端阻抗也不会是50ohm，这个时候就需要若干个阻抗匹配电路

而匹配电路就是由电感和电容所构成，这个时候我们就需要使用电容和电感来进行阻抗匹配电路调试，以达到RF性能最优。

阻抗匹配的方法:

阻抗匹配的方法主要有两个，一是改变阻抗力，二是调整传输线。

【参考资料2】为什么要阻抗匹配？怎么进行阻抗匹配？

26.2 什么是TDR? TDR测试原理分析

“TDR是英文 Time Domain Reflectometry 的缩写,中文名叫时域反射计,是测量传输线特性阻抗的主要工具。”

27. 请列举你知道的 PCB 厂家。

深圳：牧泰莱、裕维、五洲、信思、捷飞高、至卓飞高、金百泽、捷达、凯卓、深南、勤基、威斯科、龙江实业
惠州：金峰、华锋、华通
广州：兴森快捷
东莞：生益、贸泰、雅新
珠海：多层、超毅、德丽
汕头：超声
清远：欣强
上海：美维
昆山：沪士
天津：普林

28. 请列举你知道的覆铜板厂家。

答：生益、建滔

29. 示波器铭牌一般都会标识两个参数，比如泰克TDS1002B 示波器标识的60MHz 和 1GS/s，请解释这两个参数的含义。

答： 60MHz是指示波器的带宽，即正常可以测量60MHz频率以下的信号。1GS/s是指示波器的采样速率，每秒最多采样1G个点。

30. 当采样信号的频率低于被采样信号的最高频率时，采样所得的信号混入了虚假的低频分量，这种现象叫做什么？

答：这种现象叫做频率混叠。

31. 如果一个门电路，输入高电平阈值为5W ，请计算出负载两端的电压是多少，负载在电阻值是多少？

答：状态不确定。

32. 已知通过某负载电流是1A, 负载公路为5W, 请计算出负载两端的电压是多少？负载在电路阻值是多少？

33. 差分线走线有两个原则：等长和等距。但在实际布线中可能无法两者都完全满足，请问等长优先还是等距优先？

答：应该等长优先，差分信号是以信号的上升沿和下降沿的交点作为信号变化点的，走线不等长的话会使这个交点偏移，对信号的时序影响较大，另外还给差分信号中引入了共模的成分，降低信号的质量，增加了EMI (电磁干扰)。小范围的不等距对差分信号影响并不是很大，间距不一致虽然会导致差分阻抗发生变化，但因为差分对之间的耦合本身就不显著，所以阻抗变化范围也是很小的，通常在10%以内，只相当于一个过孔造成的反射，这对信号传输不会造成明显的影响。

34. 为什么高频信号线参考地面要连续（即高频信号不能跨岛）？

答：参考地平面给高频信号线提供信号返回路径，返回路劲最好紧贴信号线，最小化电流环路的面积，这样有利于降低辐射、提高信号完整性。如果参考地平面不连续，则信号会自己寻找最小路径，这个返回路径可能和其他信号回路叠加，导致互相干扰。而且高频信号跨岛会使信号的特征阻抗产生特变，导致信号的反射和叠加产生振铃现象。

35. 请问什么是半固化片？

答：半固化片是PCB中的介质材料和粘合材料，由玻璃纤维和环氧树脂组成，介电常数大概是4.0~4.5。在常温下半固化片是固态，高温加热时半固化片胶状化将上下两侧铜箔粘合起来，半固化片成为中间的介质。

36. 请问什么是通孔、盲孔和埋孔？ 孔径多大可以做机械孔？？孔径多小必须做激光孔？请问激光微型孔可以直接打在元件焊盘上吗，为什么？

答：
通孔 是贯穿整个PCB的过孔；
盲孔 是从PCB表层连接到内层的过孔；
埋孔 是埋在PCB内层的过孔。

大多数PCB厂家的加工能力是这样的：

大于等于8mil的过孔可以做机械孔，小于等于6mil的过孔需要做激光孔。对小于等于6mil的微型孔，在钻孔空间不够时，允许一部分过孔打在PCB焊盘上。

37. 请问过孔有哪两个 寄生参数？这两个寄生参数对电路有什么影响？

【21i电子技术论坛】PCB的过孔是否一定要多？

答： 过孔有两寄生参数：寄生电容和寄生电感。
寄生电容会延长信号的上升时间，降低电路的速度。
寄生电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效果。

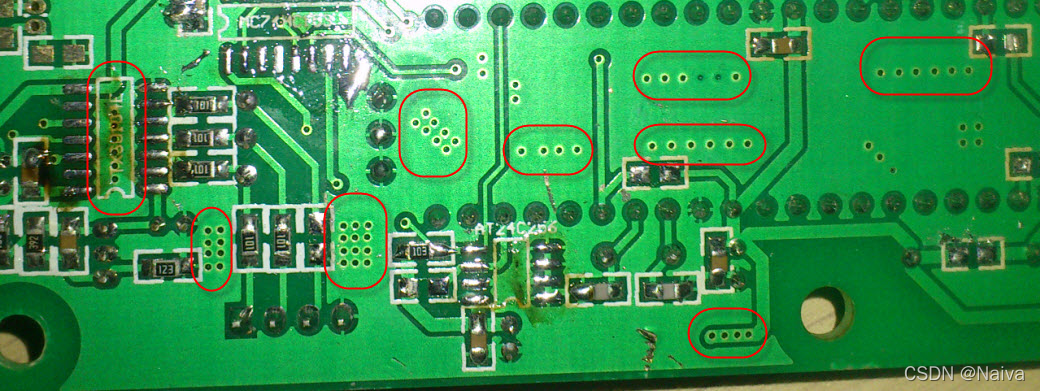

过孔有如下几个作用：

• 1、在铜皮较细处增加通流量；
• 2、在大面积处是为了地平面更稳定如果那些过孔不打的话，TOP层的电流要流向BOTTOM就要走较远的过孔；
• 3、均匀散热，有些过孔不打的话，TOP层或BOTTM层就会是死铜，可能会被告自动删除。

38.请列举一下 上拉电阻 的作用。

1）上电复位时，端口电平配置。
2）OC和OD门上拉确定高电平。
3）提高输出端口的高电平。
4）加大输出引脚的驱动能力。
5）降低输入阻抗，防止静电损伤。
6）提高总线的抗电磁干扰能力。
7）匹配电阻，抑制反射波干扰。

39.请列举一下零电阻的作用。

1）线路上的跨接跳线；
2）可选的配置电路；
3）调试预留位置；
4）保险丝；
5）不同地的单点连接。

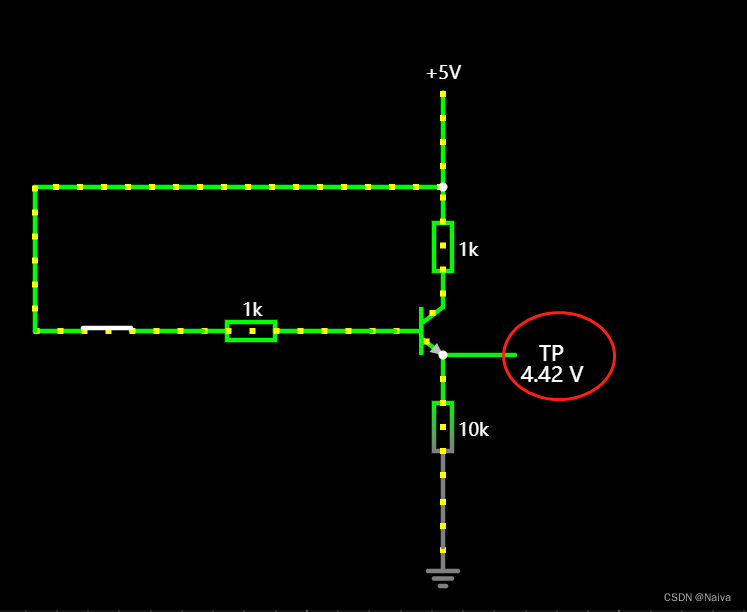

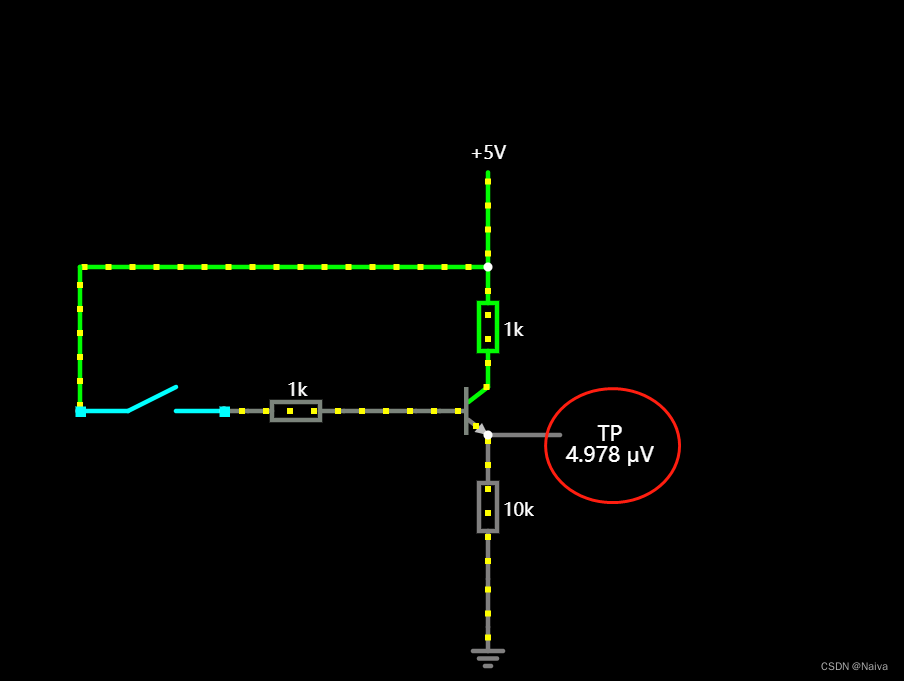

40. 使用若干电阻、一个三极管、一个5V电源、一个开关，设计一个简单电路实现如下功能：

• 开关闭合，输出高电平；
• 开关断开，输出低电平。

（参考资料：教你设计简单的三极管开关电路）

可以按照如下电路图设计电路，其中R1、R2、R3分别为电阻，SW1为开关，Q1为三极管，VCC为5V电源。

具体实现方式如下：

1.将R1接到+5V电源，R3接地。
2.将R2接到Q1的基极，Q1的发射极接地，Q1的(集电极/发射集)接到输出端OUT。
3.将开关SW1一端接到+5V电源，另一端接到Q1的基极。
4.当开关SW1闭合时，Q1的基极接收到电压，三极管导通，输出端OUT接到+5V电源，输出高电平。
5.当开关SW1断开时，Q1的基极没有电压，三极管截止，输出端OUT接地，输出低电平。

41. 针对EMC的改善方法有哪些？

(参考资料：终于有人把EMC基础知识总结如此清晰)
(参考资料：微信读书|《EMC 设计分析方法与风险评估技术》—郑军奇 zhengjunqi.2006＠163.com)

EMC （电磁兼容性）主要是通过测试产品在电磁方面的干扰大小 和 抗干扰能力 的综合评定，是产品在质量安全认证重要的指标之一。主要包括三个方面的含义：

• 1.电磁干扰(EMI)：是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值。

• 2.电磁抗扰度(EMS)：是指器件对所在环境中存在的电磁干扰具有一定程度的抗扰度。

• 3.电磁环境：即系统或设备的工作环境。

很多产品在做产品安全认证时都会遇到产品测试不合格的情况，尤其是在 电磁兼容测试 (即EMC测试) 出错频率更是普遍。当产品一旦测试不合格，那么随之而来的肯定是EMC整改通知书。那么如何进行EMC整改呢?

EMC的三要素是：电磁干扰源、耦合途径、敏感设备。

EMC的解决办法：接地、滤波、屏蔽隔离。对于波形信号沿的考虑上，EMC设计希望减缓信号的上升边沿和下降边沿，即信号边沿越缓，辐射越小。

• 1.地线设计：保持参考地平面的连续非常重要，并尽可能减少地线的阻抗，避免出现公共地线阻抗等。

• 2.滤波设计：滤波的目的就是消除导线上的干扰信号，防止电路中的干扰信号传导到导线上，同时也防止导线接收到的干扰信号传入电路中。例如共模电感就是一种用于滤除共模干扰信号的EMC滤波设计方法之一。

• 3.屏蔽隔离设计：屏蔽主要用于切断辐射干扰；隔离主要用于切断传导干扰。

---

以下是EMC PCB 设计详细介绍：

1、PCB设计

• a、布局：同类电路布在一块、控制最小路径原则、高速电路间不要靠近小面板、电源模块靠近进单盘的位置

• b、分层：高速布线层必须靠近一层地、电源与地相邻、元件面下布一层地、近可能将两个表层布地层、内层比表层缩进20H

• c、布线：3W原则、差分对线等长，靠近走、高速或敏感线不能 跨分割区

• d、接地：同类电路单独分布地，在单板上单点相连

• e、滤波：电源模块、功能电路设计板级虑波电路

• f、接口电路设计：接口电路设计滤波电路、实现内外有效隔离

2、布局的基本原则

• a、参照原理功能框图，基于信号流向，按照功能模块划分

• b、数字电路与模拟电路、高速电路与低速电路、干扰源与敏感电路分开布局

• c、单板焊接面避免放置敏感器件或强辐射器件

• d、敏感信号、强辐射信号回路面积最小

• e、晶体、晶振、继电器、开关电源等强辐射器件或敏感器件远离单板拉手条、对外接口连接器、敏感器件放置，推荐距离≥1000mil

• f、敏感器件：远离强辐射器件，推荐距离≥1000mil

• g、隔离器件、A/D器件：输入、输出互相分开，无耦合通路（如相邻的参考平面），最好跨接于对应的分割区

3、特殊器件布局

• a、电源部分（置于电源入口处）

• b、时钟部分（远离开口，靠近负载，布线内层）

• c、电感线圈（远离EMI源）

• d、总线驱动部分（布线内层，远离开口，靠近宿）

• e、滤波器件（输入、输出分开，靠近源，引线短）

4、滤波电容的布局：BULK电容：

• a、所有分支电源接口电路

• b、功耗大的元器件附近

• c、存在较大电流变化的区域，如电源模块的输入和输出端、风 扇、继电器等

• d、PCB电源接口电路

5、去藕电容的布局：

• a、靠近电源管脚

• b、位置、数量适当

6、接口电路的布局的基本原则：

• 接口信号的滤波、防护和隔离等器件靠近接口连接器放置，先防护，后滤波；

• 接口变压器、光耦等隔离器件做到初次级完全隔离；

• 变压器与连接器之间的信号网络无交叉；

• 变压器对应的BOTTOM层区域尽可能没有其它器件放置；

• 接口芯片（网口、E1/T1口、串口等）尽量靠近变压器或连接器放置。

7、布线

• 走线短，不同类走线间距宽（信号及其回流线、差分线、屏蔽地线除外），过孔少，无环路，回路面积小，无线头；

• 有延时要求的走线，其长度符合要求；

• 无直角，对关键信号线优先采用圆弧倒角；

• 相邻层信号走线互相垂直或相邻层的关键信号平行布线≤1000MIL；

• 走线线宽无跳变或满足阻抗一致。

各国产品安全和EMC认证组织：

• 欧美：CE

• 美国：FCC&UL，NEBS

• 日本：VCCI

• 澳大利亚：CE

• 中国：CCC

• 台湾：CE

认证申请：

• 提交认证材料（认证标准、产品使用手册等）

• 产品测试

• 完成测试报告

• 颁发认证证书

• 产品发布

EMC工程师八个技能

1、EMC的基本测试项目以及测试过程掌握；

2、产品对应EMC的标准掌握；

3、产品的EMC整改定位思路掌握；

4、产品的各种认证流程掌握；

5、产品的硬件硬件知识，对电路（主控、接口）了解；

6、EMC设计整改元器件（电容、磁珠、滤波器、电感、瞬态抑制器件等）使用掌握；

7、产品结构屏蔽设计技能掌握；

8、对EMC设计如何介入产品各个研发阶段流程掌握。

42. 元器件：单向可控硅

《元器件》基础知识:单向可控硅

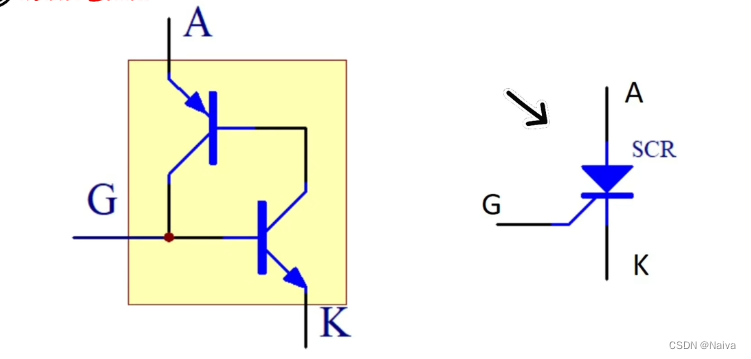

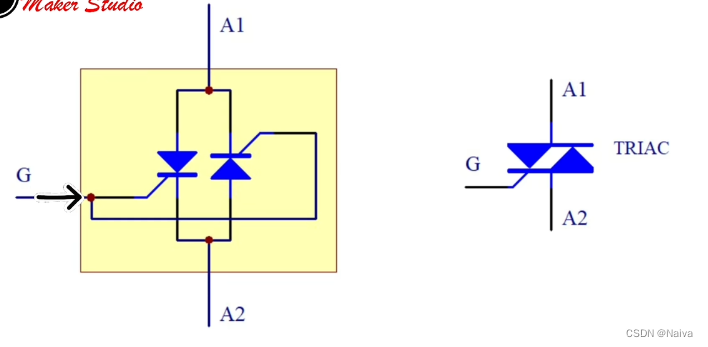

可控硅(SCR是可控硅整流器的简称。可控硅有单向、双向、可关断和光控几种类型。

A – 阳极
K – 阴极
G – 控制极

可控硅导通条件：

• 一是可控硅 阳极 与 阴极 间必须加 正向电压；
• 二是 控制极 也要加 正向电压。

以上两个条件必须同时具备，可控硅才会处于导通状态。

用于可控 整流、调压、逆变 以及 无触点开关 等各种自动控制和大功率的电能转换的场合。

单向可控硅: 2P4M

单向微触发可控硅
通态平均 电流 IT(AV)：2A
断态重复峰值 电压 VDRM/VRRM：600V
门极触发 电流 Igt:10~200uA

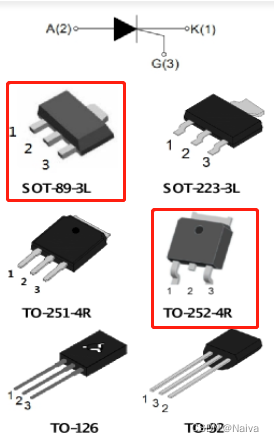

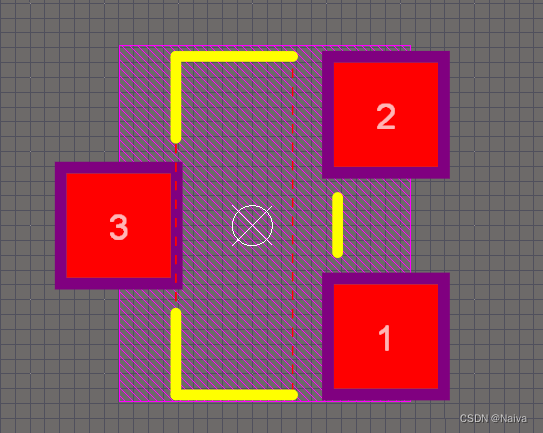

单向可控硅 TO252

TO-252

---

43. 元器件: 光电耦合器

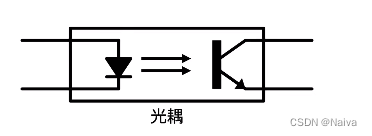

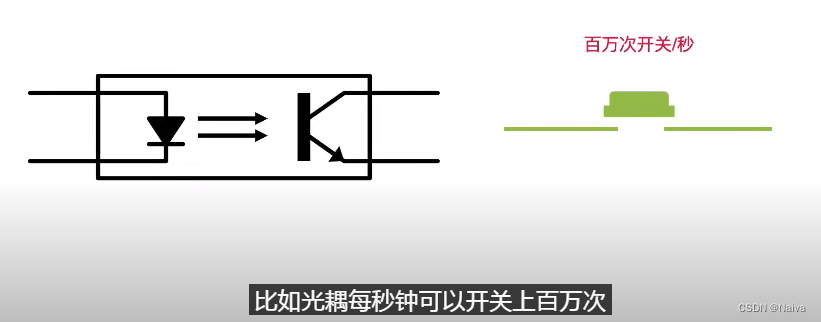

光耦的原理

光耦合器是一种以 光 为媒介传输电信号的设备，通常，发光器件(红外发光二极管LED) 和 受光器(光敏半导体管，光敏电阻)被封装在同一壳体中。

当在输入端施加电信号时，发光器发出光线，并且受光器在接收到从输出端流出的光之后产生光电流，从而实现“ 电-光-电 ”控制。

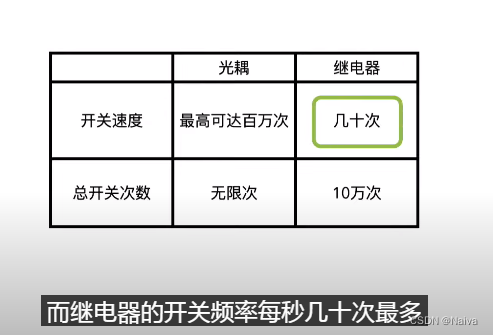

光耦的作用

• 1.光耦的作用是有效 隔离 电气上的输入和输出电路；信号可以以光的形式传输；具有良好的 抗干扰 效果。
  2.除考虑人体接触外，还应考虑电路器件的安全性。当光耦合器的输入侧受到强电压冲击而损坏时，由于光耦合器的隔离作用(电气隔离)，不会损坏输出侧电路。
  3.光耦合器通过 光传输电信号 。它对输入和输出电信号具有良好的隔离效果，因此可以广泛用于各种电路中。

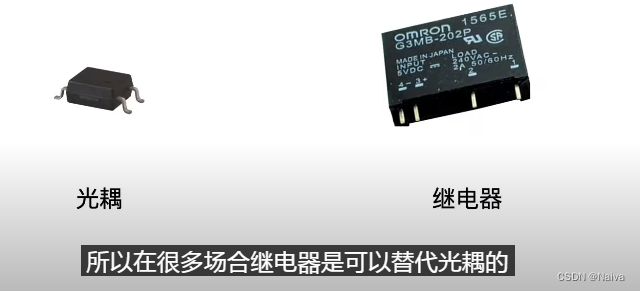

光耦又称为固态继电器。

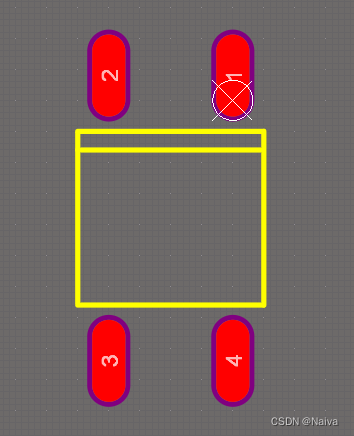

光耦:356T技术参数

光耦LTV-356T 数据手册

了解光耦的必经之路，带你看光耦的技术参数

输入特性

光耦合器的输入特性实际也就是其 内部发光二极管 的特性。常见的参数有：

1. 正向工作电压 Vf (Forward Voltage) 是指在给定的工作电流下，LED本身的压降。常见的小功率LED通常以 If = 20mA 来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。

2. 反向电压 Vr (Reverse Voltage ) 是指LED所能承受的最大反向电压，超过此反向电压，可能会损坏LED。在使用交流脉冲驱动LED时，要特别注意不要超过反向电压。

3. 反向电流 Ir (Reverse Current) 通常指在最大反向电压情况下，流过LED的反向电流。

4. 允许功耗 Pd (Maximum Power Dissipation) LED所能承受的最大功耗值。超过此功耗，可能会损坏LED。

5. 中心波长 λp (Peak Wave Length) 是指LED所发出光的中心波长值。波长直接决定光的颜色，对于双色或多色LED，会有几个不同的中心波长值。

6. 正向工作电流 If (Forward Current) 是指LED正常发光时所流过的正向电流值。不同的LED，其允许流过的最大电流也会不一样。

7. 正向脉冲工作电流 Ifp (Peak Forward Current) 是指流过LED的正向脉冲电流值。为保证寿命，通常会采用脉冲形式来驱动LED，通常LED规格书中给中的Ifp是以0.1ms脉冲宽度，占空比为1/10的脉冲电流来计算的。

输出特性

光耦合器的输出特性实际也就是其内部 光敏三极管 的特性，与普通的三极管类似。常见的参数有：

1. 集电极电流Ic(Collector Current)

光敏三极管集电极所流过的电流，通常表示其最大值

2. 集电极-发射极电压Vceo(C-E Voltage)

集电极-发射极所能承受的电压。

3. 发射极-集电极电压Veco(E-C Voltage)

发射极-集电极所能承受的电压

4. 反向截止电流Iceo

5. C-E饱和电压Vce(sat)(C-E SaturaTIon Voltage)

传输特性

1.电流传输比CTR(Current Transfer Radio)

2.上升时间Tr (Rise TIme)& 下降时间Tf(Fall TIme)

其它参数诸如工作温度、耗散功率等不再一一敷述。

隔离特性

1.入出间隔离电压 Vio (IsolaTIon Voltage) 光耦合器输入端和输出端之间绝缘耐压值。

2.入出间隔离电容 Cio (Isolation Capacitance) 光耦合器件输入端和输出端之间的电容值。

3.入出间隔离电阻 Rio(Isolation Resistance) 半导体光耦合器输入端和输出端之间的绝缘电阻值。

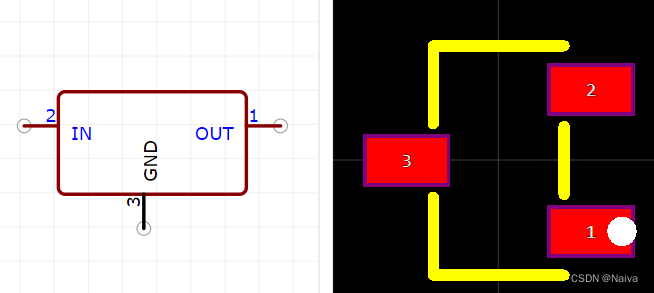

元件符号

元件封装

【光耦原理】 隔离电与光 实现电路保护

44.元器件：78L05

78L05是一种固定电压(5V)三端集成稳压器。

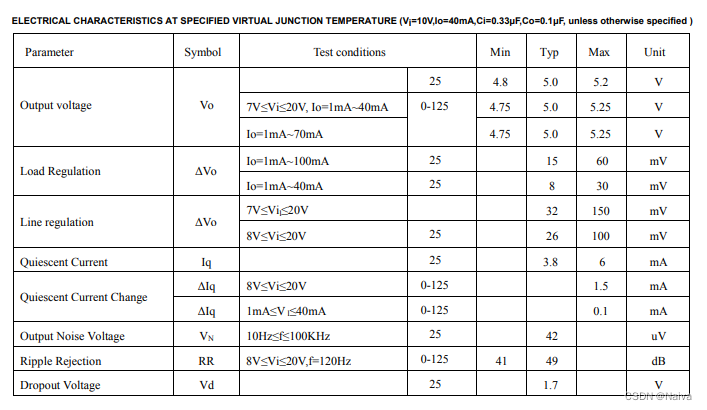

78L05 SOT-23 数据手册

https://atta.szlcsc.com/upload/public/pdf/source/20230221/32E92D932A3F484D48E4526A50F9436D.pdf

---

参考资料

• [1] 2022 电子工程师硬件考试题
• [2] 电阻、电容的品牌大全交流问答 SEE.
• [3] 电子工程师#面试题# 硬件常识300测试题
• [4]【UinIO.com】@Hank PCB 基本布线规范与设计原则：https://uinika.gitee.io/Electronics/PCB/
